Alumark F50 - фасадная система
Alumark F50 — стоечно-ригельная фасадная серия, основное конструктивное решение которой основано на применении одного и того же профиля как для стойки, так и для ригеля. Это позволяет сократить номенклатуру и оптимизировать складской запас. Такое конструктивное исполнение не требует фрезеровки стоечного и ригельного профилей.

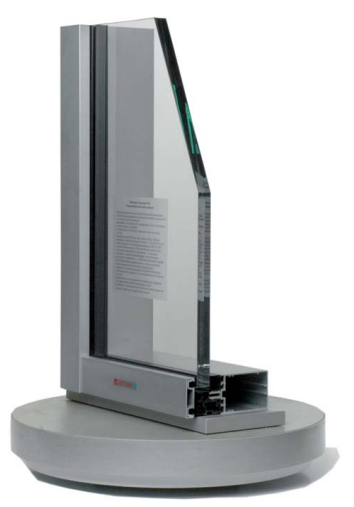

Уникальная для российского рынка система отвода влаги по ригельному термомосту, а также герметизация качественными EPDM-уплотнителями полностью защищают конструкцию от попадания воды внутрь. Удаление влаги из ригеля в стойку обеспечивается через пластиковый термоизолятор ригеля в вертикальный дренажный паз стойки, а оттуда выводится вниз на отлив.
Ограничения
- Минимальная высота стойки — 300мм
- Максимальная высота стойки — 6500мм
- Минимальная ширина ригеля — 140мм
- Максимальная ширина ригеля — 2200мм
- Максимальный вес стеклопакета — 240кг
Если необходимо рассчитать габарит окна/двери на уже установленную стоечно-ригельную систему, то можно воспользоваться этой схемой.
Интеграция дверей и окон в данный фасад из системы ALUMARK S70

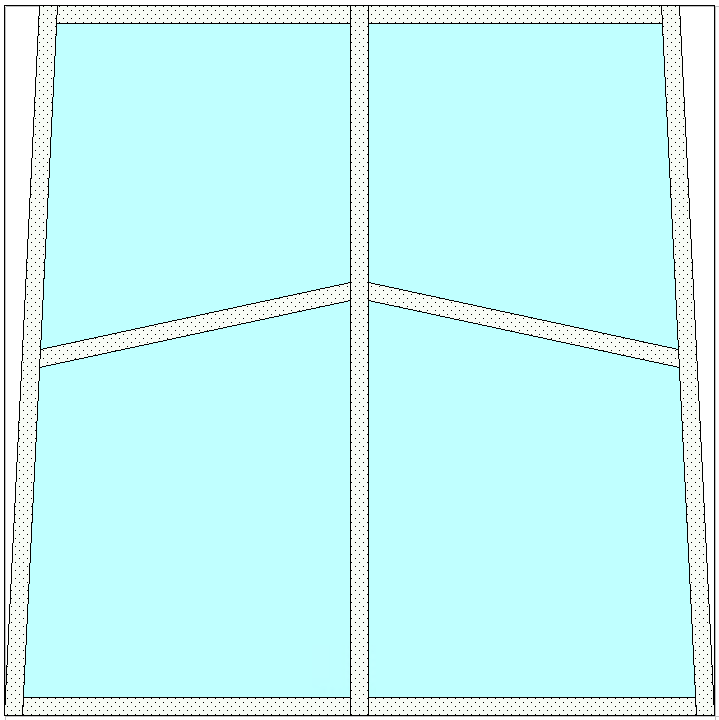

Важная особенность: система строится в одной плоскости, но стойки и ригели могут быть наклонными!
Построение в WinDraw

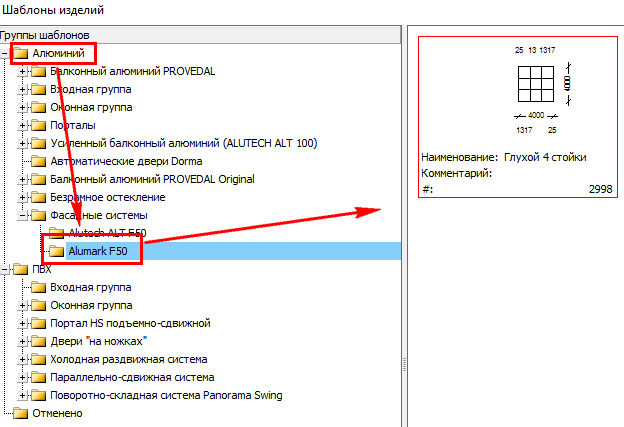

Просим Вас строить фасадные системы только через шаблоны в программе:

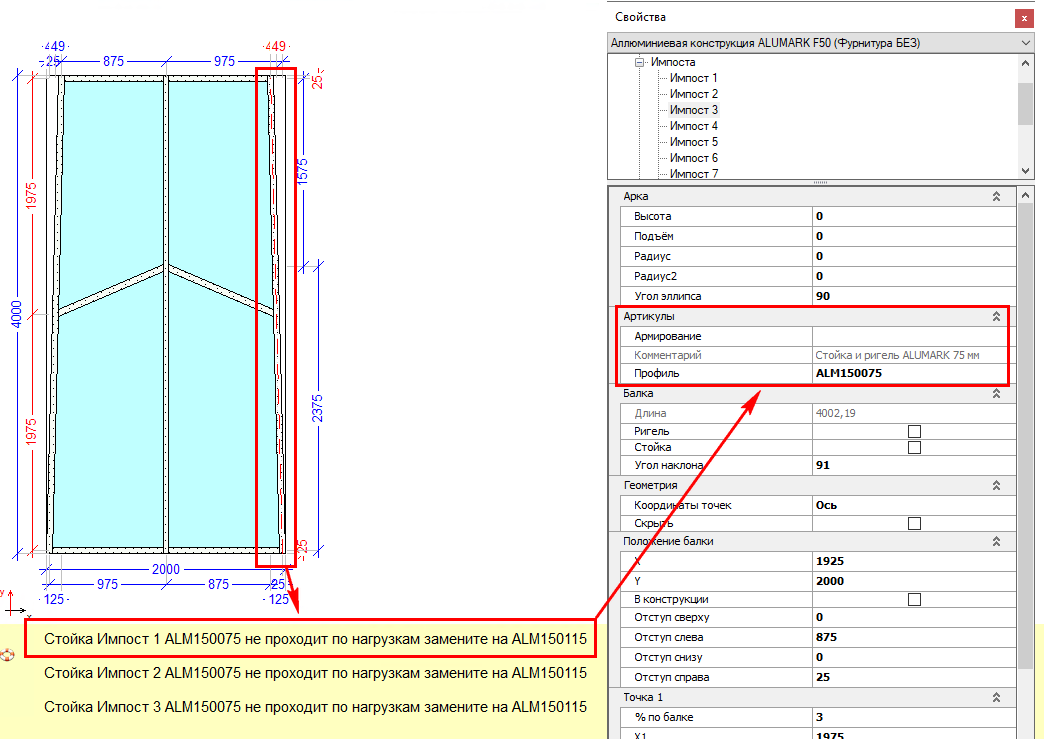

Если Вы при построении будете менять размеры, то скорее всего стойки и ригели нужно будет подбирать под заложенные системодателем ограничения. И Вам придется менять артикулы вручную:
В любом случае после построения подобного шаблонного простого фасада — обратитесь за консультацией к специалистам! Это важно!
