Alumark S50

Алюминиевая система Alumark S50 относится к категории холодных, отлично справляясь с функциями защиты помещения от пыли, порывов холодного ветра, уличных шумов. Долговечные конструкции отличаются высокой устойчивостью к механическим воздействиям, короблению, критической влажности, перепадам температур. Профили монтажной глубиной 50 мм предназначены для интенсивного использования в общественных местах с большой проходимостью, в том числе, в крупных торговых и бизнес-центрах. Недорогой вариант устройства террас и веранд сезонного использования, тамбурных дверей, внутренних окон и объемных интерьерных перегородок.

Особенности системы

  • В данных серии S50 есть возможность изготовления двух видов порогов: обычный и накладной плоский, что позволяет увеличить срок эксплуатации двери при накладном пороге.
  • На выбор предлагаются два типа высококачественных накладных петель: двухсекционные, трёхсекционные.
  • Использование холодного профиля позволяет уменьшить стоимость изделий, для реализации таких конструкций, как витражей, внутренних перегородок, окон и дверей, не требующих теплоизоляции.

Основные характеристики

  • Ширина профиля — 50 мм
  • Покраска в любой цвет RAL
  • Толщина заполнений: 4 мм - 34 мм
  • Толщина стенки профиля 1,8 мм
  • Створки имеют 2 контура уплотнения
  • Тип открывания дверей: вовнутрь, наружу, штульповое
  • Вид открывания оконных конструкций: поворотный/поворотно-откидной/фрамужный
  • Тип дверного замка: одноригельный, многозапорный

Фактически это прямой конкурент более известного продукта от Алютех - С.48, но за более привлекательную цену.

Ограничения

Допустимые габариты оконных створок определяются используемой фурнитурой. Для Алюмарка это - HOPO.

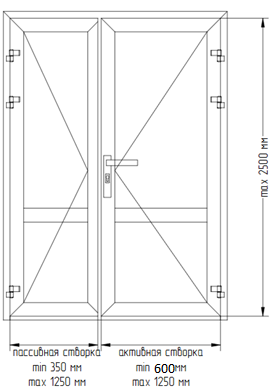

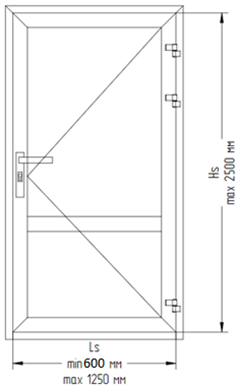

Допустимые габариты дверных створок представлены на схеме:

  • Максимальная высота створки - 2500мм
  • Максимальная ширина створки - 1250мм
  • Минимальная ширина активной створки - 600мм
  • Минимальная ширина штульповой створки - 350мм

Сечения узлов

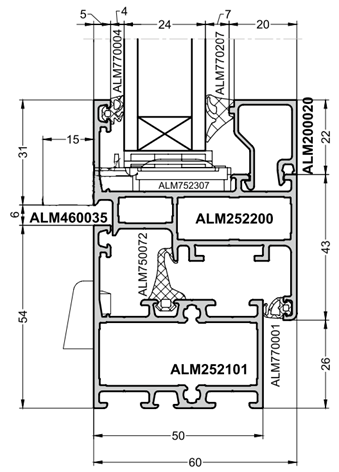

Сечение узла оконной конструкции:

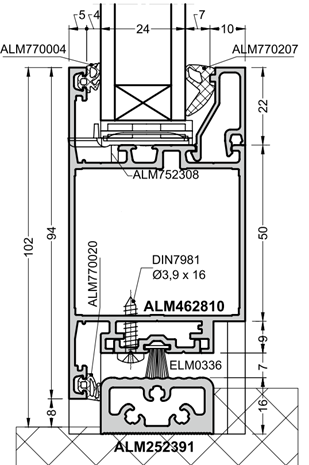

Сечение узла дверной конструкции с порогом 16 мм:

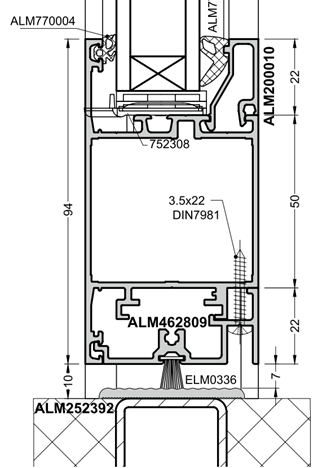

Сечение узла дверной конструкции с порогом 3 мм:

Для построения пользуйтесь шаблонами!
