Alumark S70

Alumark S70

Универсальная система используется для создания объемных оконных и дверных групп, а также массивных витражных конструкций за счет увеличенной монтажной глубины 70 мм. Профиль можно использовать для установки в регионах с неблагоприятными климатическими особенностями, остекляя, в том числе, большие поверхности. Помимо высоких теплосберегающих характеристик, система отличается максимальными звукоизоляционными свойствами и высокой сопротивляемостью механическим воздействиям. Сообразно архитектурному решению фасада, профиль можно окрашивать в любые цвета с одной либо обеих сторон.

Основные характеристики

  • Ширина профиля — 70 мм
  • Толщина заполнений: 10мм-50мм
  • Высококачественные петли
  • Покраска в любой цвет RAL с разных сторон
  • Тип открывания дверных конструкций: вовнутрь, наружу, штульповое
  • Вид открывания оконных конструкций: поворотный/поворотно-откидной/фрамужный/штульповой
  • Тип замка для дверей: одноригельный, многозапорный
  • Есть возможность изготовления косоугольных рам с диапазоном углов 45-135 градусов (если при построении в WinDraw выйдете за эти ограничения — программа предупредит)

Фактически это прямой конкурент более известного продукта от Алютех — W.72, но за более привлекательную цену.

Ограничения

Допустимые габариты оконных створок определяются используемой фурнитурой. Для Алюмарка это — HOPO.

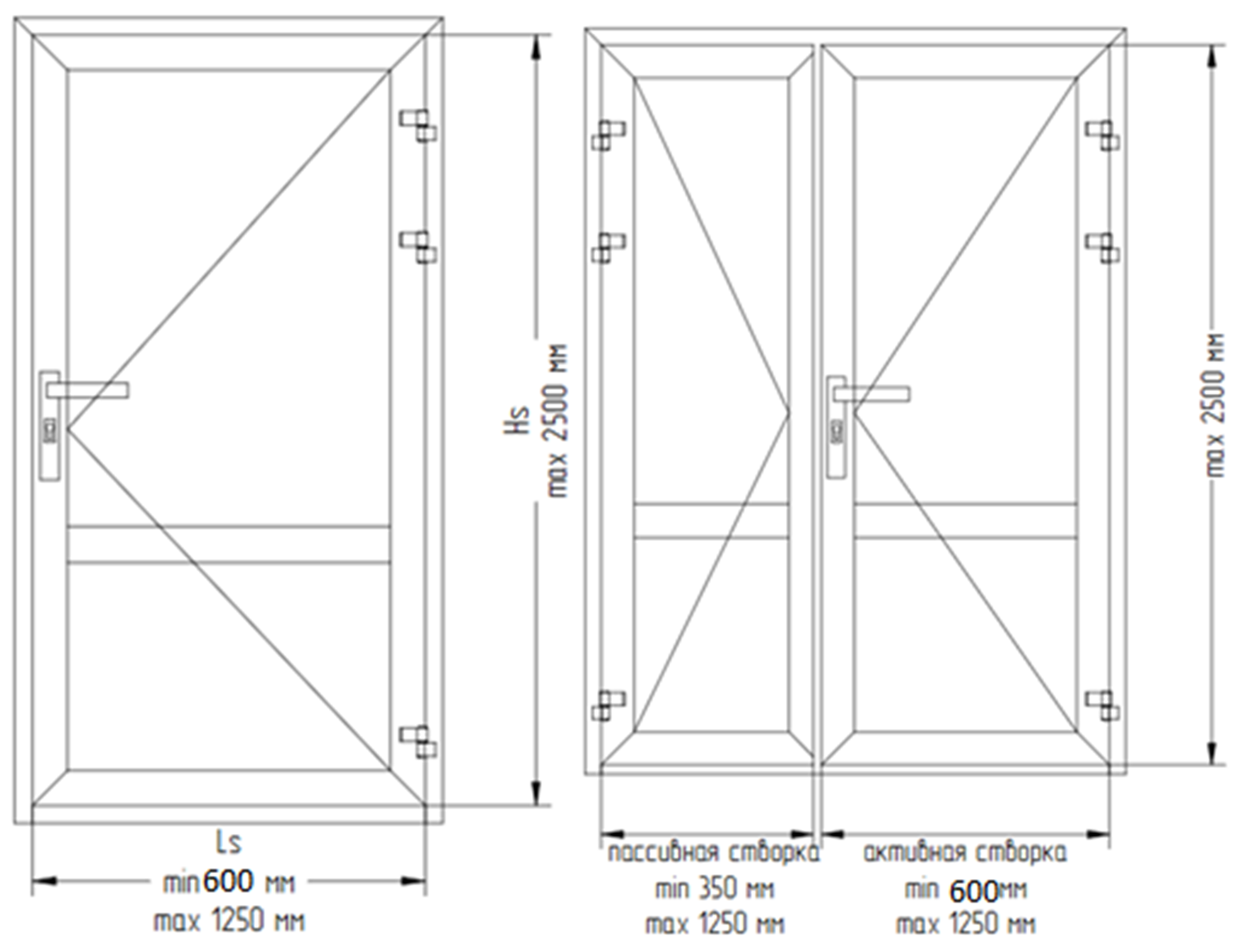

Допустимые габариты дверных створок представлены на схеме:

Допустимые габариты дверных створок|522

  • Максимальная высота створки - 2500мм
  • Максимальная ширина створки - 1250мм
  • Минимальная ширина активной створки - 600мм
  • Минимальная ширина штульповой створки - 350мм

Сечения узлов

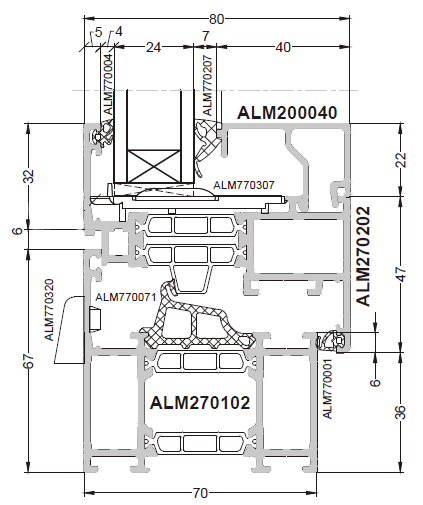

Сечение узла оконной конструкции

Сечение окна S70

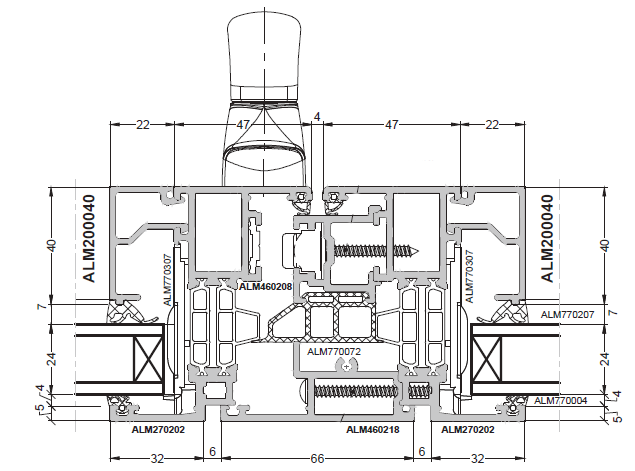

Сечение узла оконной конструкции со штульпом (стык активной и штульповой створок)

Сечение окна со штульпом

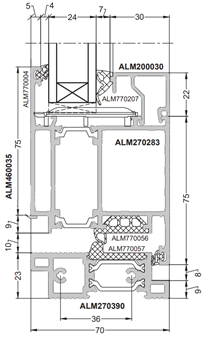

Сечение узла дверной конструкции с порогом 23мм

Сечение двери S70|360

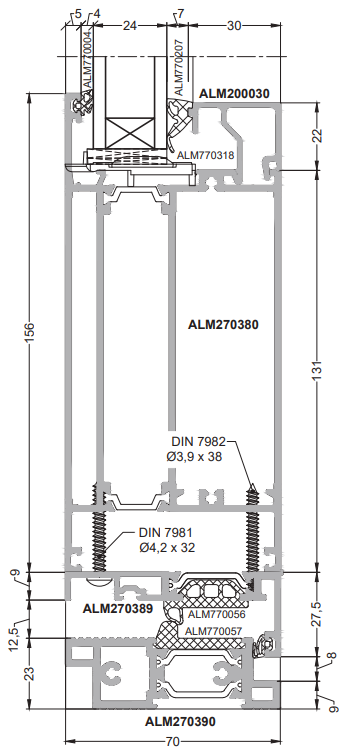

Сечение узла дверной конструкции с цоколем

Сечение двери S70 с цоколем

Построение

Для построения пользуйтесь шаблонами!
