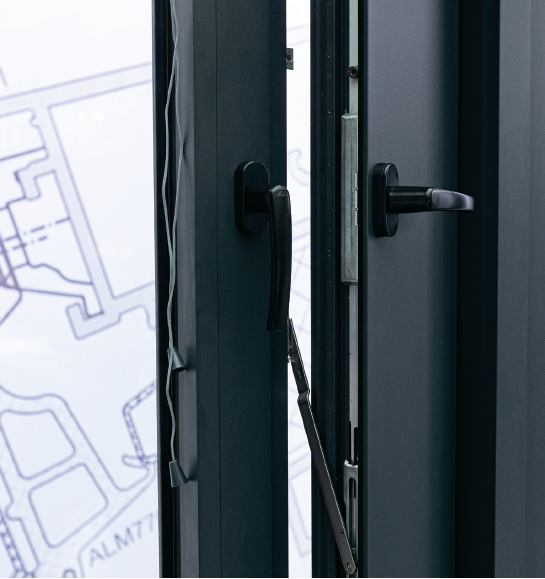

Alumark S70VF - вентиляционная створка

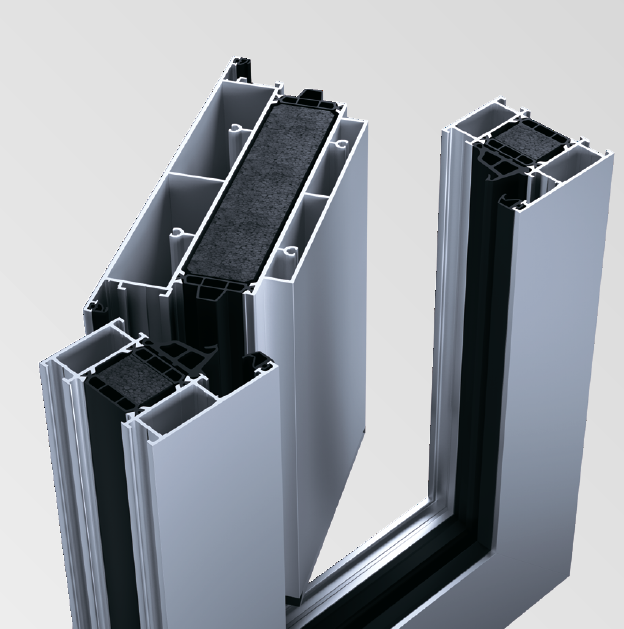

Alumark S70VF — вентиляционная створка, одна из оконных систем, предназначенных для безопасной вентиляции на высоте и эстетического дополнения фасадов. В её конструкции отсутствует светопропускание: створка собирается из профильных элементов, состоящих из двух алюминиевых профилей, соединённых двумя термомостами из стеклонаполненного полиамида.
Основные характеристики
- Ширина профиля 210 мм
- Толщина профиля 70мм
- Толщина стенки профиля 1,8мм
- Вид открывания только ПОВОРОТНЫЙ
- Двусторонняя покраска в любой цвет RAL
- 3 контура уплотнения
- Устанавливается в раму Alumark S70 и интегрируется с фасадной системой Alumark F50
- Ограничитель открывания створки в базе
Фурнитура: HOPO AL — скрытые петли.

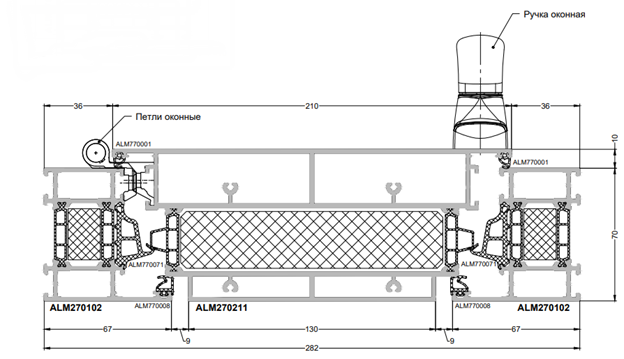

Сечение узла
Ограничения размеров
- Ширина створки ТОЛЬКО 210мм
- Минимальная высота створки — 560мм
- Максимальная высота створки — 3000мм
Построение в программе WinDraw

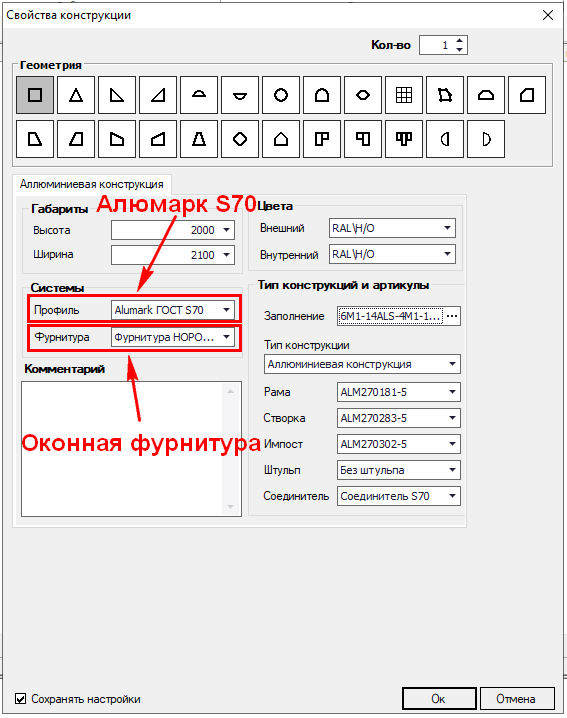

- Выбираем в построителе профиль "Алюмарк S70" и оконную фурнитуру для Алюмарк (сейчас это фурнитура Hopo):

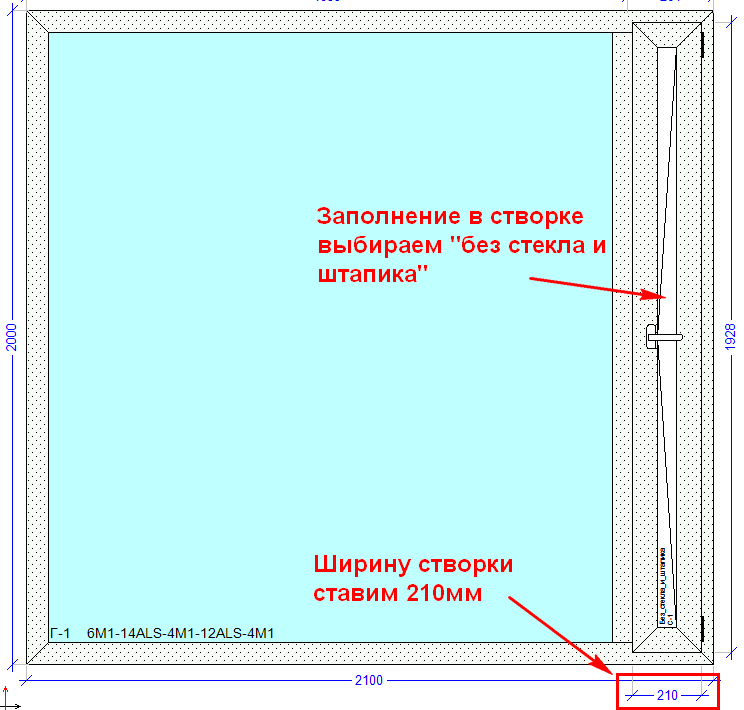

- Добавляем створку, меняем ее ширину на 210мм. Меняем заполнение на "без стекла и штапика":

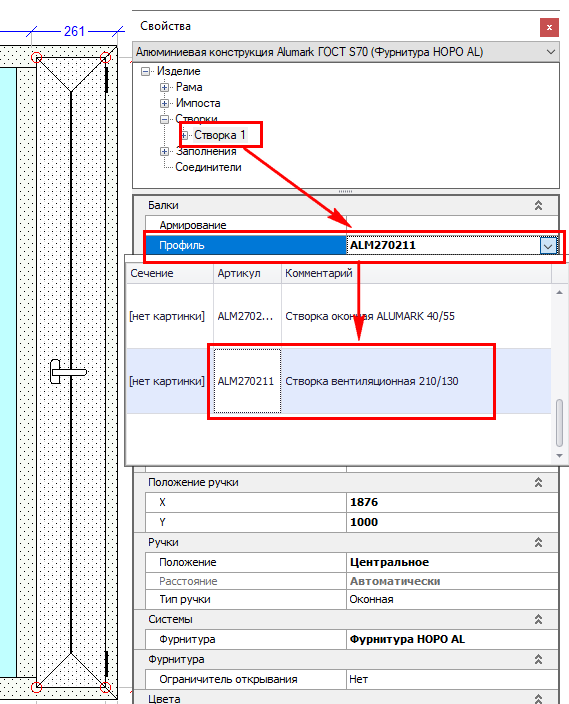

- В свойствах створки меняем профиль с обычного оконного S70 на вентиляционную створку:
