Alutech F50 - фасадная система

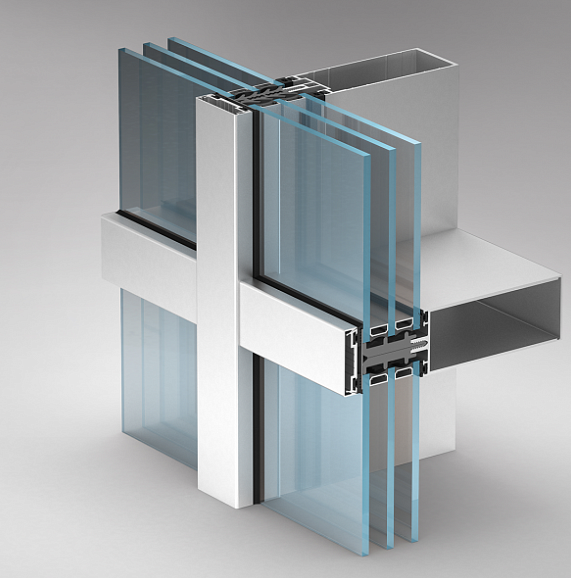

Мы используем стоечно-ригельную (фасадную) систему от компании АЛЮТЕХ — ALT F50.
Классическое остекление ALT F50 предназначено для создания ограждающих светопрозрачных конструкций разной степени сложности. Профили системы обеспечивают максимальную прозрачность и визуальную легкость конструкции за счет оптимальной конфигурации и возможности реализации различных узловых решений.
Ограничения
- Максимальная высота стойки — 5900мм
- Минимальная ширина ригеля — 250мм
- Максимальная ширина ригеля — 2000мм
- Максимальный вес стеклопакета — 220кг
Если необходимо рассчитать габарит окна/двери на уже установленную стоечно-ригельную систему, то можно воспользоваться этой схемой.
Построение в WinDraw

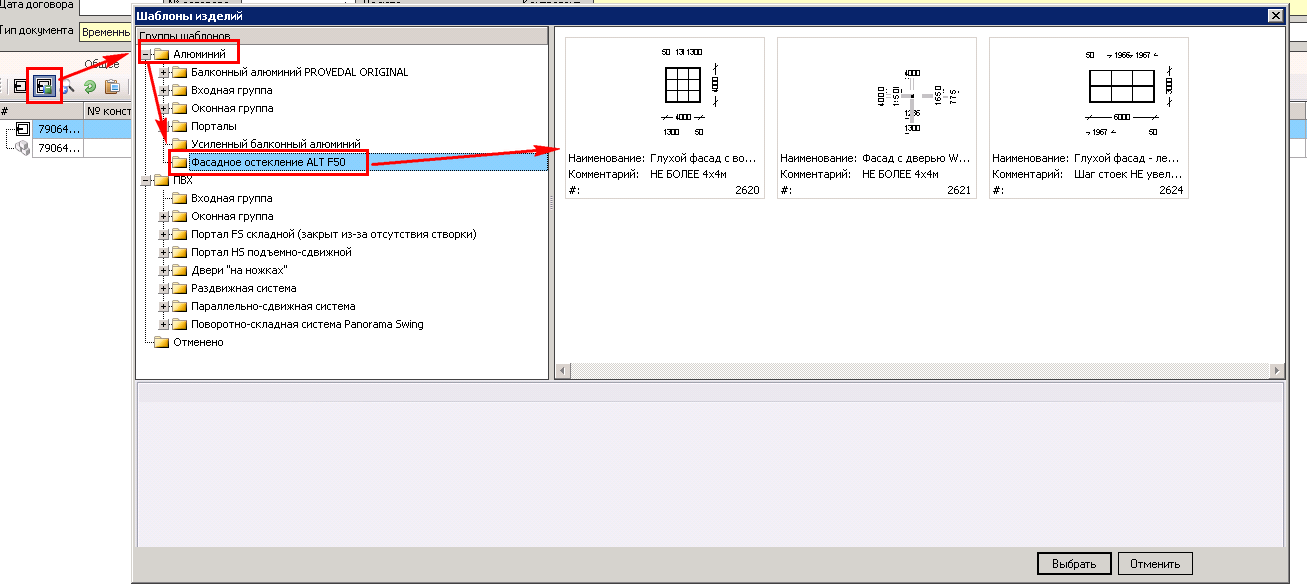

Просим Вас строить фасадные системы только через шаблоны в программе:

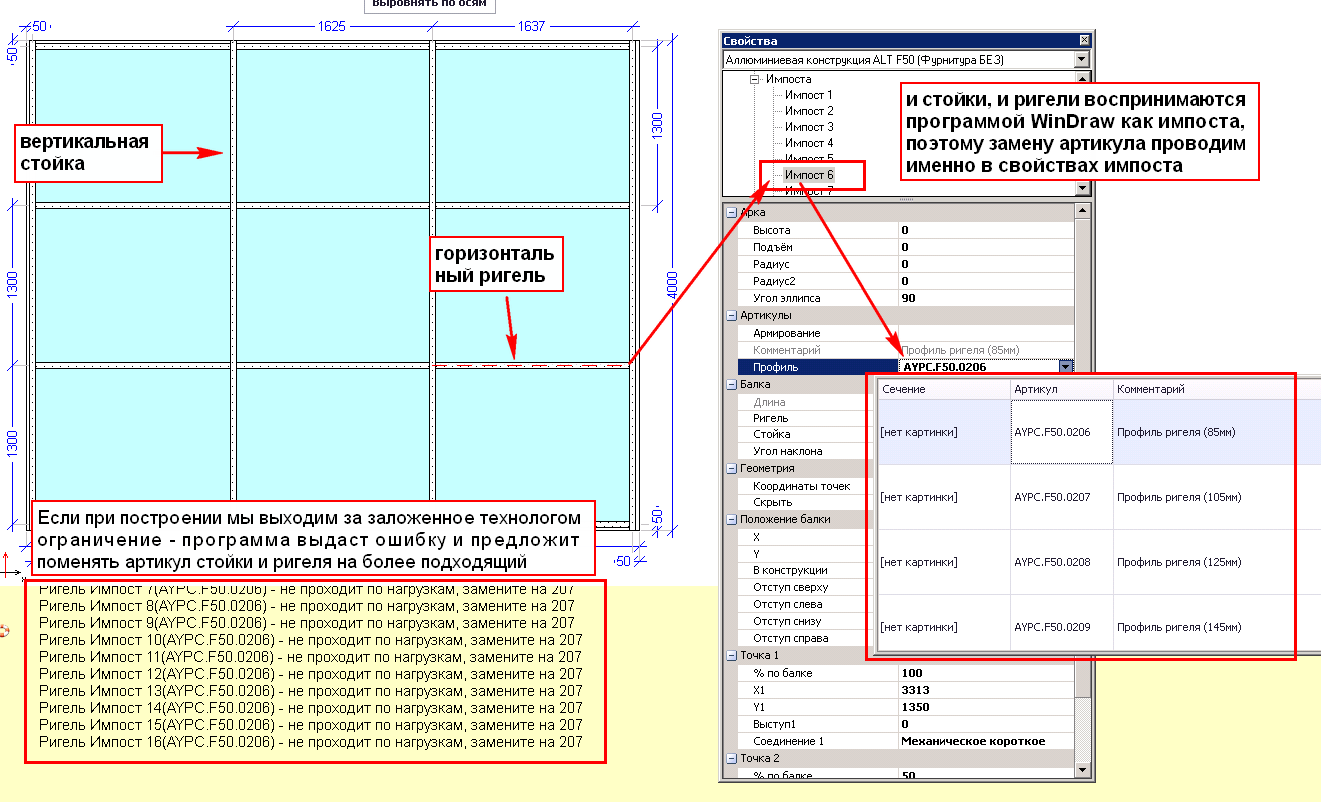

Если Вы при построении будете менять размеры, то скорее всего стойки и ригели нужно будет подбирать под заложенные системодателем ограничения. И Вам придется менять артикулы вручную:
В любом случае после построения подобного шаблонного простого фасада — обратитесь за консультацией к специалистам! Это важно!
