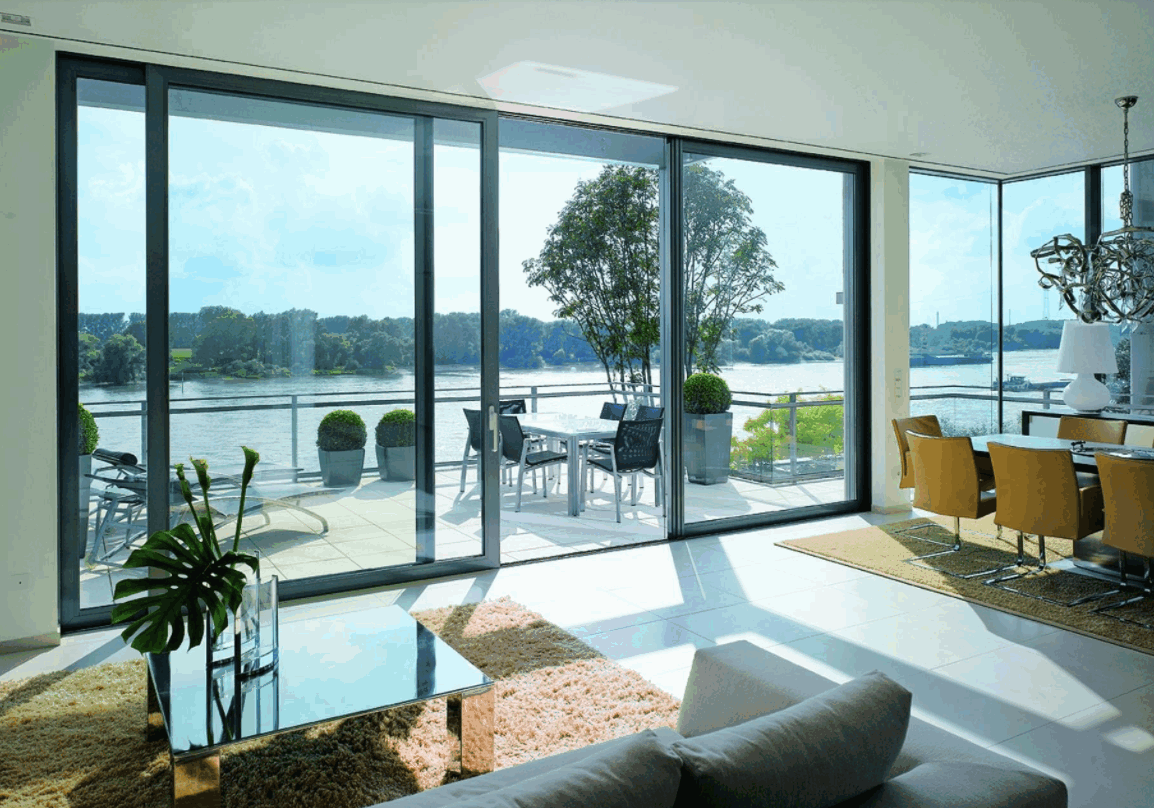

Alutech SL160 - подъемно-сдвижной портал (HST-портал)

Основная особенность данного продукта — возможность проектирования створок больших размеров. Тёплые подъемно-сдвижные конструкции способны заменить собой стену, имеют высокую степень защиты от взлома, впускают в помещение много света и экономят полезную площадь.

Тёплые порталы SL160 придадут современный вид любому строению, вне зависимости от стилевого решения. Створки при открывании высвобождают большой проём, позволяя соединить несколько помещений, или помещение с террасой.

Преимущества порталов Alutech SL160Преимущества порталов Alutech SL160

• Максимальная освещённость и габариты створок — дополнительный объем помещения.
• Современный дизайн и практичность — экономия пространства и создание широких проёмов между помещением и улицей.
• Абсолютная безопасность и удобство в эксплуатации, несмотря на большие размеры створки.
• Высокая теплоизоляция и энергоэффективность, благодаря наличию в профиле специальных вставок из полиамидного материала и возможности установки стеклопакета до 50мм.
• Широкий выбор схем открывания.
• Совместимость с оконно-дверной серией Alutech W62/W72 — единство стиля и целостность восприятия внешнего и внутреннего облика объектов.

Основные характеристики двухполозной системыОсновные характеристики двухполозной системы

• Монтажная глубина 160 мм.
• Заполнение до 50 мм.
• Максимальная ширина изделия — 12 метров.
• Цвет профиля — белый, возможность покраски в любой цвет RAL. Есть возможность покраски в разные цвета снаружи и внутри.
• Система может быть как со всеми активными створками, так и с глухой частью.

На выбор доступны 2 фурнитурных системы: немецкая Hautau и китайская KNG.

1. Немецкая фурнитура Hautau1. Немецкая фурнитура Hautau

• Максимальный вес створки до 440 кг.
• max высота створки — 3385 мм.
• min высота створки — 1200 мм.
• max ширина створки — 3200 мм.
• min ширина створки — 720 мм.
• Возможность оснастить створку механизмом Soft-close!

2. Китайская фурнитура KNG2. Китайская фурнитура KNG

• Максимальный вес створки 400кг.
• max высота створки — 3300 мм.
• min высота створки — 1800 мм.
• max ширина створки — 3300 мм.
• min ширина створки — 720 мм.

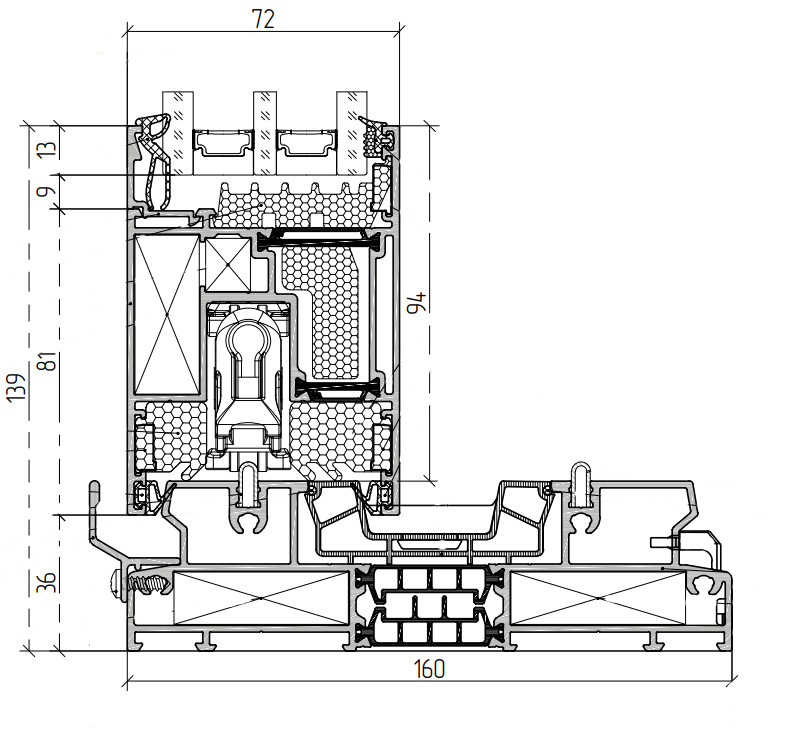

Сечение узла двухполозной SL160 со всеми активными створкамиСечение узла двухполозной SL160 со всеми активными створками

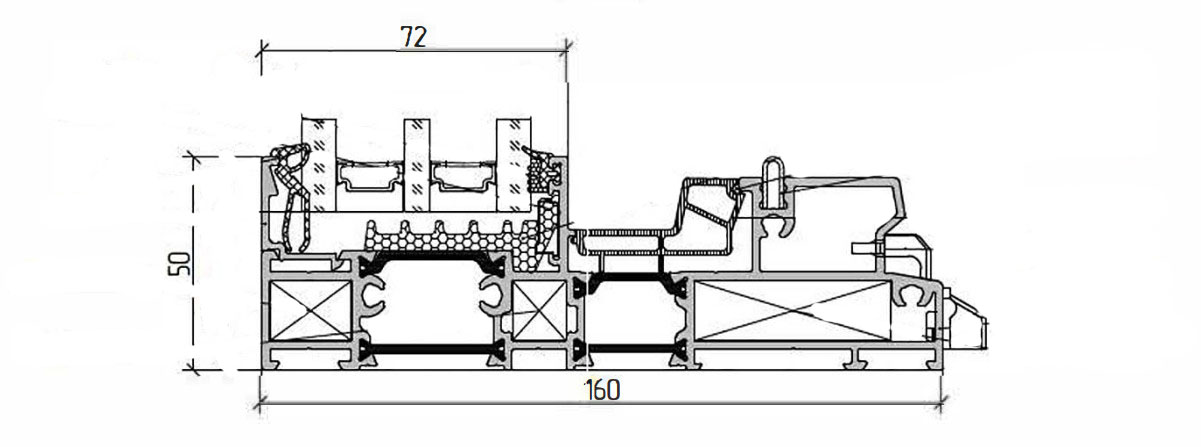

Сечение узла двухполозной SL160 с активной створкой и глухаремСечение узла двухполозной SL160 с активной створкой и глухарем

Основные характеристики трехполозной системыОсновные характеристики трехполозной системы

• Монтажная глубина 248 мм.
• Заполнение до 50 мм.
• Максимальная ширина изделия — 18 метров.
• Цвет профиля — белый, возможность покраски в любой цвет RAL. Покраска только в один цвет снаружи и внутри.

На выбор доступны 2 фурнитурных системы: немецкая Hautau и китайская KNG.

1. Немецкая фурнитура Hautau1. Немецкая фурнитура Hautau

• Максимальный вес створки до 440 кг.
• max высота створки — 3385 мм.
• min высота створки — 1200 мм.
• max ширина створки — 3200 мм.
• min ширина створки — 720 мм.

2. Китайская фурнитура KNG2. Китайская фурнитура KNG

• Максимальный вес створки 400кг.
• max высота створки — 3300 мм.
• min высота створки — 1800 мм.
• max ширина створки — 3300 мм.
• min ширина створки — 720 мм.

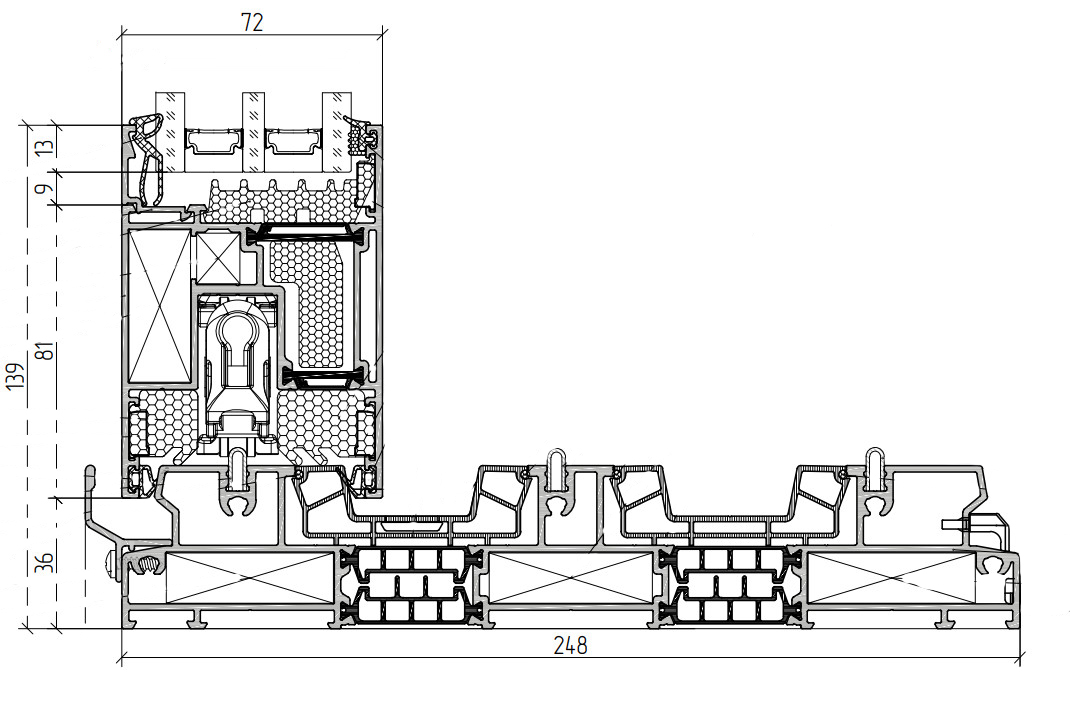

Сечение узла трехполозной SL160Сечение узла трехполозной SL160

Схемы открыванияСхемы открывания

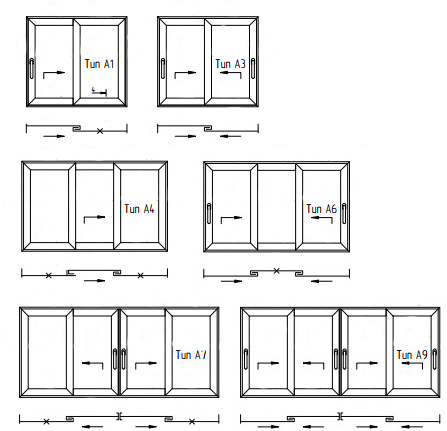

Схемы открывания двухполозной системы (вид снаружи):

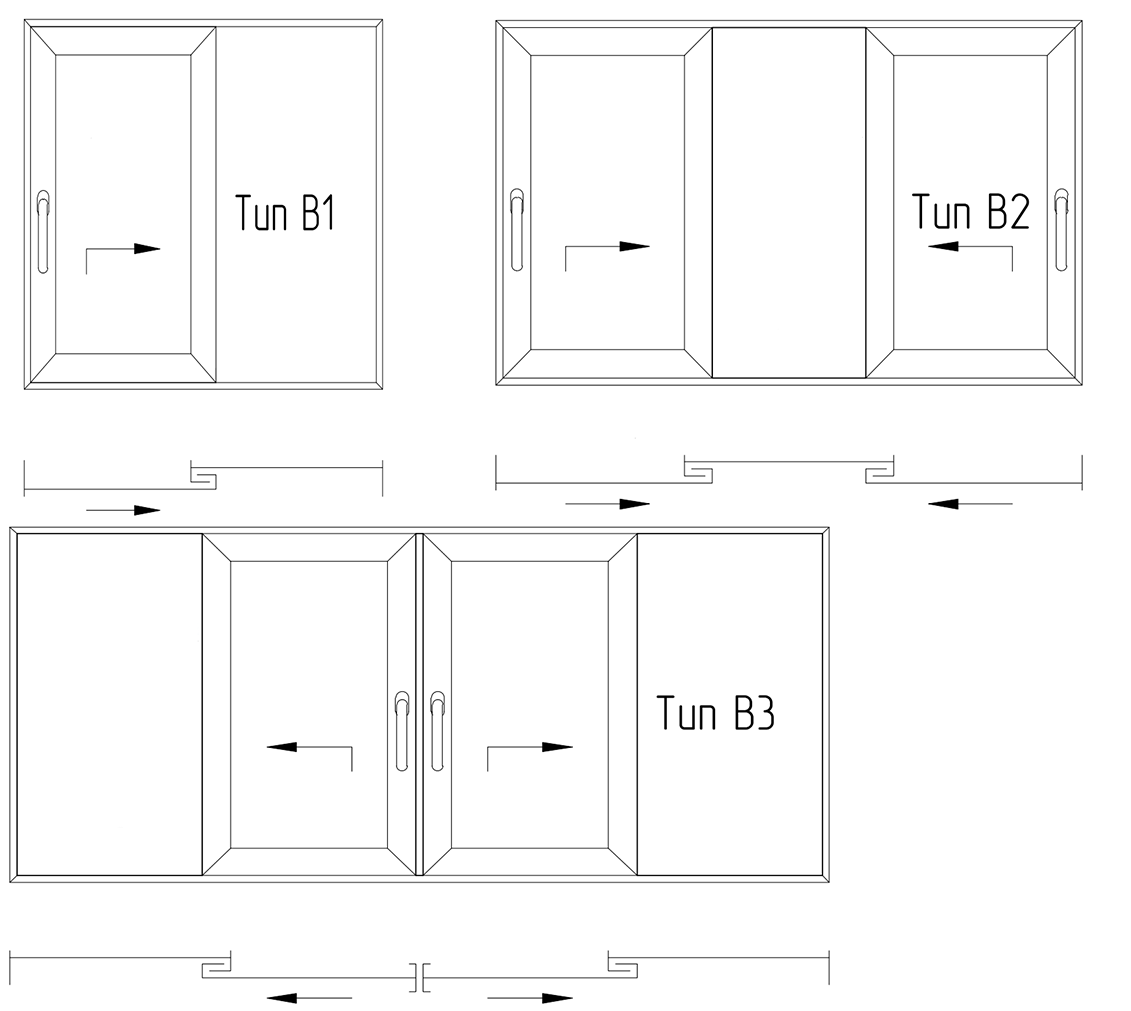

Схемы открывания двухполозной системы с глухарями (вид снаружи):

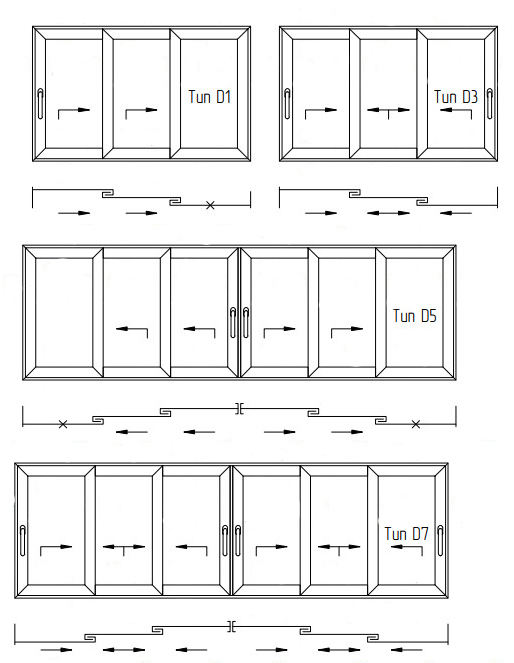

Схемы открывания трехполозной системы (вид снаружи):

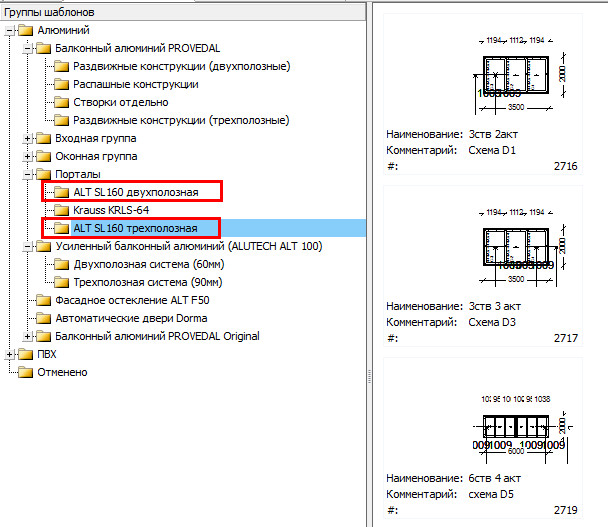

Расчет в программеРасчет в программе

Расчет в программе осуществляется исключительно с помощью готовых шаблонов. Если нужная схема открывания отсутствует в шаблонах, то необходимо связаться с технологом для уточнения возможности ее изготовления.
