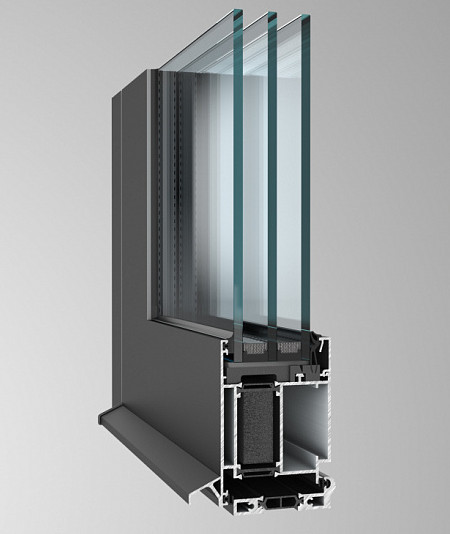

Alutech W72HD - крупногабаритные двери
Alutech W72HD — это вариация дверей в базовой системе Alutech W72W - окна, рассчитанная на большие габариты створок.
Крупноформатные двери — современный тренд при проектировании входных групп в коммерческих сооружениях и частных строениях.
Двери ALT W72 HD подходят для организации входов в общественные здания с повышенной проходимостью людей.
Основные характеристики вы можете посмотреть в статье, посвященной базовой системе Alutech W72.
Особенности крупноформатных дверей Alutech W72HD
1. Габариты
Особенности конструкции таковы, что позволяют изготовить створки большого размера.
Одна из основных проблем при изготовлении больших створок — линейное расширение профиля при больших перепадах температур. Створка при этом деформируется, теряется герметичность.

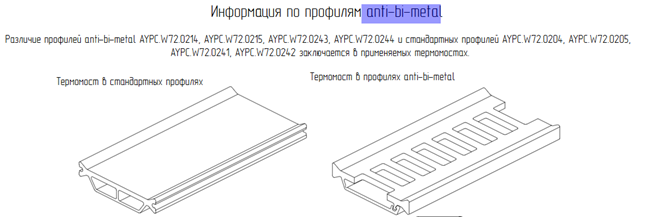

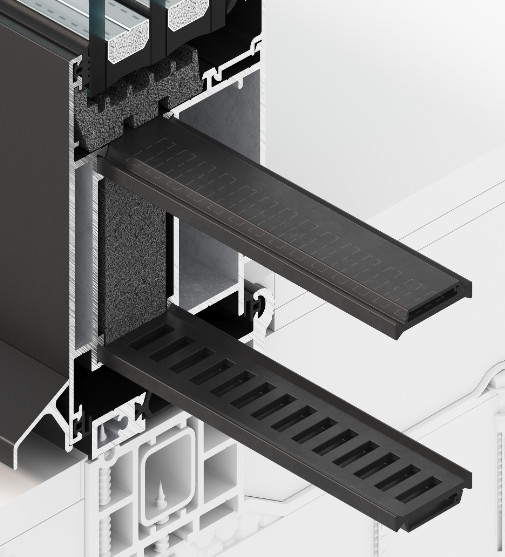

В крупногабаритных дверях W72HD вместо стандартного терморазрыва из полиамида используется так называемый терморазрыв "антибиметалл", который и позволяет избежать деформации створок при значительном перепаде температур.
А это значит, что можно увеличить допустимые для заказа размеры створок.

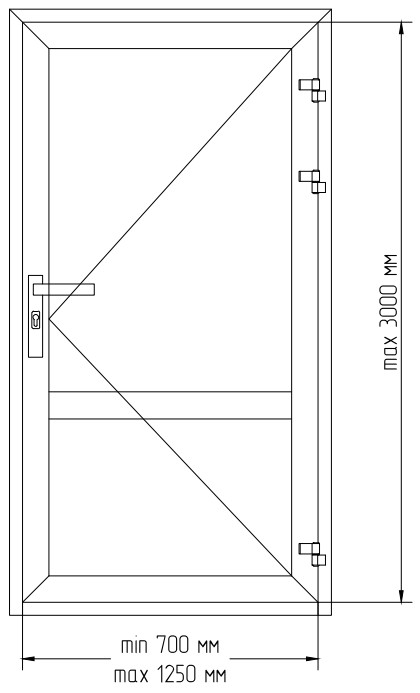

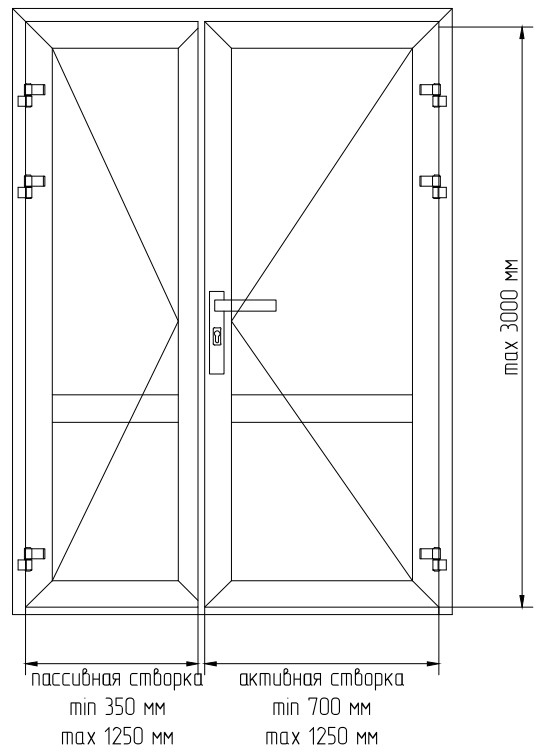

Допустимые габариты (превышать эти габариты даже без гарантии недопустимо!)
- Максимальная высота створки - 3000мм
- Максимальная ширина створки - 1250мм
- Минимальная ширина активной створки - 700мм
- Минимальная ширина штульповой створки - 350мм
2. Исполнение двери ТОЛЬКО с низким порогом
Рамы и беспорогового решения не предусмотрено.

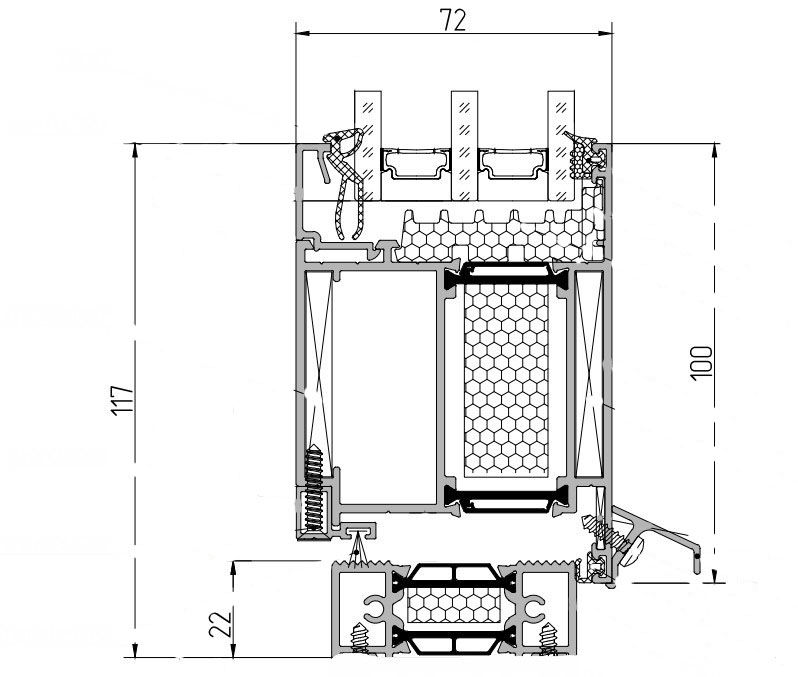

Сечение узла с обычным порогом (один контур уплотнения — резиновый, второй — щеточный):

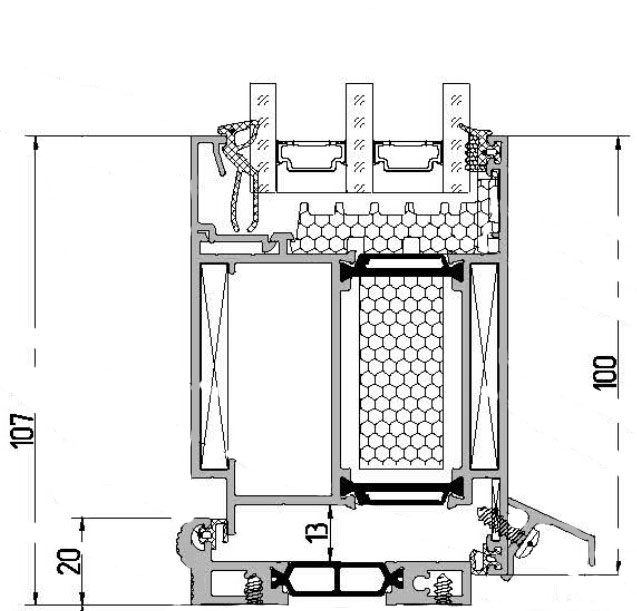

Сечение узла с порогом с двумя уплотнениями (оба контура уплотнения — резиновые).
Именно этот порог установлен по умолчанию в шаблонах WD:
3. Замок

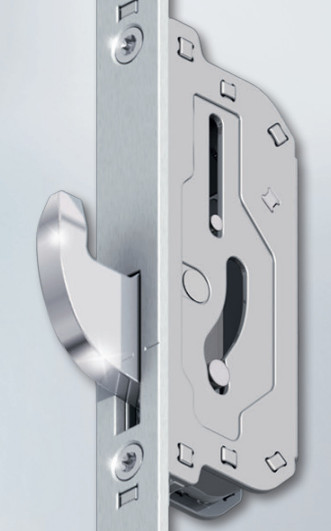

Используется только многозапорный замок от немецкой компании Fuhr.
Его особенность в том, что в качестве запоров используются специальные крюки, повышающие противовзломные свойства механизма.
Более подробно про используемый замок можно прочитать на сайте производителя.

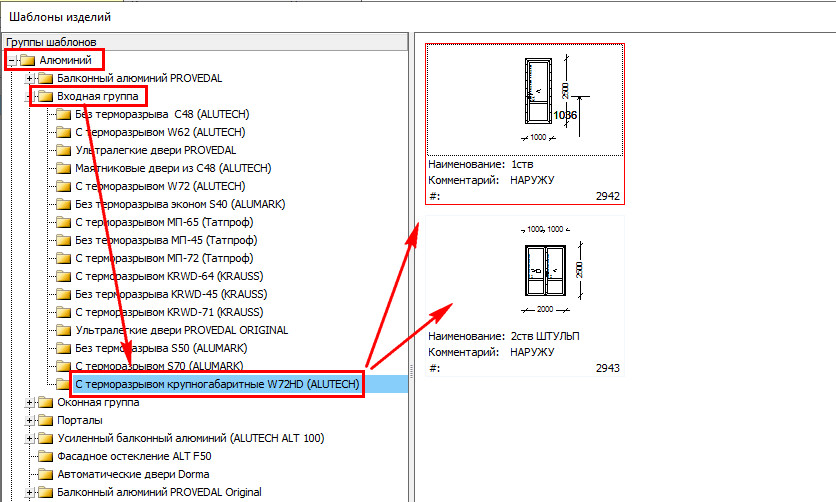

Построение в программе WinDraw
При построении просим использовать шаблоны:
