Alutech W72VS — вентиляционная створка
Вентиляционная створка сделана на базе профильной системы Alutech W72.
Основные параметры системы W72 можно прочитать в статье Alutech W72W - окна.
Обозначение — Alutech W72VS.
Компактное решение для удобного и безопасного проветривания помещений. Вентиляционная створка может устанавливаться вместо окон либо совместно с ними.

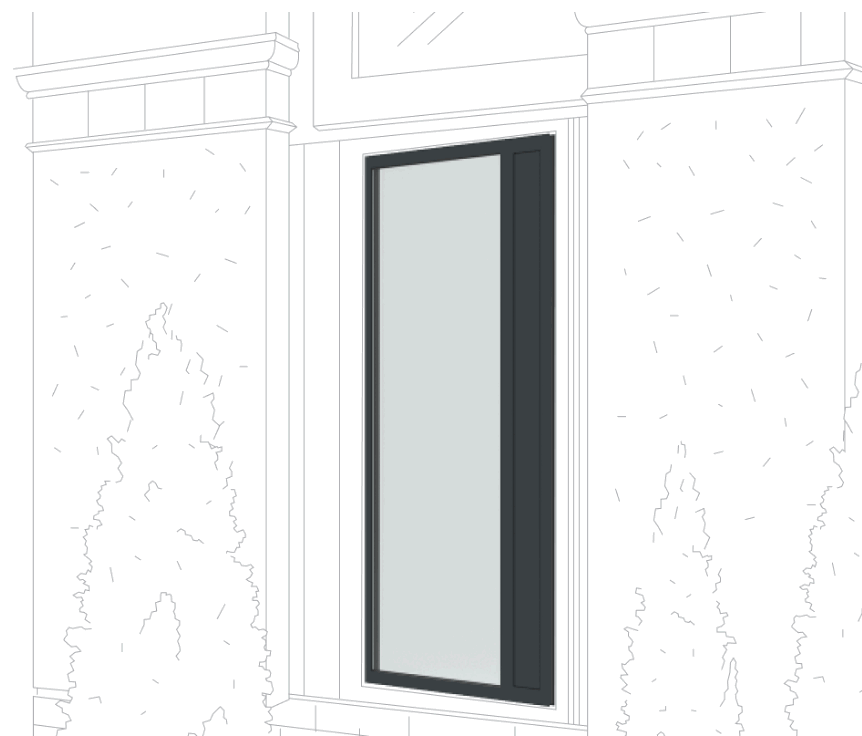

Главная функция данного продукта отражена в его названии: обеспечение вентиляции. Соответственно, устанавливать данный продукт необходимо в изделие, где нет возможности использовать классическую створку. В первую очередь речь идет о крупноформатных витражах и фасадах:

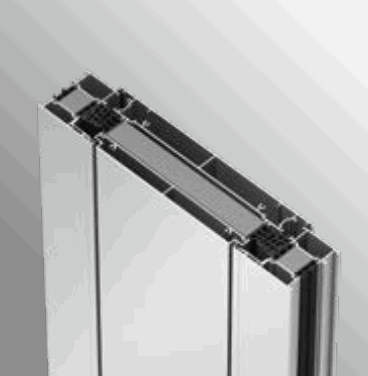

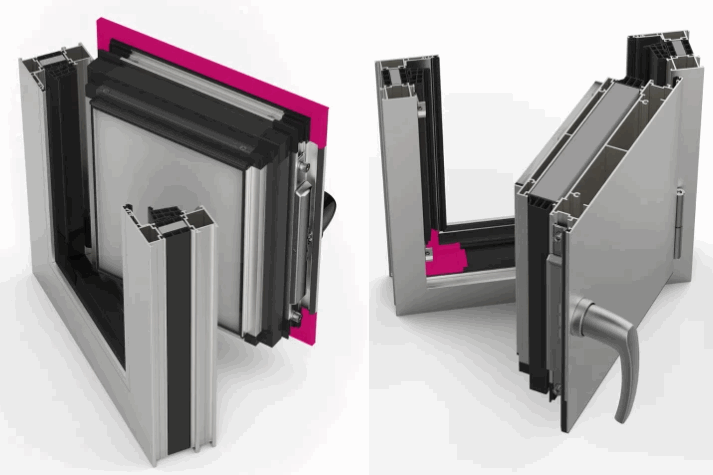

Отличительная особенность этого продукта — это строение самой створки. Обычно створка — это 4 балки, соединенные в четырехугольник-контур, а внутри находится какое-то заполнение — стекло, стеклопакет или сэндвич. В данном случае створка изготавливается из единого профиля. И этот профиль одновременно является и контуром створки, и заполнением:
Соответственно, данная вентиляционная створка не является светопропускающей.
Ограничения
- Высота створки от 520мм до 3000мм.

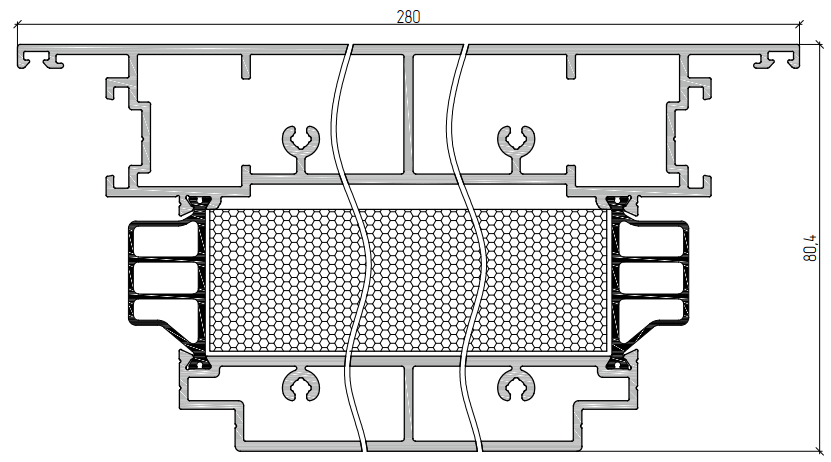

- Ширина ТОЛЬКО 280мм. Напоминаем, что жесткое ограничение по ширине обусловлено строением створки: она изготавливается из цельной балки шириной 280мм.
Вентиляционная створка может быть только поворотной!
Покраска осуществляется в любой цвет по каталогу RAL.
Используемая фурнитура — KNG со скрытыми петлями.
Использовать можно совместно с профилями ALT W72 и стоечно-ригельной ALT F50.
Построение в WinDraw
-
В окне выбора ставим профиль "ALUTECH ORIGINAL W72VS" и фурнитуру "KNG"
-
Ставим импост и створку
-

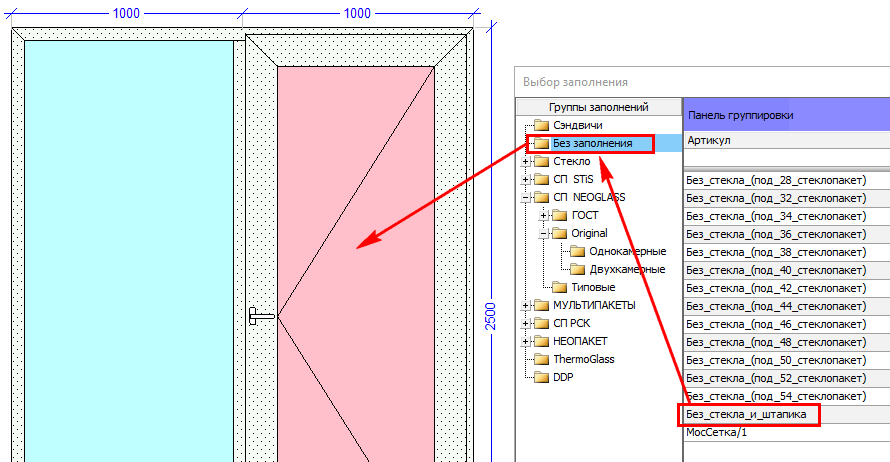

В обязательном порядке меняем заполнение на "Без стекла и штапика". Ведь сам профиль створки и есть заполнение.

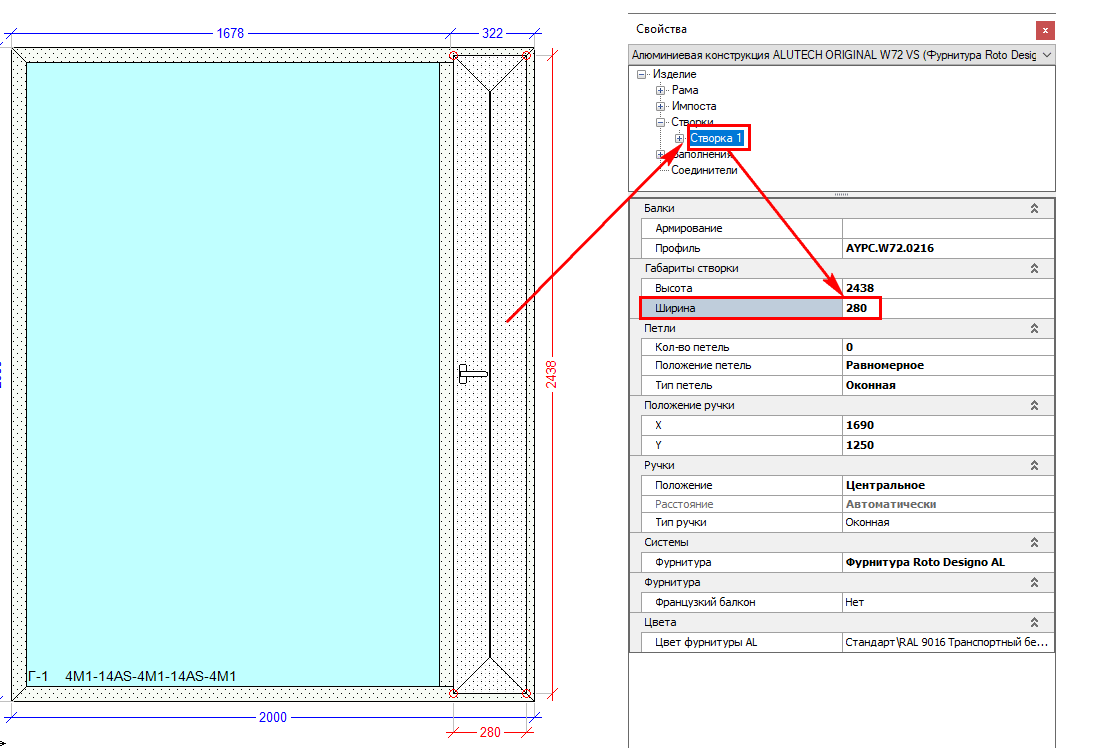

- Подгоняем ширину створки под допустимую. Это 280мм.
