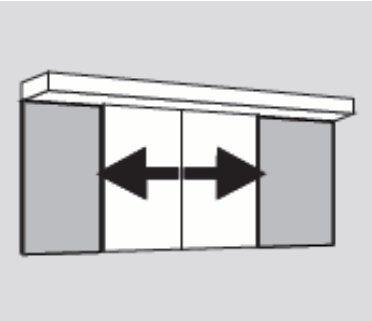

Автоматические двери DORMA

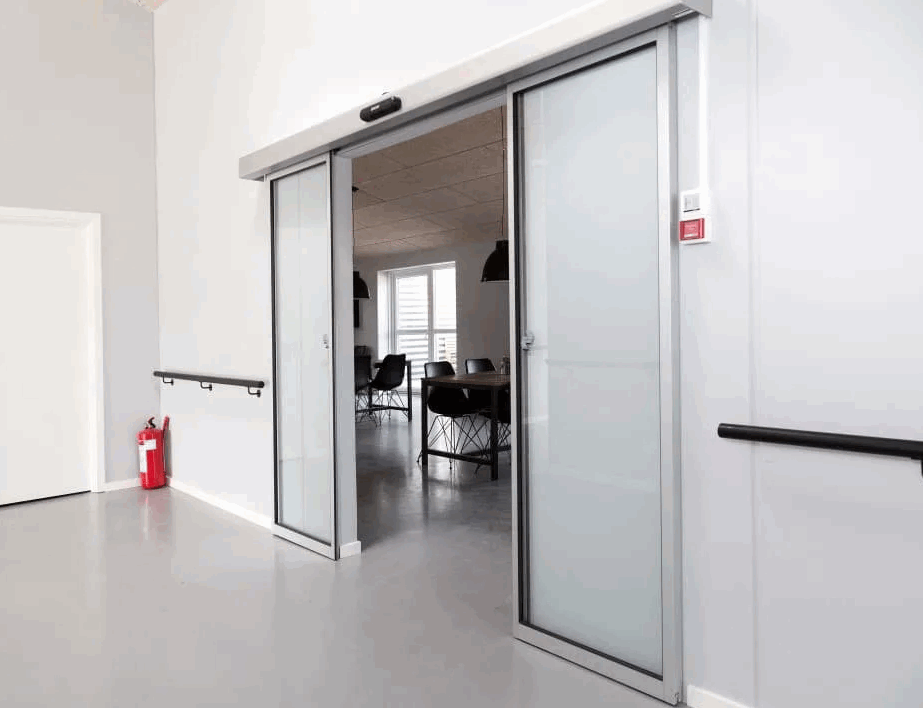

Автоматические двери DORMA предназначены для установки в фактически любой проем:

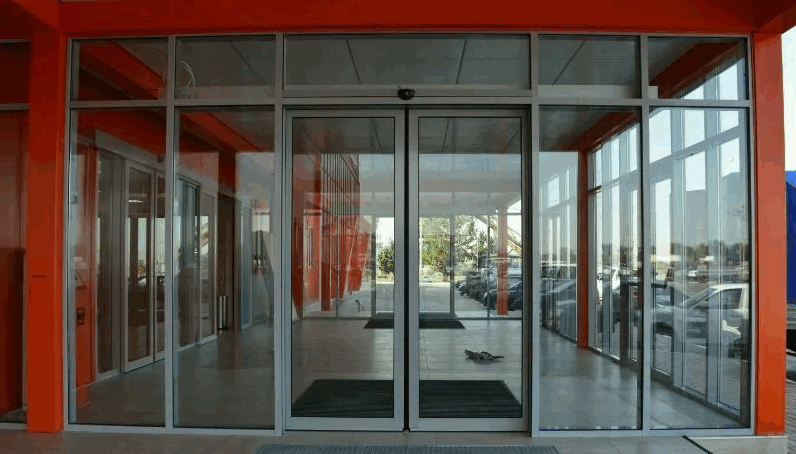

Но чаще всего подобные изделия интегрируются в стоечно-ригельные системы:

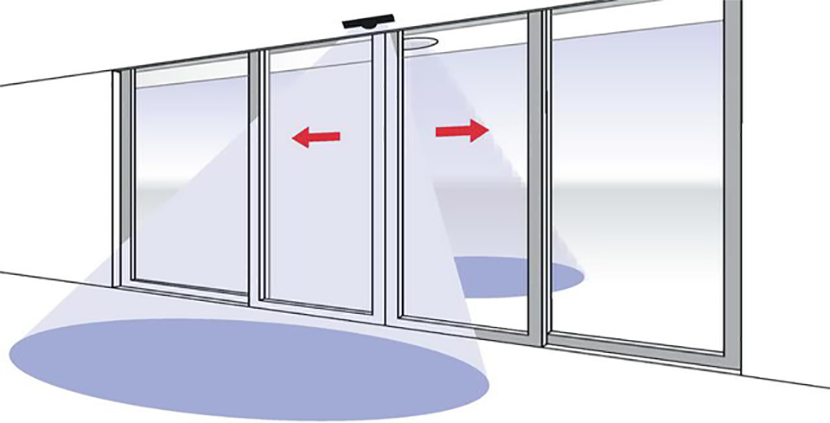

Автоматические раздвижные двери фактически работают без участия человека. Открывание-закрывание створок осуществляется с помощью специального блока с датчиками, которые фиксируют нахождение человека около двери. И тогда автоматика сдвигает створки в сторону, оставляя проход открытым:

Подобные системы созданы для оформления дверных проемов с очень большой проходимостью: торговые центры, магазины, автозаправки и т.д.

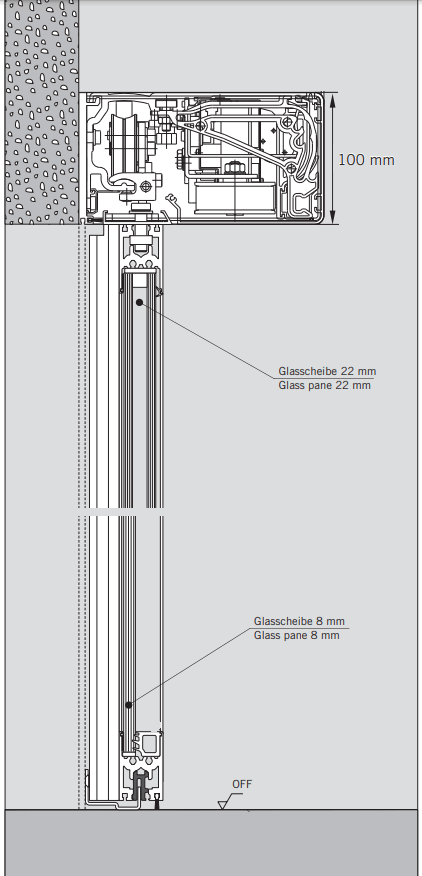

Сечение двери DormaСечение двери Dorma

Высота короба с автоматикой — 100мм. При монтаже на фасадную систему необходимо ставить задвоенный ригель, куда будет крепиться привод автоматики.

Допустимые толщины заполнений — стекло 8мм или стеклопакет толщиной 22мм. По правилам безопасности все стекла должны быть закаленными.

Максимальный вес одной створки составляет 85 кг. Расчетная программа понимает этот максимальный вес, и в случае превышения выдаст ошибку.

Габариты проема, куда можно установить двери DormaГабариты проема, куда можно установить двери Dorma

• Ширина проема от 800мм до 3000мм
• Высота проема до 3200мм

Комплект автоматической двери состоит изКомплект автоматической двери состоит из

1. Набор из двух створок.
2. Автоматический привод для двухстворчатой двери (устанавливается над проемом) высотой 100мм.
3. Два радара для обеспечения автоматического открывания дверей. Один устанавливается внутри, другой — снаружи.
4. Фотобарьеры. Устанавливаются сбоку на проем и обеспечивают безопасность прохода людей сквозь открытые двери.
5. Кнопка аварийной остановки двери.
6. Переключатель режимов работы автоматики. Доступно 5 режимов: Закрыто, Автомат, Открыто постоянно, Частичное открытие, Только выход.
7. Аккумулятор для бесперебойной работы двери в случае отключения питания. Эту опцию можно убрать вручную в программе.

Более подробно про эти двери можно почитать на сайте производителя.

Построение в WinDrawПостроение в WinDraw

На сегодняшний день доступна схема только с двумя створками, открывающимися в разные стороны.

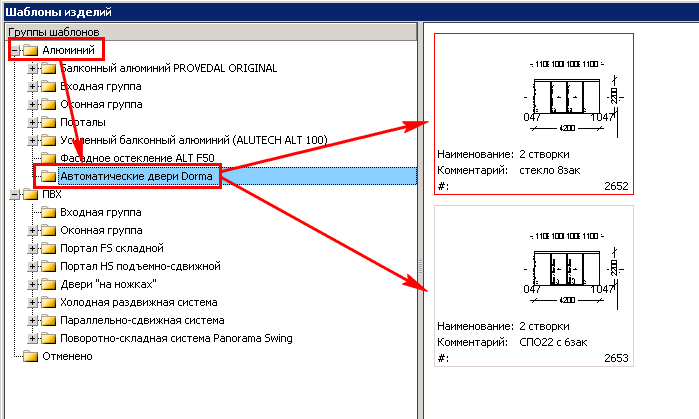

Построение рекомендуем делать строго через шаблоны:

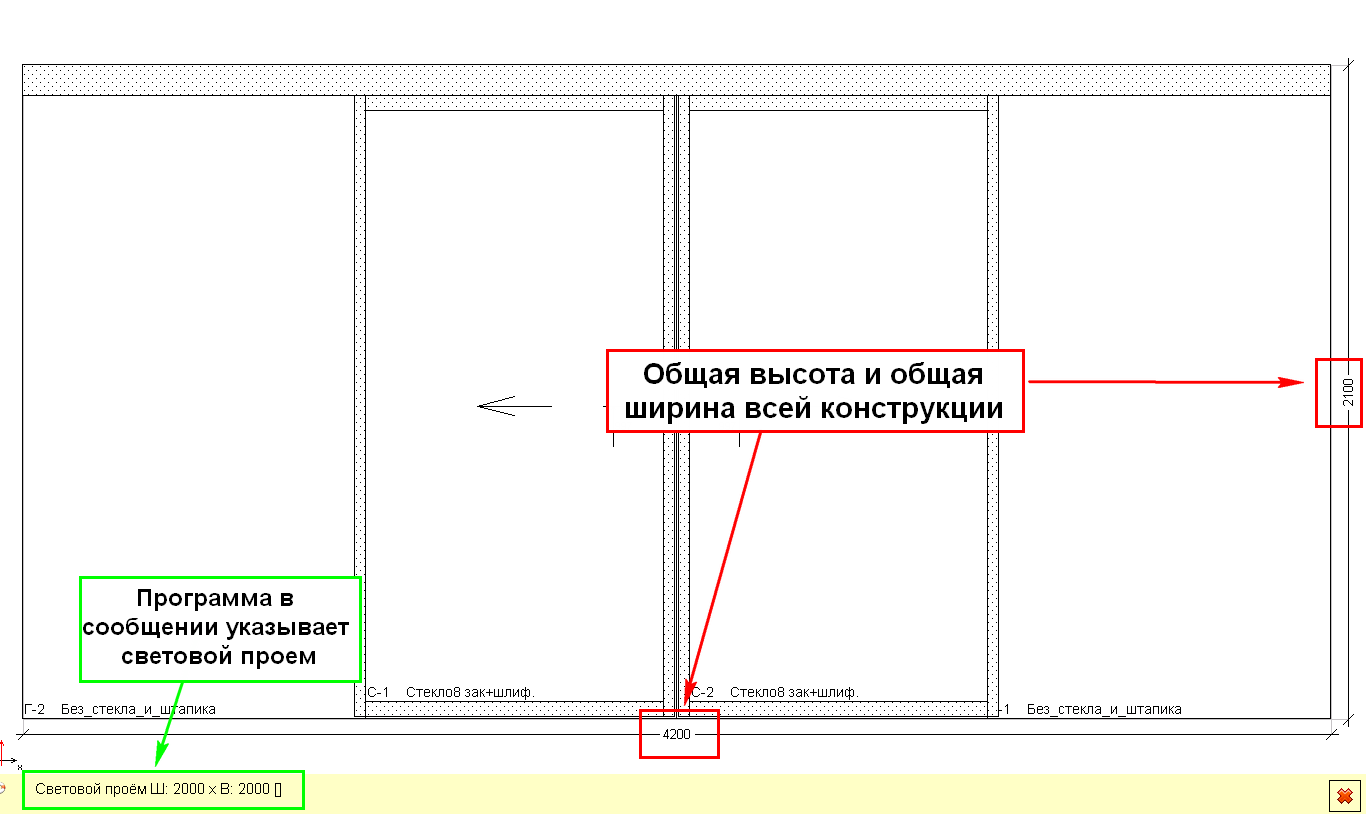

ВНИМАНИЕ! Габариты конструкции двери гораздо больше, чем проем, который она закрывает. Программа WD выдает нам габариты всей конструкции. А габарит проема отображается в сообщении:

В связи с этим оптимальным будет подобрать габарит двери под габарит проема вручную:

• Меняем ширину конструкции — меняется ширина проема.
• Меняем высоту конструкции — меняется высота проема.

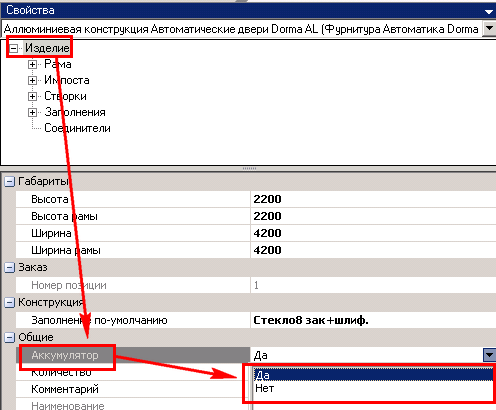

По умолчанию такая дверь комплектуется аккумулятором, который позволит в случае экстренного отключения электричества сохранить работоспособность двери. Если же клиенту такой аккумулятор не нужен, то его можно убрать в свойствах изделия:
