Дополнительные профили для алюминия

Соединители и доборыСоединители и доборы

Балконный алюминийБалконный алюминий

Название в WD	Вид	Чертеж узла	Артикулы в WinDraw

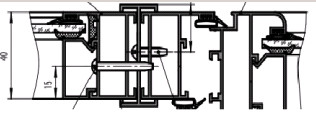

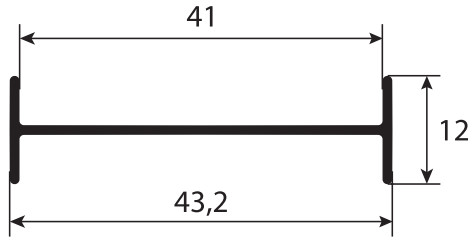

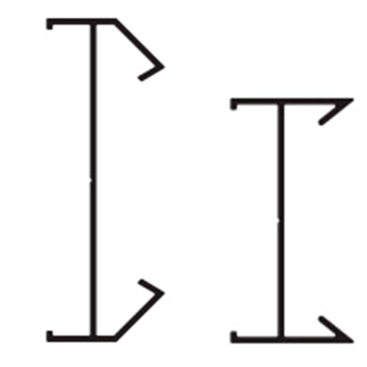

Соединитель 40/40 для балконных систем			P400/08x

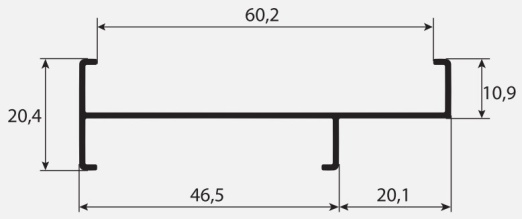

Соединитель 40/60 для балконных систем			P400/09x

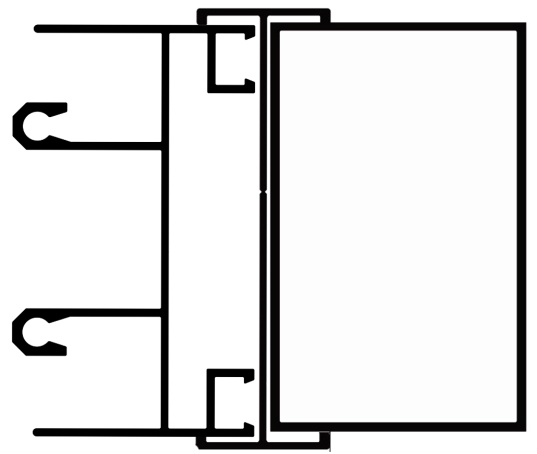

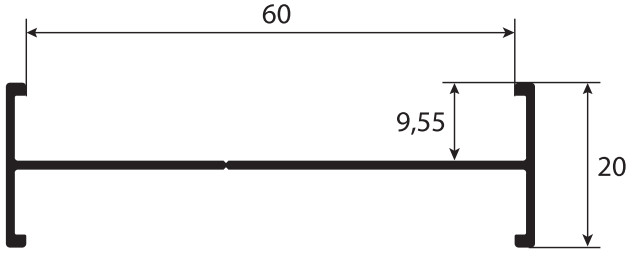

Соединитель 60/60 для балконных систем			C640/36x

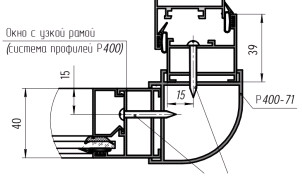

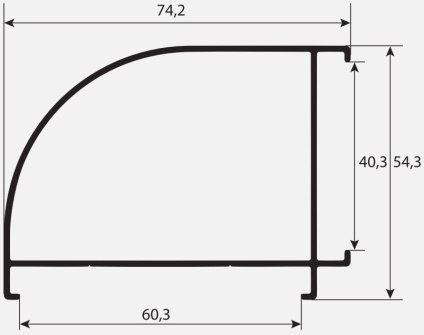

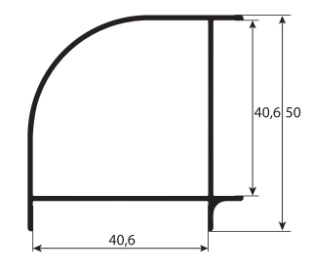

Угловой адаптер 40/40 для балконных систем			P400/71x
Угловой адаптер 40/60 для балконных систем			P400/74x
Угловой адаптер 60/60 для балконных систем			ESQU/02x

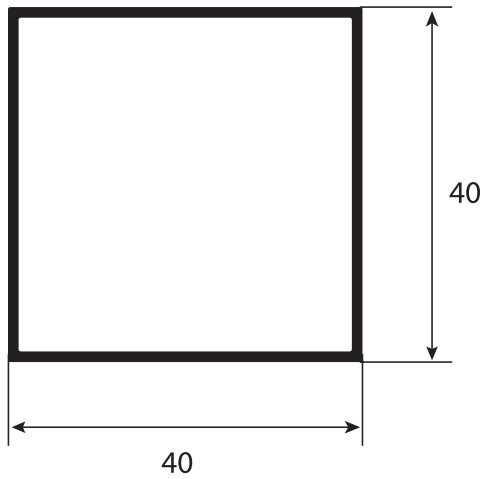

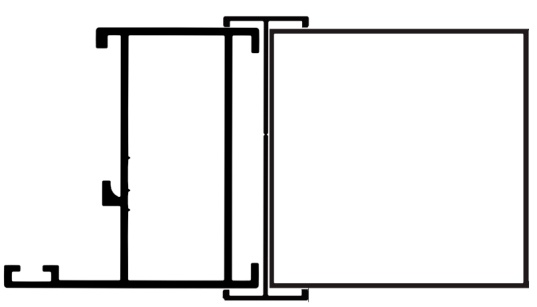

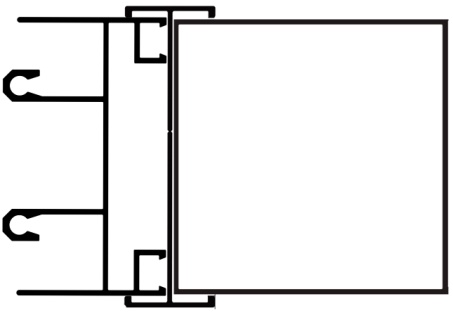

Доборный профиль: труба квадратная 40х40			P400/40x (для более удобной стыковки добора к раме рекомендуем использовать соединитель)

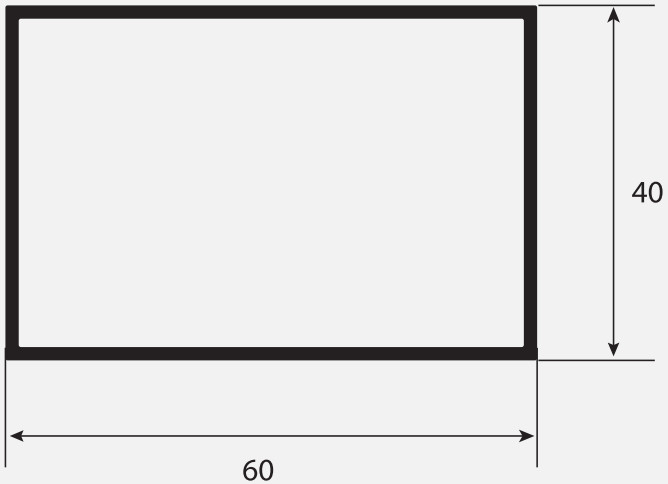

Доборный профиль: труба прямоугольная 40х60			ESQU/03x (для более удобной стыковки добора к раме рекомендуем использовать соединитель)

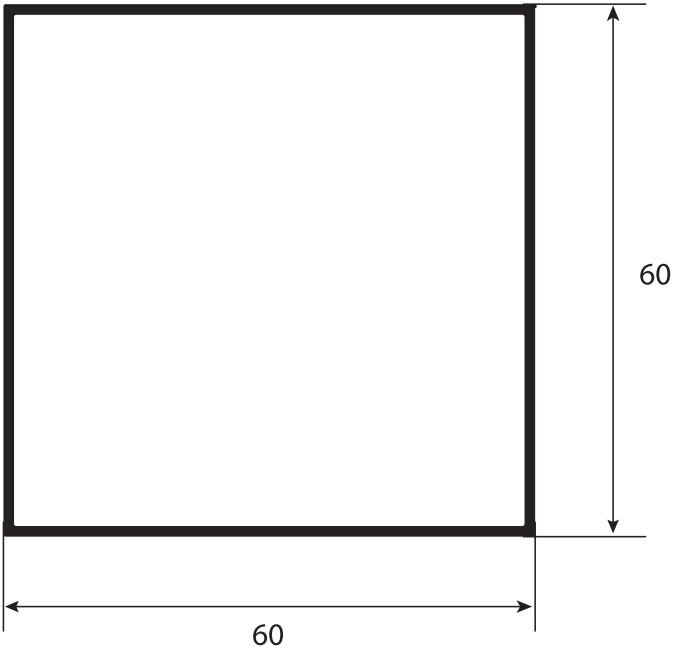

Доборный профиль: труба квадратная 60х60			C640/66x (для более удобной стыковки добора к раме рекомендуем использовать соединитель)

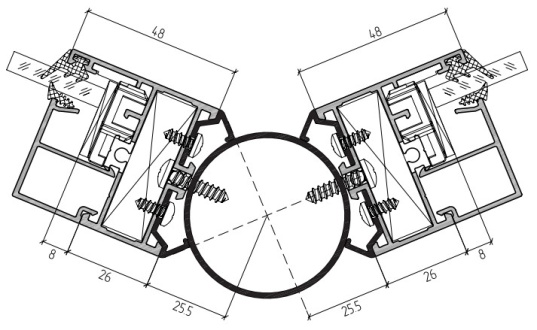

Эркерное соединение 40/40	Труба: Адаптер:		Труба: C640/51x Адаптер: P400/51x – 2шт.
Эркерное соединение 40/60	Труба: Адаптер:		Труба: C640/51x Адаптер: C640/52x – 1шт. и P400/51x – 1шт.
Эркерное соединение 60/60	Труба: Адаптер:		Труба: C640/51x Адаптер: C640/52x – 2шт.

Алютех с.48Алютех с.48

Название в WD	Вид	Чертеж узла	Артикулы в WinDraw

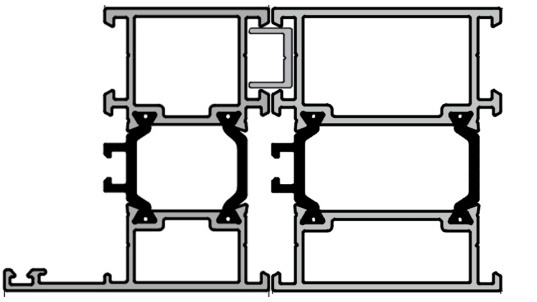

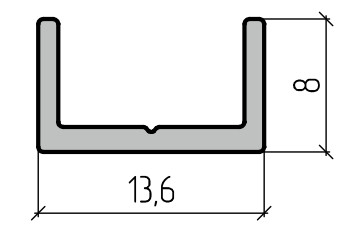

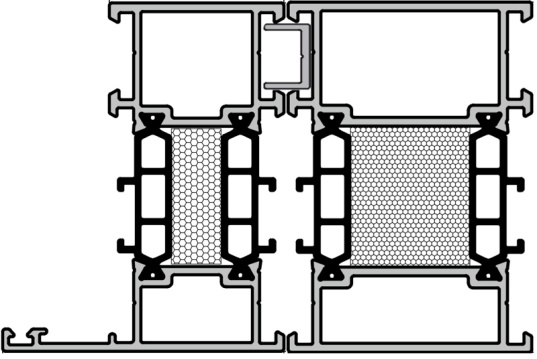

Соединитель ALT.C48			C48.0614
Угловой адаптер ALT.C48			C48.0802
Эркерное соединение ALT.C48	Труба: Адаптер:		Труба: 120.0401 Адаптер: C48.0613 – 4шт.

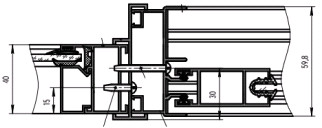

Усилитель ALT C.48			C48.0803

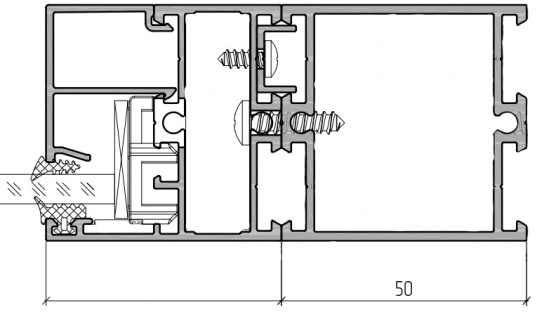

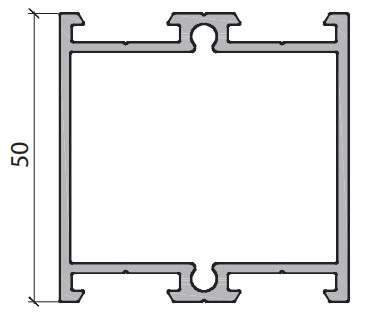

Доборный профиль: Уширитель ALT C48			С48.0801 Соединитель: C48.0614 в комплекте

Алютех W.62Алютех W.62

Название в WD	Вид	Чертеж узла	Артикулы в WinDraw

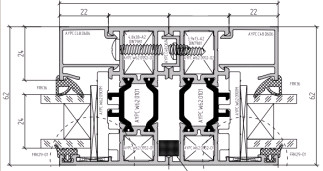

Соединитель ALT W.62			C48.0614
Угловой адаптер ALT W62			W62.0806

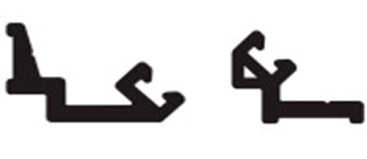

Эркерное соединение ALT W62	Труба: Адаптер: Уплотнитель:		Труба: W62.0807 Адаптер: W62.0808 – 2шт Адаптер: W62.0809 – 2шт Уплотнитель: FRK07 – 4шт

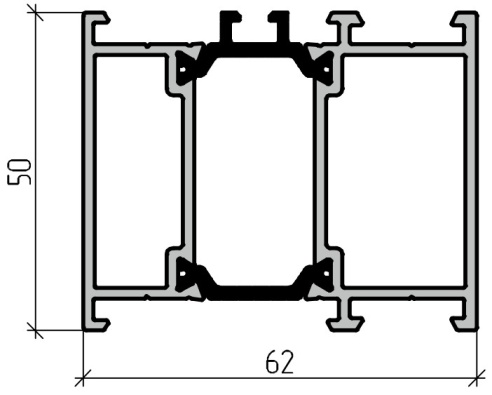

Усиленный соединитель W62 16мм			W62.0812

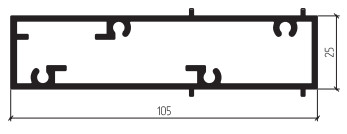

Добор w62			W62.0123 Соединитель: C48.0614 в комплекте

Алютех W.72Алютех W.72

Название в WD	Вид	Чертеж узла	Артикулы в WinDraw

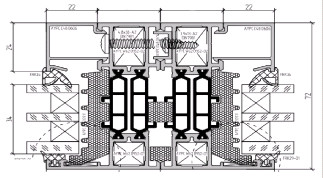

Соединитель ALT W72			C48.0614
Угловой адаптер W72			W72.0804
Эркерное соединение W72	Труба: Адаптер: Уплотнитель:		Труба: W72.0805 Адаптер: W62.0808 – 2шт Адаптер: W62.0809 – 2шт Уплотнитель: FRK07 – 4шт
Усиленный соединитель W72 16мм			W72.0807

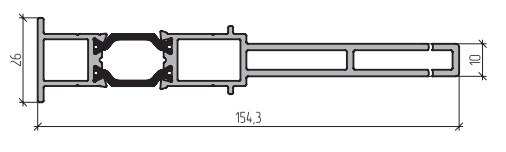

Доборный профиль: уширитель W72			Уширитель: W72.0123 Соединитель: C48.0614 в комплекте

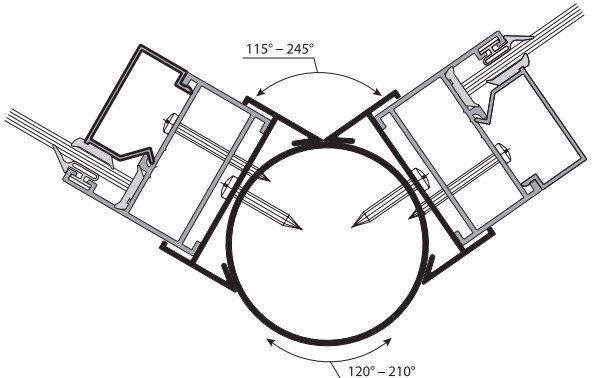

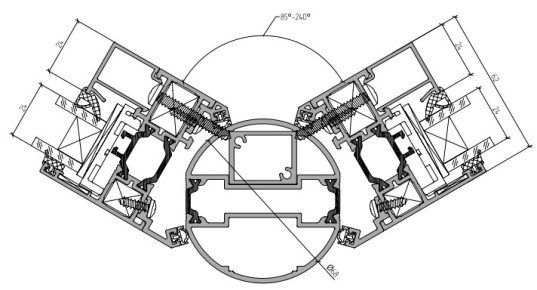

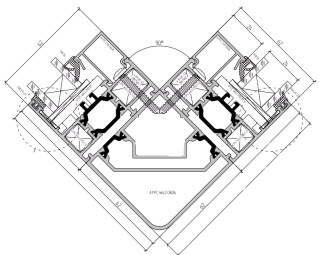

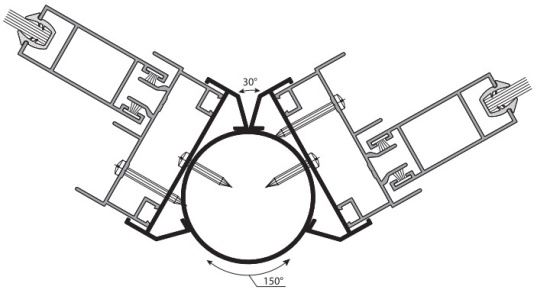

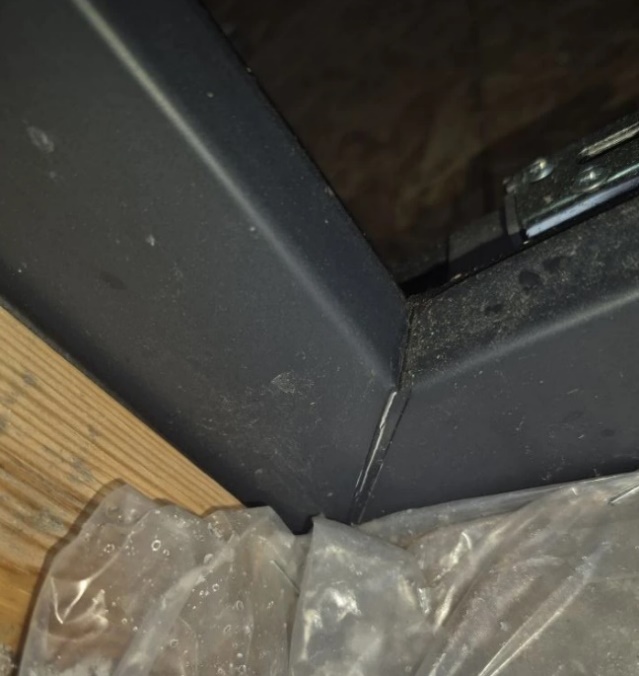

Размеры эркерных соединителейРазмеры эркерных соединителей

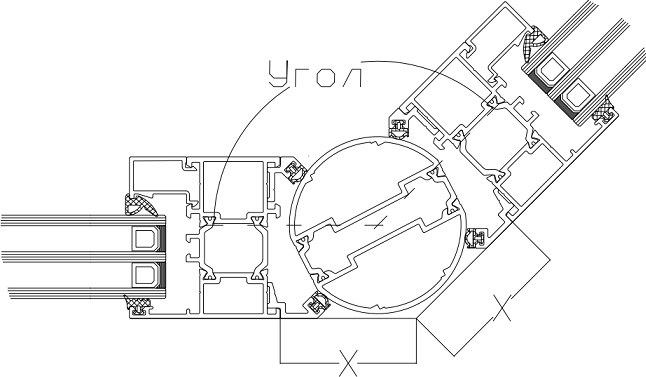

Размер эркерного соединителя зависит от угла, под которым соединяются два изделия.
У С48, W62, W72 свои размеры Х в зависимости от угла разворота.
Соответственно, размер эркерного соединителя равен 2X для каждого угла и каждой профильной системы
