Сечение узлов профилей из Алюминия
ALUTECH C.48 чертежи узлов

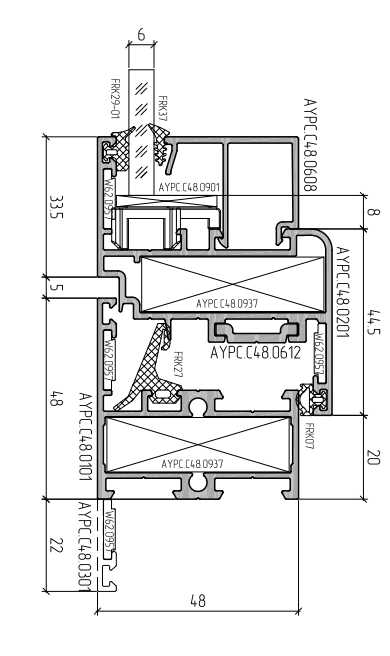

Сечение узла оконной конструкции (рама+створка)
Сечение узлов дверных конструкций

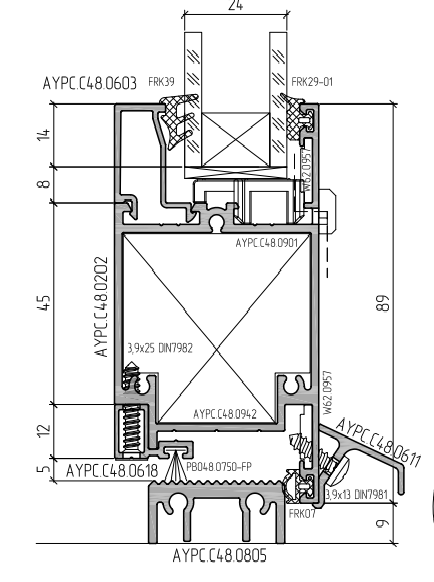

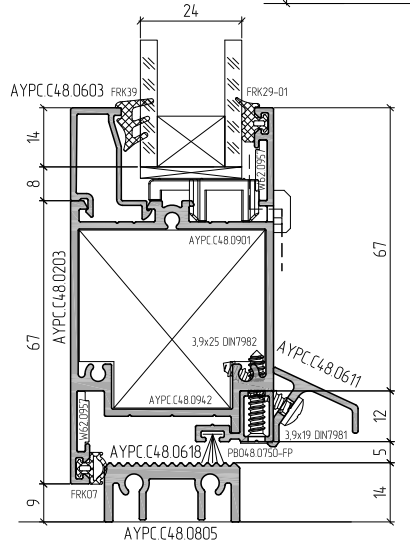

| Порог + створка двери открывание ВОВНУТРЬ (Z-створка) | Порог + створка двери открывание НАРУЖУ (Т-створка) |
|---|---|
 |
 |

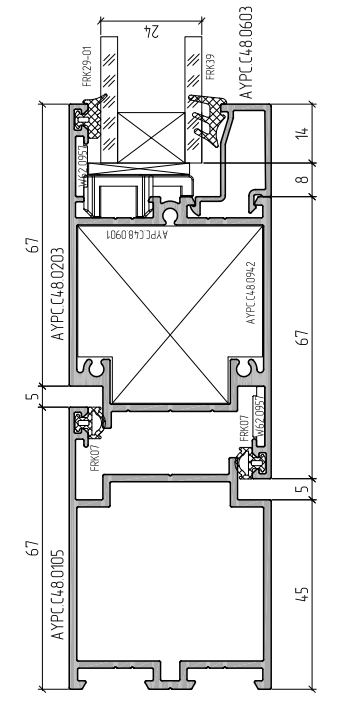

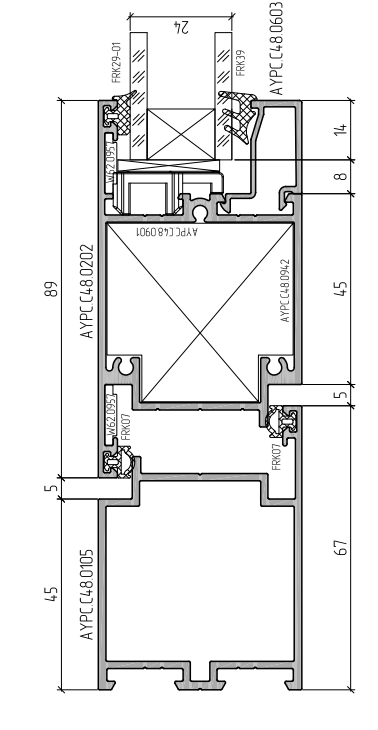

| Рама + створка двери открывание ВОВНУТРЬ (Z-створка) | Рама + створка двери открывание НАРУЖУ (Т-створка) |
 |
 |

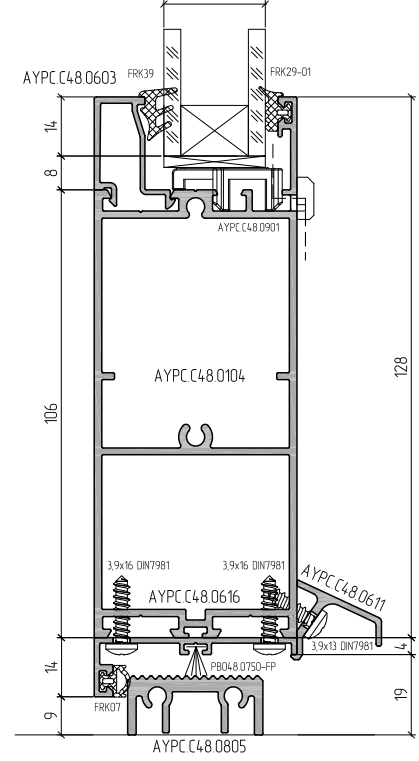

| Порог + створка с ЦОКОЛЕМ | |
 |
Сечение узлов конструкций с соединителями

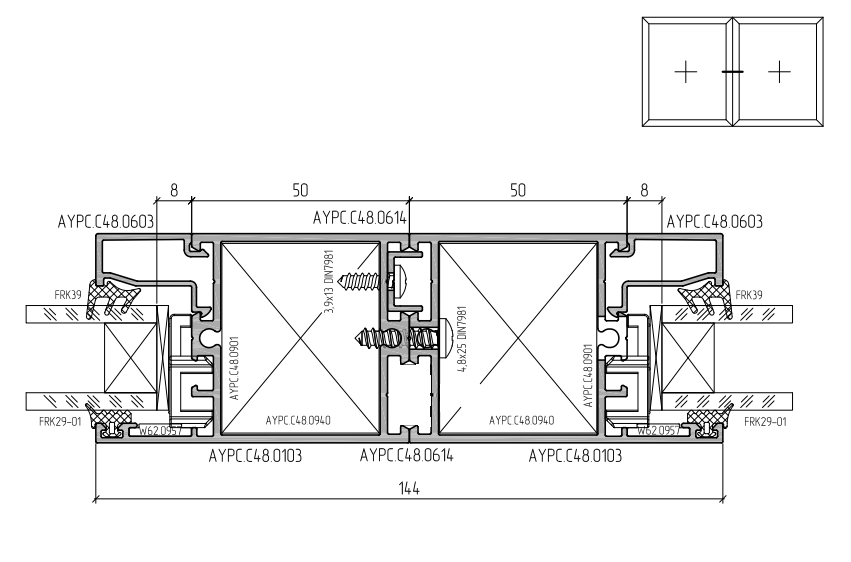

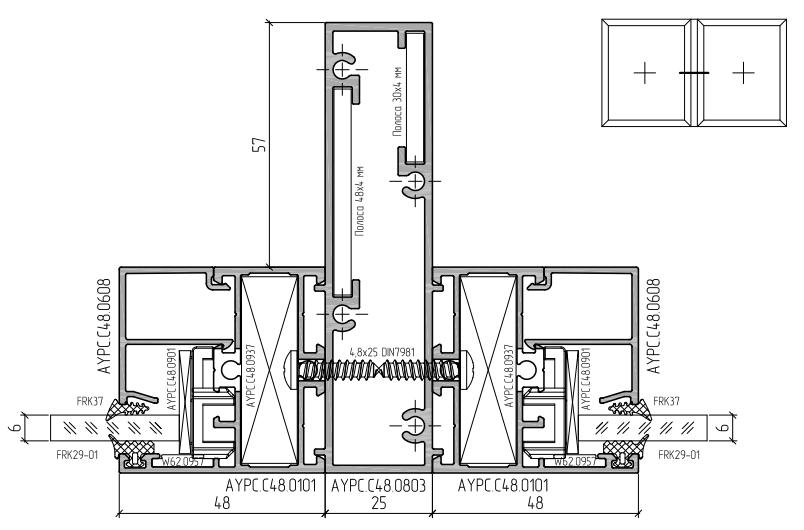

| Соединитель с48 (выравнивающий профиль) | Усиленный соединитель рамы 25мм для С48 |
|---|---|
 |
 |

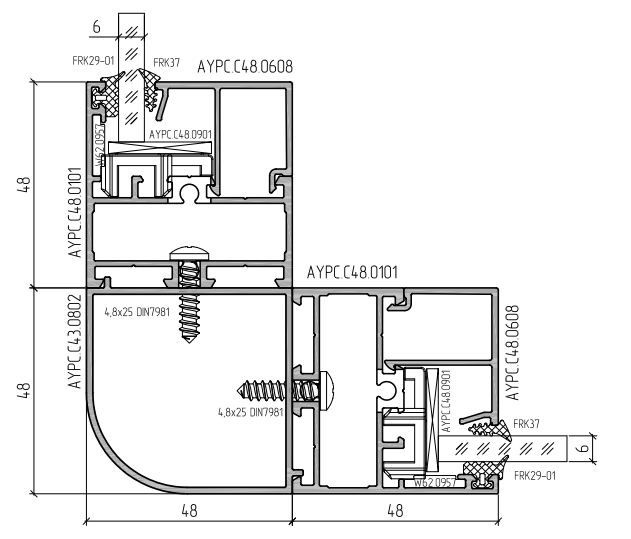

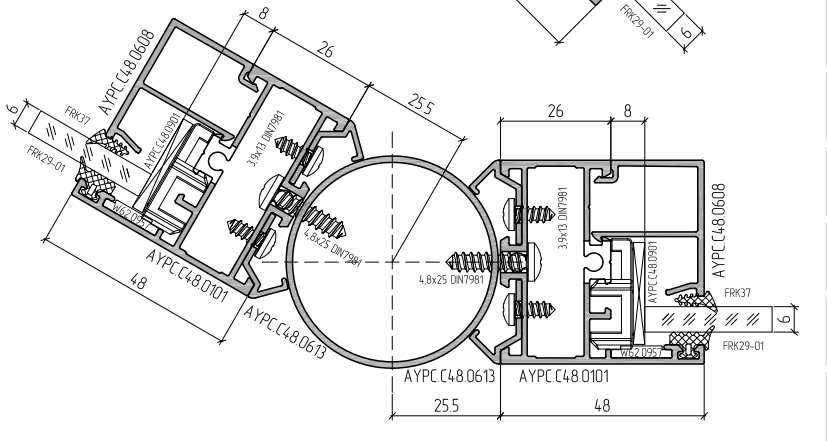

| Угловой соединитель с48 | Эркерный соединитель с48 |
 |
 |

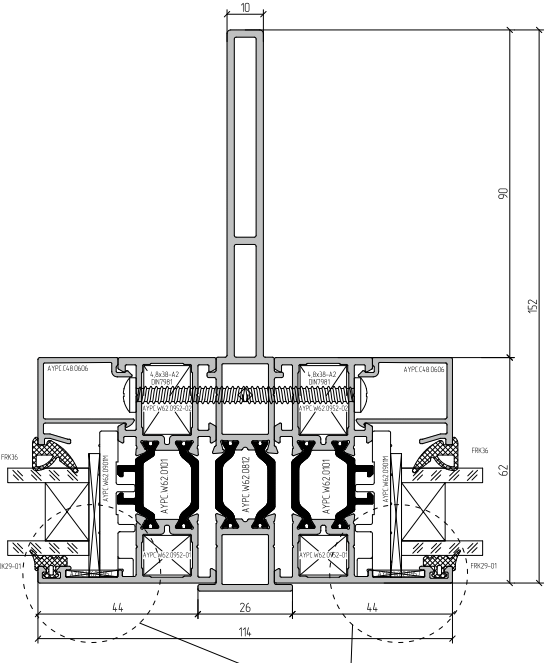

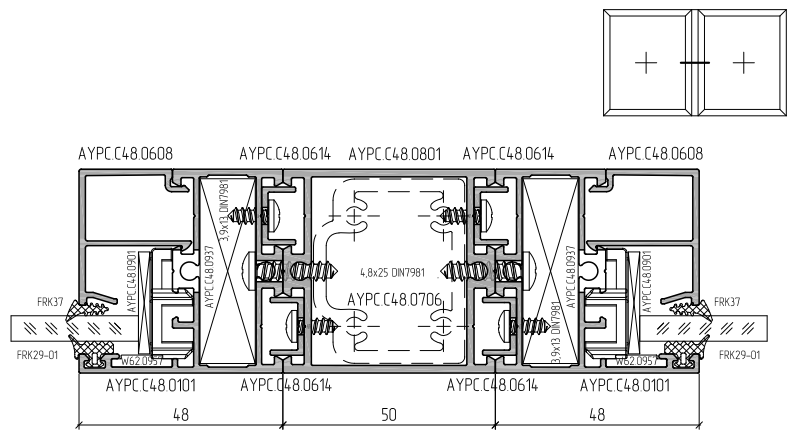

| Усилитель 50мм с48 (Профиль уширителя) | |
 |
ALUTECH W.72 чертежи узлов
Сечение узла оконной конструкции (рама+створка)

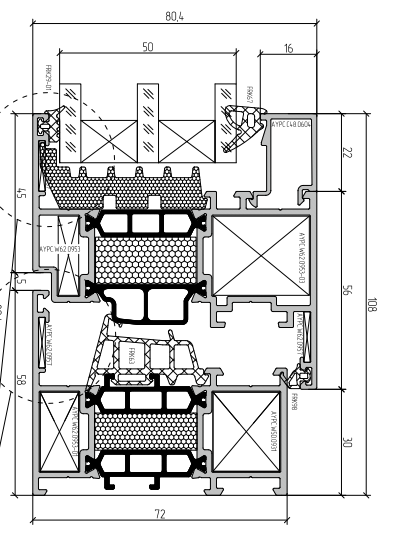

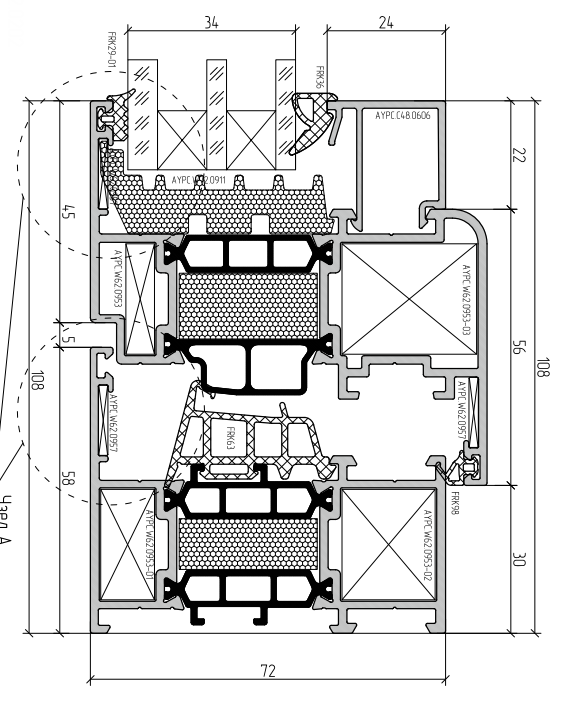

| Створка 202 | Створка 222 |
|---|---|
 |
 |
Сечение узлов дверных конструкций

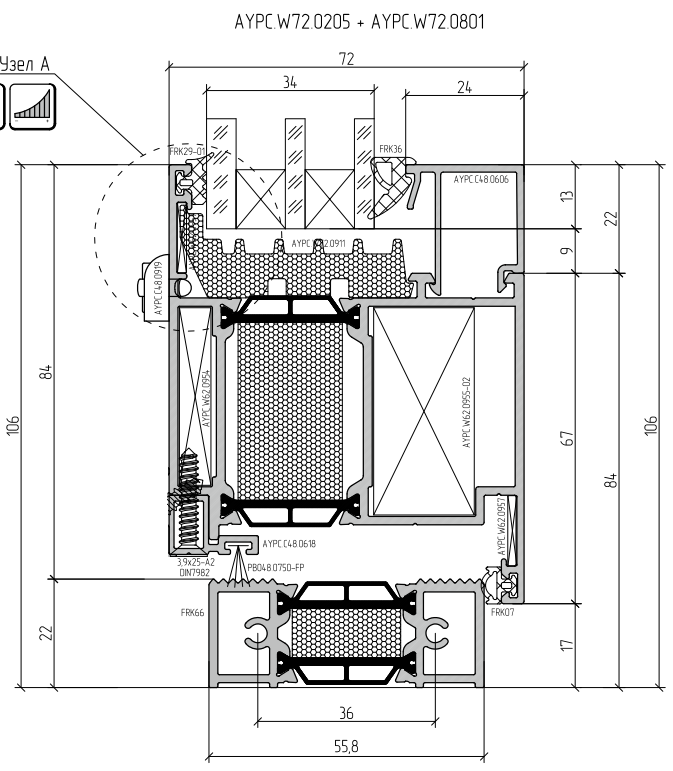

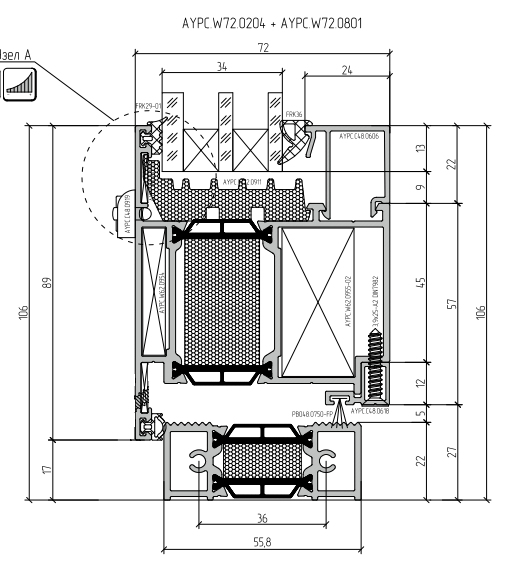

| Порог + створка двери открывание ВОВНУТРЬ (Z-створка) | Порог + створка двери открывание НАРУЖУ (Т-створка) |
|---|---|
 |
 |

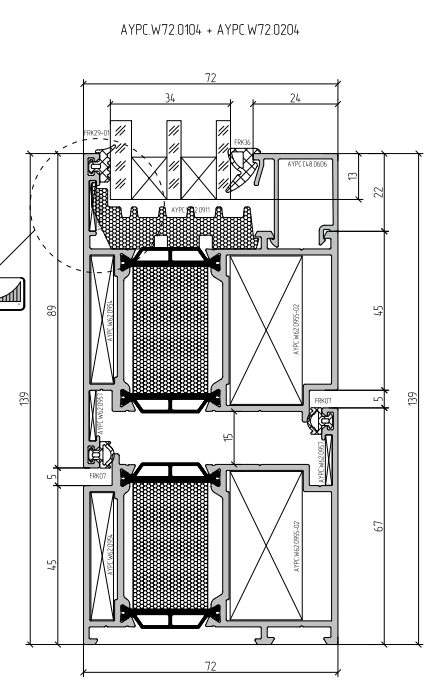

| Рама + створка двери открывание ВОВНУТРЬ (Z-створка) | Рама + створка двери открывание НАРУЖУ (Т-створка) |
 |
 |
Сечение узлов конструкций с соединителями

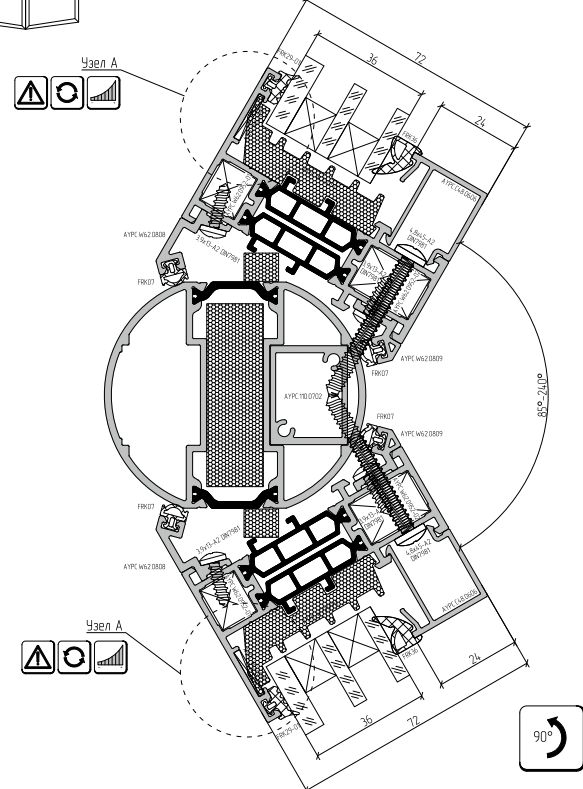

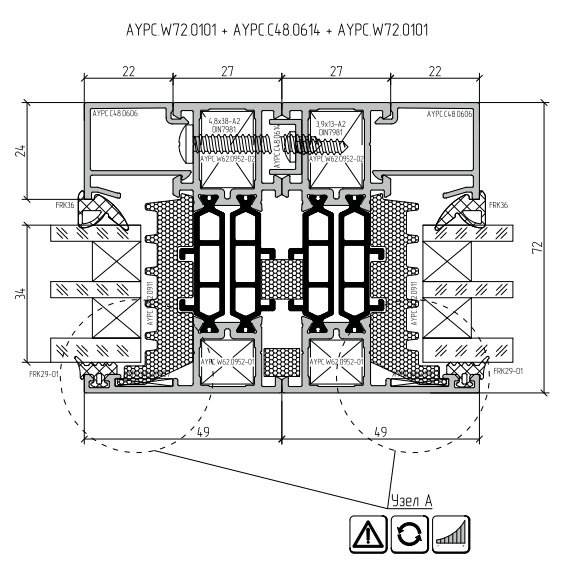

| Соединитель w72 (выравнивающий профиль) | Эркерный соединитель W72 |
|---|---|
 |
 |

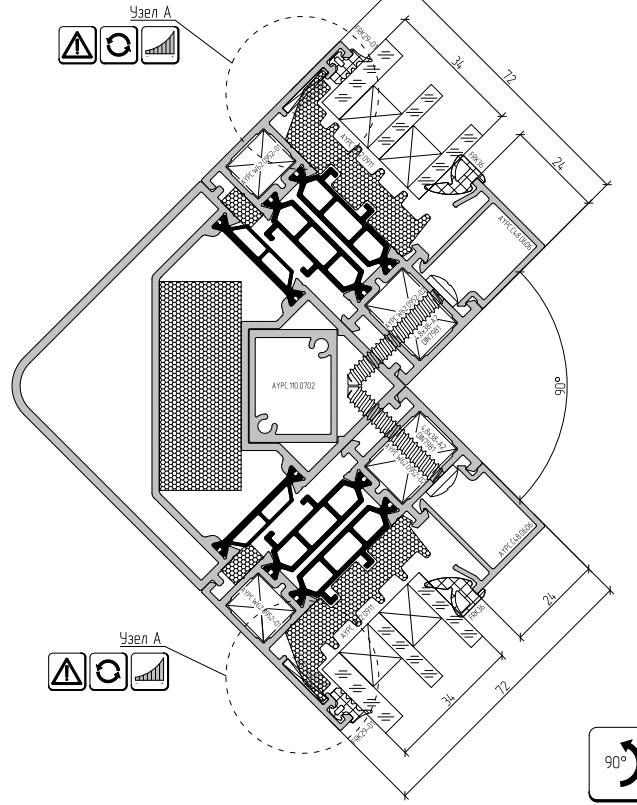

| Угловой соединительW72 | |
 |
ALUTECH W.62 чертежи узлов
Сечение узла оконной конструкции (рама+створка)

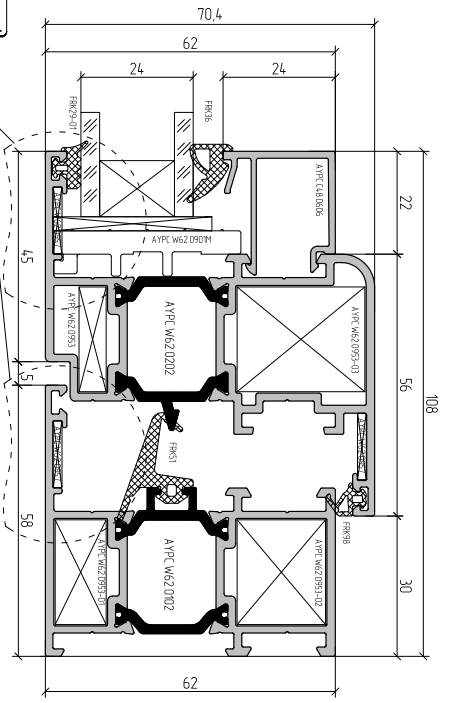

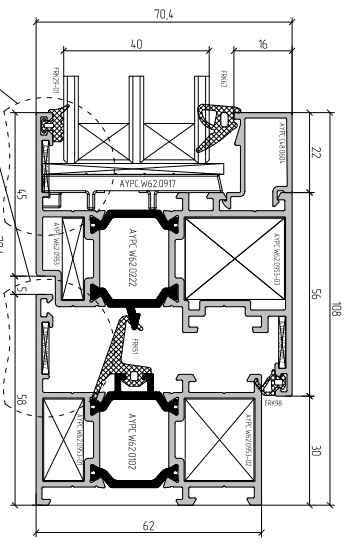

| Створка 202 | Створка 222 |
|---|---|
 |
 |
Сечение узлов дверных конструкций

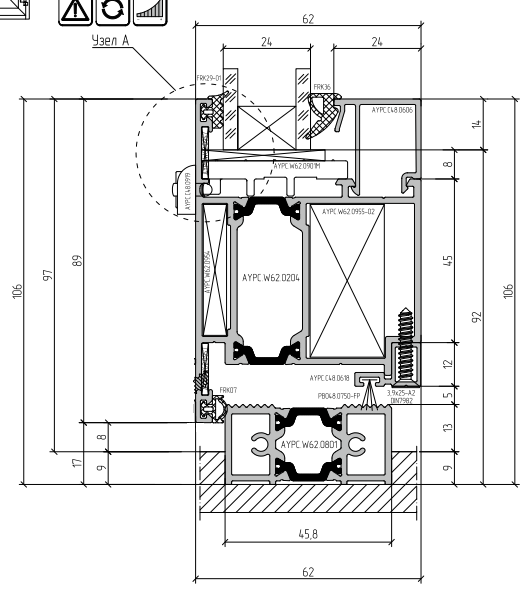

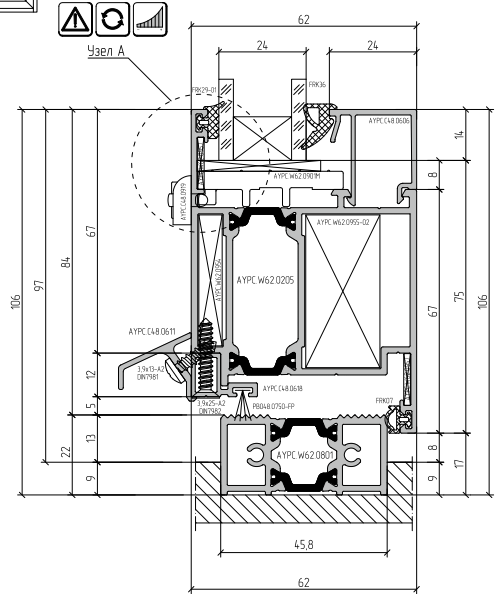

| Порог + створка двери открывание ВОВНУТРЬ (Z-створка) | Порог + створка двери открывание НАРУЖУ (Т-створка) |
|---|---|
 |
 |

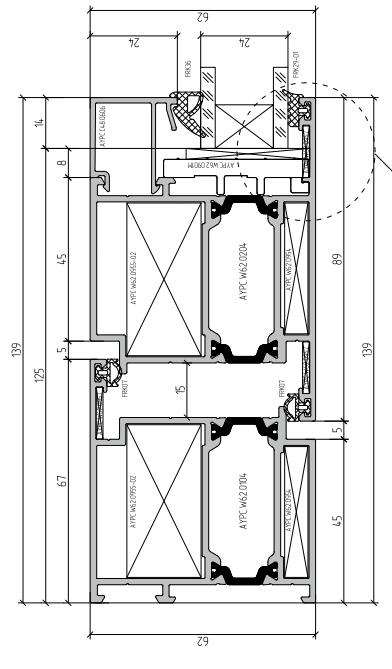

| Рама + створка двери открывание ВОВНУТРЬ (Z-створка) | Рама + створка двери открывание НАРУЖУ (Т-створка) |
 |
 |

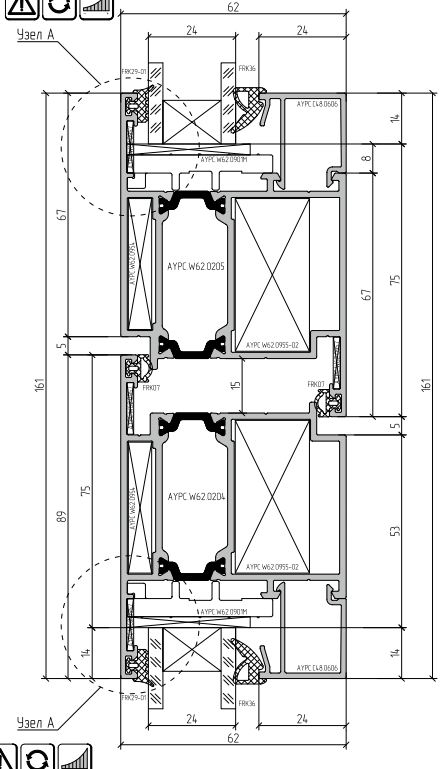

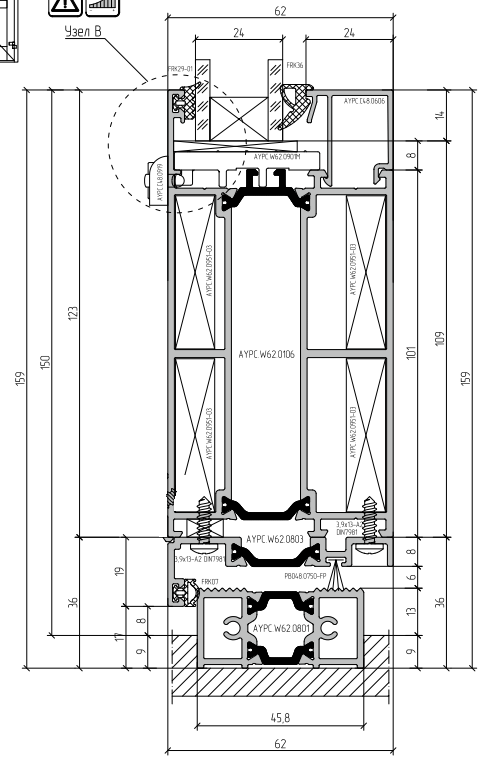

| Порог + створка с ЦОКОЛЕМ | Штульповое соединение (створка T + створка Z) |
 |
 |
Сечение узлов конструкций с соединителями

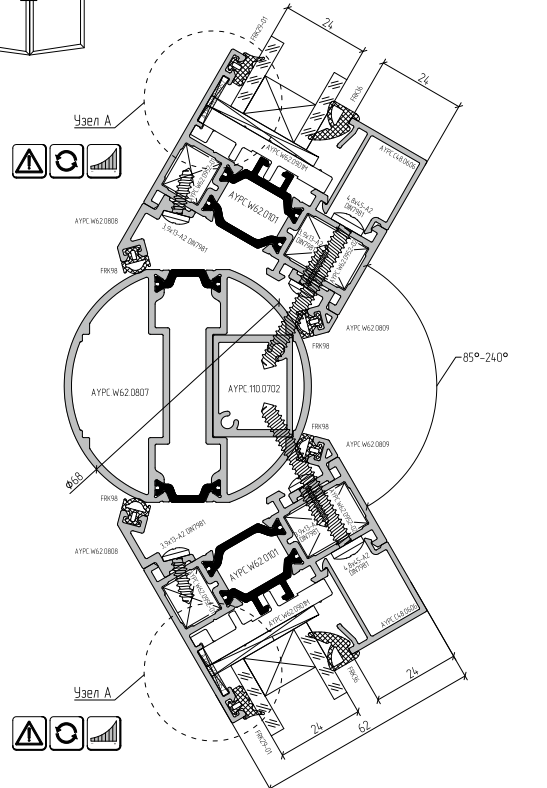

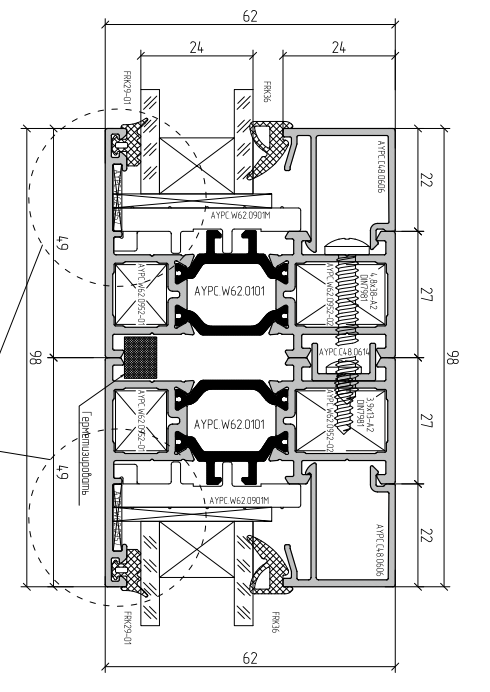

| Соединитель w62 (выравнивающий профиль) | Эркерный соединитель w62 |
|---|---|
 |
 |

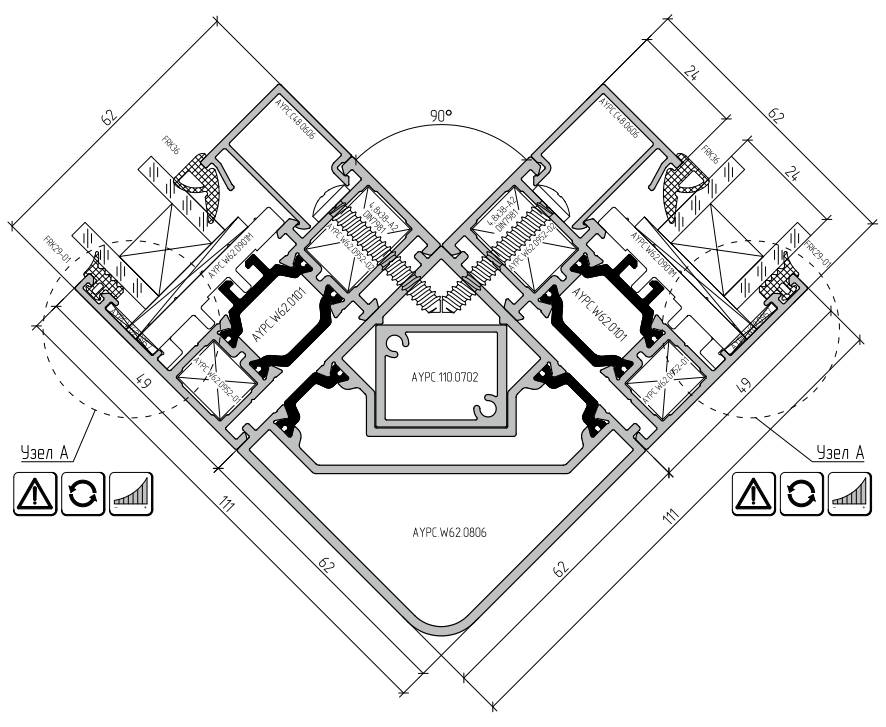

| Угловой соединительW62 | Усиленный соединитель W62 16мм |
 |
 |
ALUTECH W72 HS скрытая створка чертежи узлов

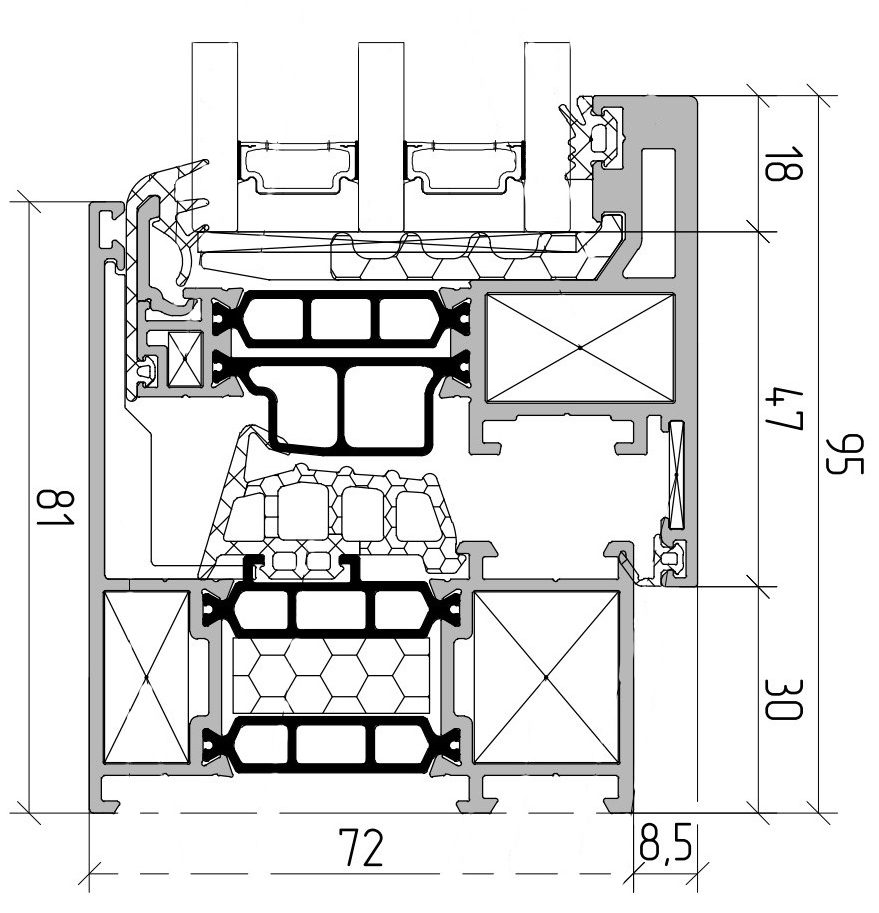

Сечение узла со скрытой створкой

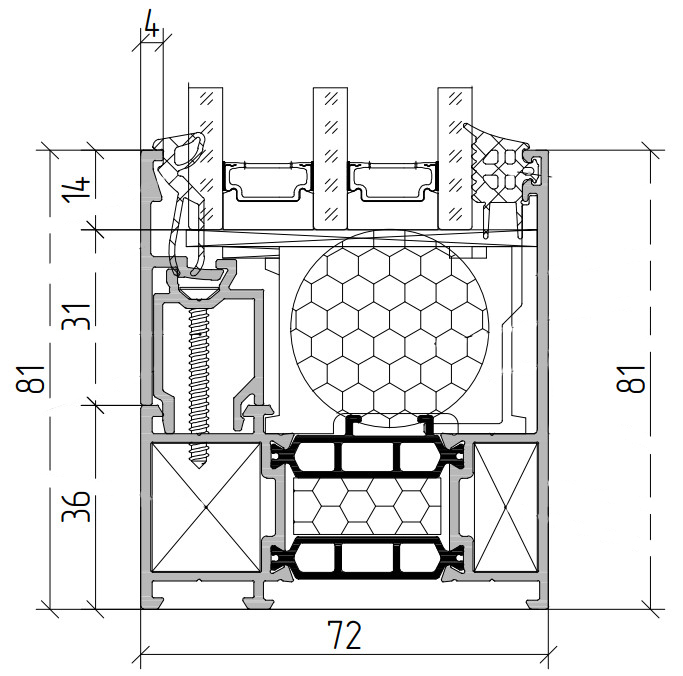

Сечение узла глухого окна
