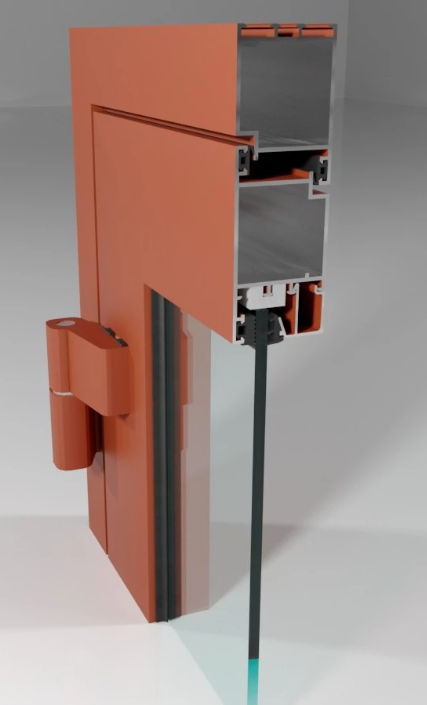

Сиал КП45

Система СИАЛ КП45 предназначена для изготовления офисных перегородок.
Легкими алюминиевыми светопрозрачными конструкциями можно разделить пространство зала на торговые помещения, ограничить площадь в выставочных комплексах.
Телефонные кабины, стойки регистрации в поликлиниках, кассовые перегородки в банках.
Широкое применение система получила при изготовлении конструкций входных групп и тамбуров.

Фактически это система идеально подходит для изготовления простых окон и дверей со стандартными габаритами и типами открываний. Она в первую очередь рассчитана на корпоративные заказы, поскольку простота конструкции и отсутствие дополнительных элементов обеспечивает очень конкурентное ценообразование конструкций из Сиал КП45.

Данная система доступна в комплектации ГОСТ.

Основные параметры

  • Монтажная глубина профиля - 45 мм
  • Толщина заполнения от 4 мм до 24 мм

Доступные типы оконных конструкций: поворотные, поворотно-откидные, фрамуги.
Доступные типы дверных конструкций: створки внутреннего и наружного открывания, штульповые. Есть возможность изготовить створку с цоколем.

Ограничения

Допустимые габариты оконных створок определяются используемой фурнитурой. Для Сиал КП45 это - HOPO.

Допустимые габариты дверных створок представлены на схеме:

552

  • Максимальная высота створки - 2500мм
  • Максимальная ширина створки - 1250мм
  • Минимальная ширина активной створки - 600мм
  • Минимальная ширина штульповой створки - 350мм

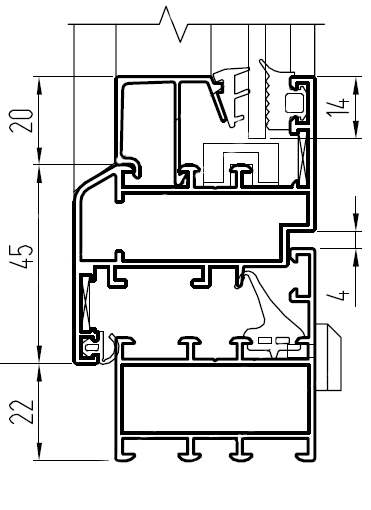

Сечение узла оконной конструкции

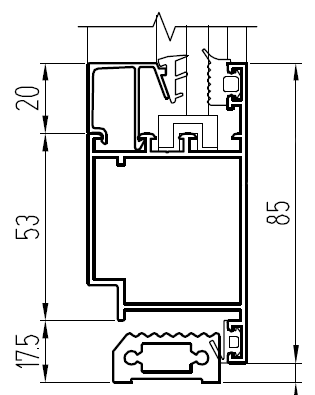

Сечение узла дверной конструкции

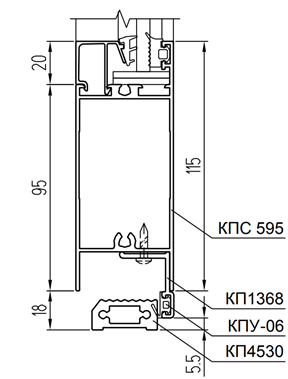

Сечение узла дверной конструкции с цоколем

Полный системный каталог Сиал КП45 можно посмотреть в статье Системные каталоги

Построение в WinDraw

При построении просьба пользоваться шаблонами.
