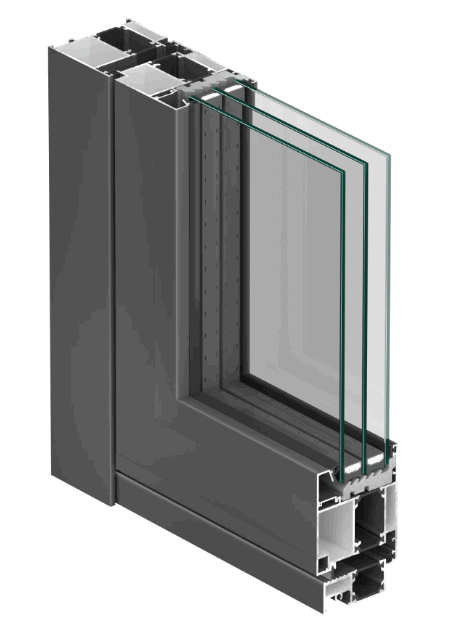

Сиал СТ71
«Теплая» система СИАЛ СТ71 предназначена для изготовления «теплых» окон, створок, дверей для коммерческого, жилищного и промышленного строительства. В процессе разработки в них максимально учтены современные требования по эстетике, удобству переработки, теплотехнике и экономичности.
Двери из системы СИАЛ СТ71 применяются для обустройства дверных проемов разного назначения — от массового жилищного строительства до индивидуальных коммерческих и промышленных объектов.
Фактически это система идеально подходит для изготовления простых окон и дверей со стандартными габаритами и типами открываний. Она в первую очередь рассчитана на корпоративные заказы, поскольку простота конструкции и отсутствие дополнительных элементов обеспечивает очень конкурентное ценообразование конструкций из Сиал СТ71.
Данная система доступна в комплектации ГОСТ.
Основные параметры
- Монтажная ширина профиля — 71мм
- Размер терморазрыва — 34 мм
- Толщина заполнения от 16мм до 56мм
Доступные типы оконных конструкций: поворотные, поворотно-откидные, фрамуги.
Доступные типы дверных конструкций: створки внутреннего и наружного открывания, штульповые. Есть возможность изготовить створку с цоколем.
Ограничения
Допустимые габариты оконных створок определяются используемой фурнитурой. Для Сиал СТ71 это — HOPO.

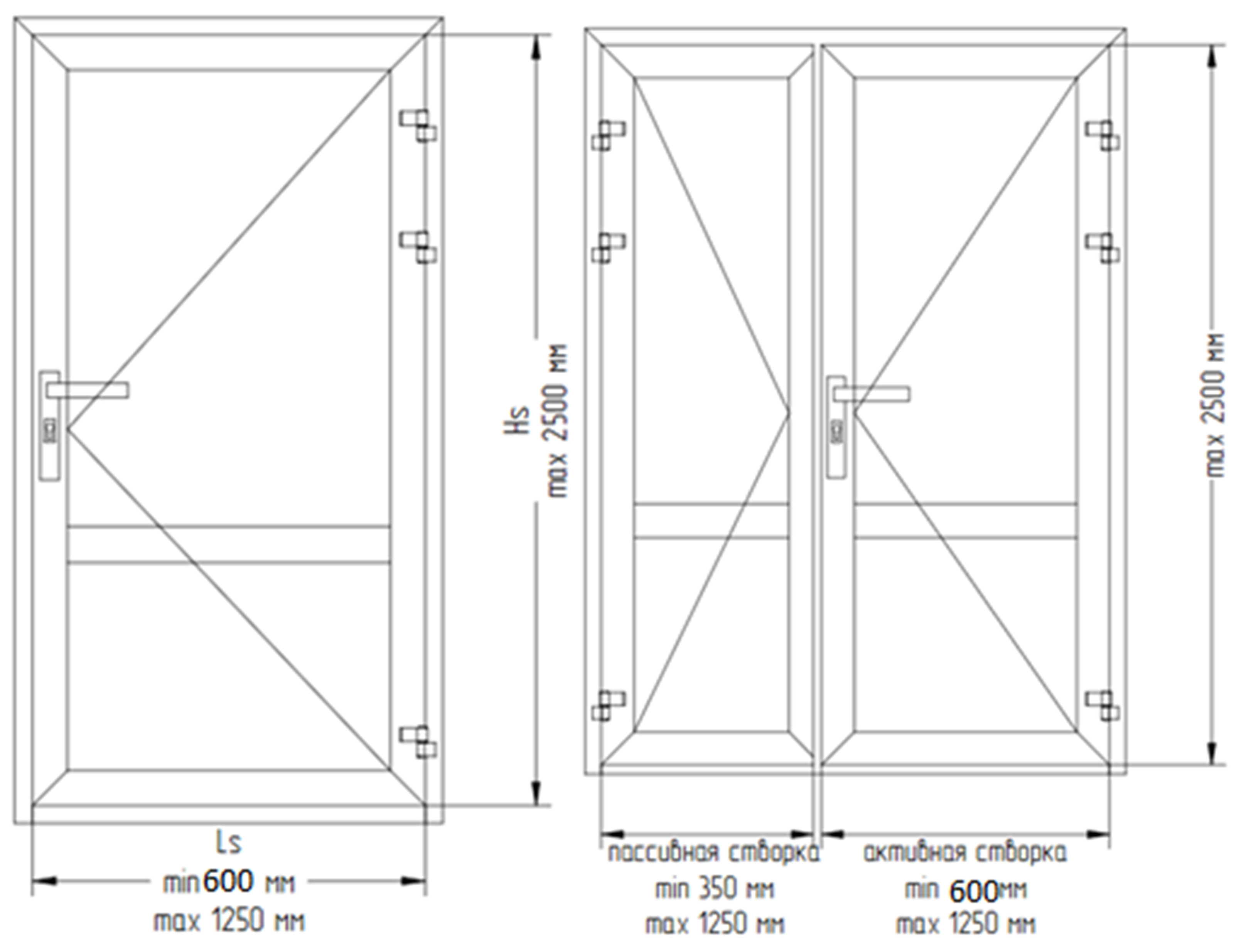

Допустимые габариты дверных створок представлены на схеме:
- Максимальная высота створки - 2500мм
- Максимальная ширина створки - 1250мм
- Минимальная ширина активной створки - 600мм
- Минимальная ширина штульповой створки - 350мм
Сечения узлов

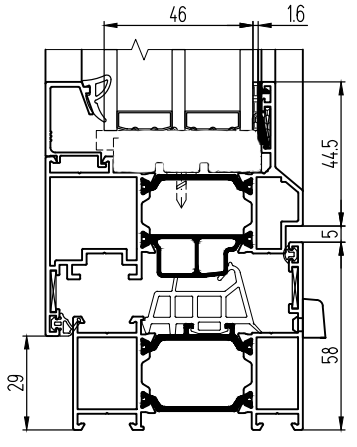

Сечение узла оконной конструкции

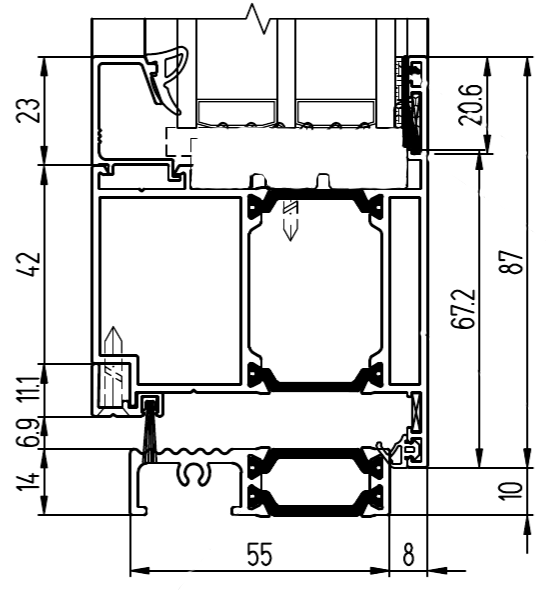

Сечение узла дверной конструкции

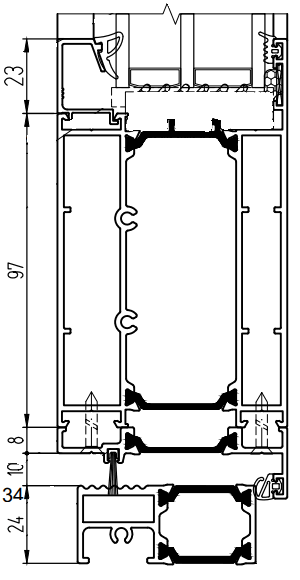

Сечение узла дверной конструкции с цоколем
Полный системный каталог Сиал СТ71 можно скачать в статье Сиал СТ71 - каталог.
Построение в WinDraw
При построении просьба пользоваться шаблонами.
