Система Слайд
Безрамное остекление — идеальное решение для частных домовладений, когда нужно создать невидимое ограждение для беседок, веранд и иных холодных помещений.
Основное преимущество — практически полное отсутствие видимых несущих балок, а значит максимум стекла и света.
Система СЛАЙД — это один из видов безрамного остекления, где створки сдвигаются вдоль направляющих, заезжают одна за другую и открывают большой проем.
Схематично это выглядит так:
Преимущества данной системы:

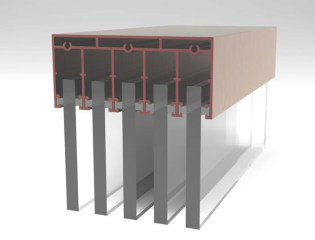

1. Трех- или пятирельсовая рама
Данная система может собираться как на раме с тремя направляющими, так и с пятью. «Трехрельсовая» или «пятирельсовая» рама выбирается исходя из количества створок на изделии.
2. Устойчивость к изменению геометрии проема
Возможность беспроблемной эксплуатации в проемы даже некапитальных построек: беседок, веранд. Изменение геометрии проема (например, весной многие постройки «ведет», особенно если недалеко есть водоем) не влияет на работоспособность системы. Провисание верхней балки компенсируется большим зазором между стеклом и верхней направляющей.
3. Пристеночные профили в базе
В базе система оснащена пристеночными профилями, что облегчает примыкание конструкции к проему.

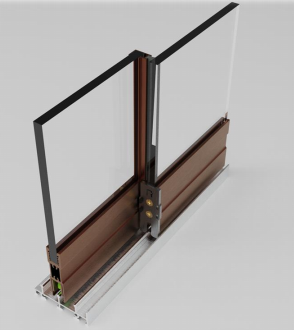

4. Зацепление панелей
Специальная конструкция нижнего стекольного профиля позволяет при движении панелей в обе стороны производить их зацепление друг за друга.
5. Два порога на выбор
Стандартный высотой 23 мм и накладной высотой 11 мм для создания безбарьерной среды.
Порог доступен и для трехрельсовой конструкции, и для пятирельсовой.
| Изображение | Наименование | Артикул |
|---|---|---|
 |

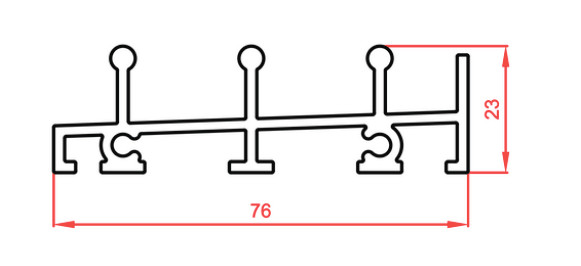

Порог 3-х рельсовый | RS1323 |
 |

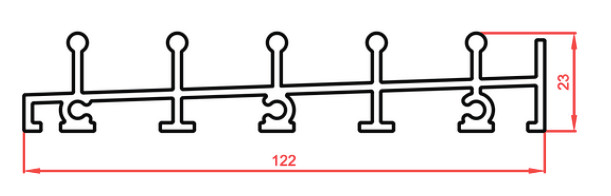

Порог 5-ти рельсовый | RS1325 |
 |

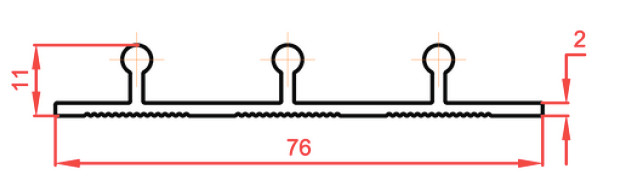

Накладной порог 3-х рельсовый | RS13231 |
 |

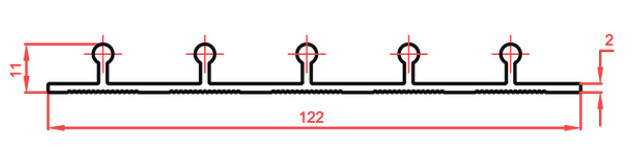

Накладной порог 5-ти рельсовый | RS13251 |
Ограничения конструкции:
| Параметр | Значение |
|---|---|
| Количество полозьев на направляющей | 3 и 5 |
| Количество панелей | 3-х полозная: от 2 до 6 шт. 5-ти полозная: от 2 до 10 шт. |
| Заполнение | Закаленное стекло 10 мм |
| Максимальная высота конструкции | 3200 мм |
| Минимальная ширина панели | 600 мм |
| Максимальная ширина панели | 1100–1200 мм |
| Максимальная длина конструкции | не ограничена |
Закаленное стекло допустимо использовать только с полировкой края.
Схема монтажа:

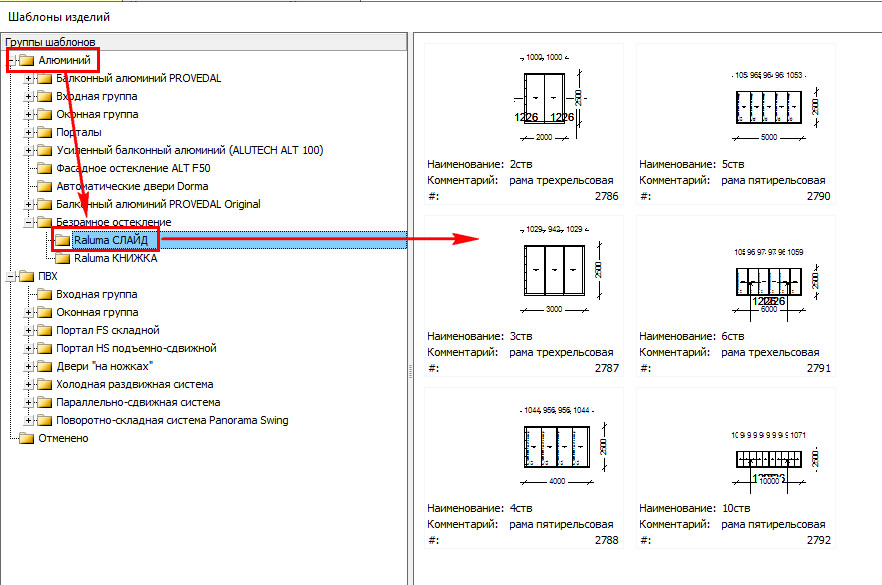

Построение в программе
Для построения просим пользоваться шаблонами!
