Стеклянное ограждение Титан

Стеклянное ограждение идеально подойдет в качестве парапета для создания безопасной прозрачной преграды на верандах, балконах, террасах.

Строение такой конструкции довольно простое:

1. Направляющий профиль, который крепится к полу и в который вставляется стекло. Этот профиль может быть покрашен в любой цвет по каталогу RAL.
2. Само стекло. В нашем случае — закаленный триплекс толщиной 20 мм с полировкой торцов стекла. Остекление должно быть безопасным при эксплуатации, этим и обусловлен выбор толстого закаленного стекла в составе триплекса.

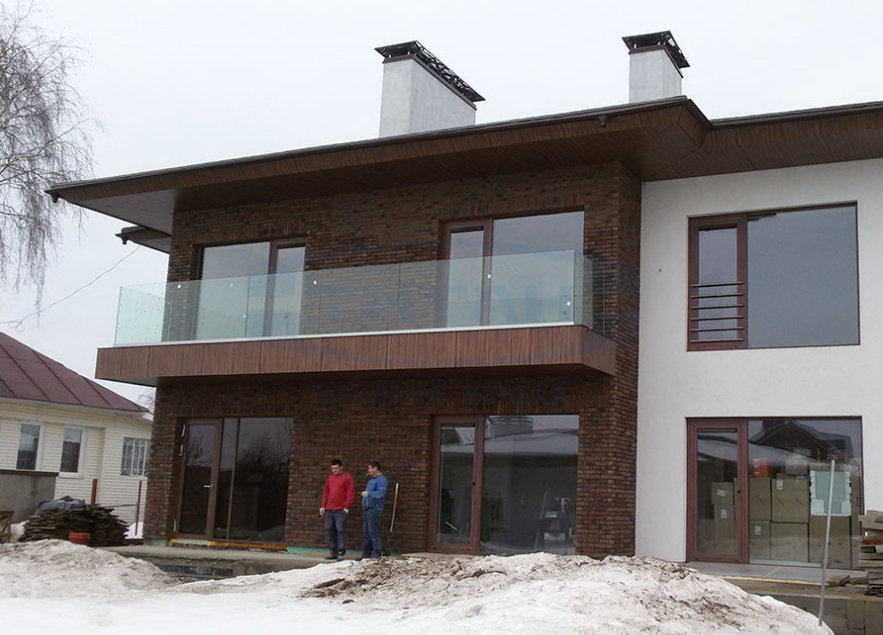

3. По желанию заказчика — сверху ограждающей конструкции может быть установлен круглый поручень из нержавейки. НО! Можно использовать и без поручня (см. фотографию выше). Если используем без поручня, то верхний стык триплексов может быть неровным!

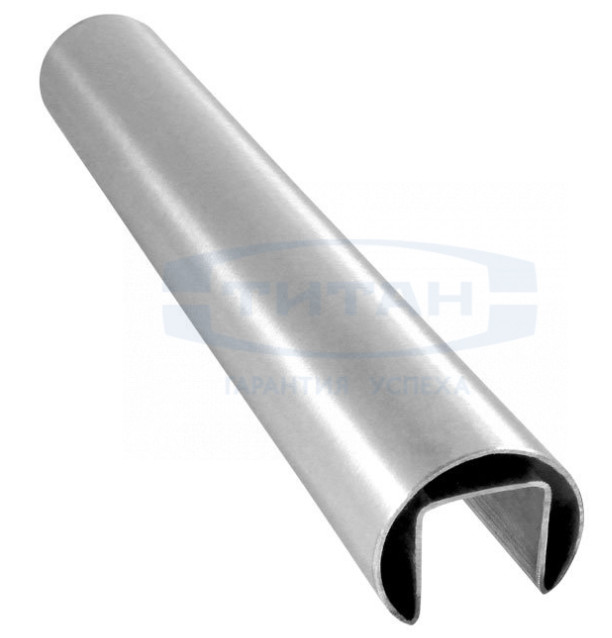

Поручень выглядит вот так:

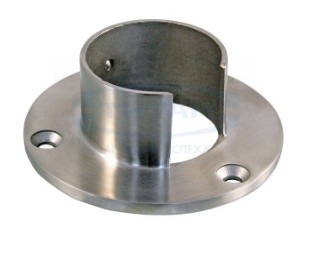

Если поручень крепится к стене, то используется специальное торцевое крепление:

Если поручень к стене не крепится, то его торец закрывает специальная заглушка:

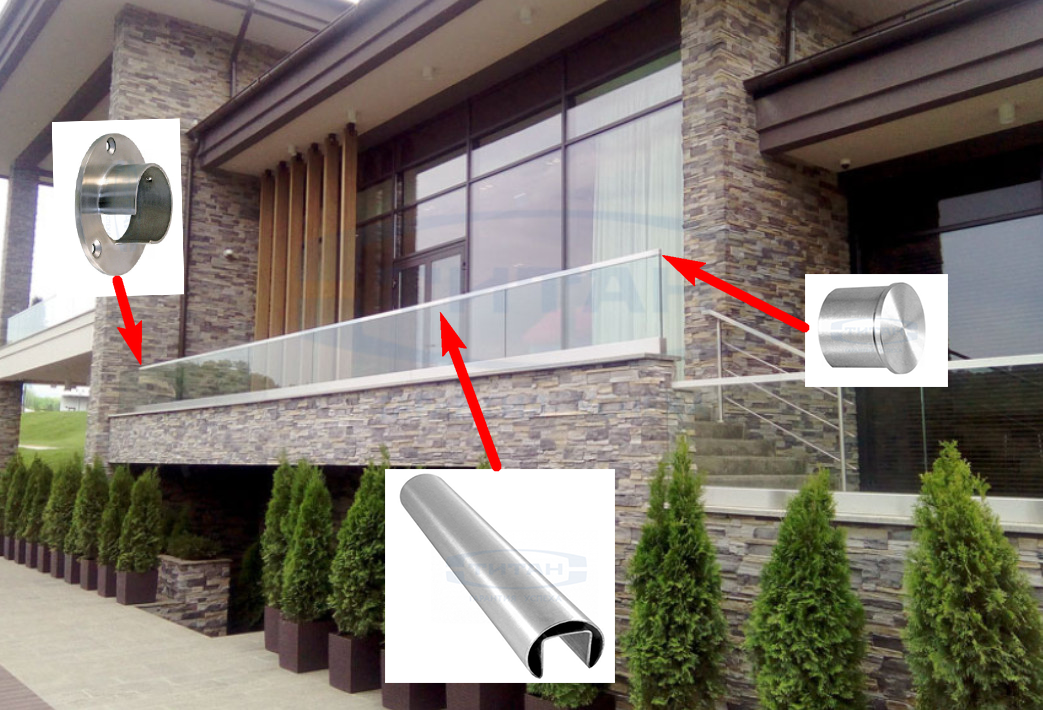

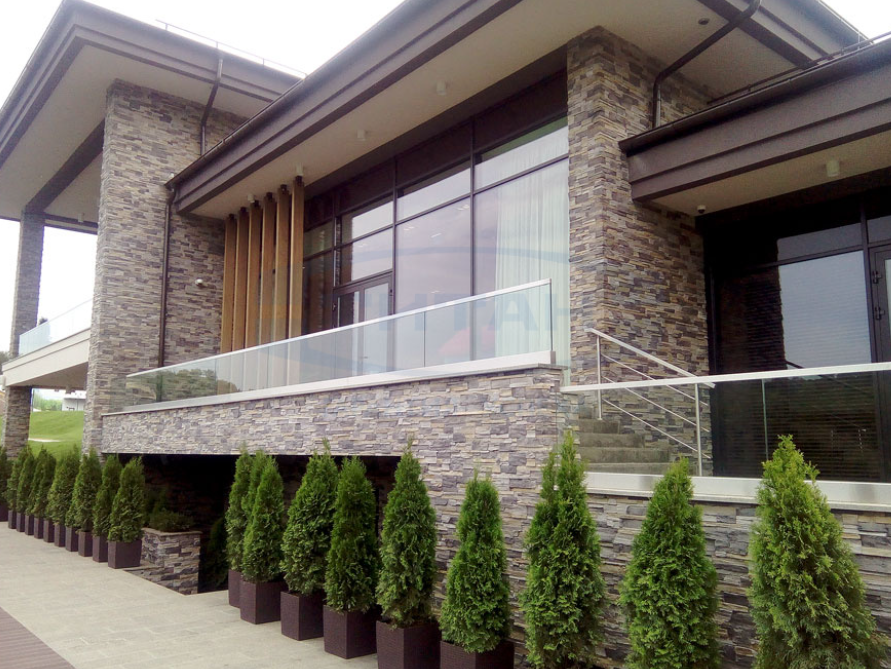

На фотографии ниже ограждение крепится к стене только с одной стороны. Соответственно, один торец ограждения будет закрывать торцевое крепление к стене, а другой — заглушка:

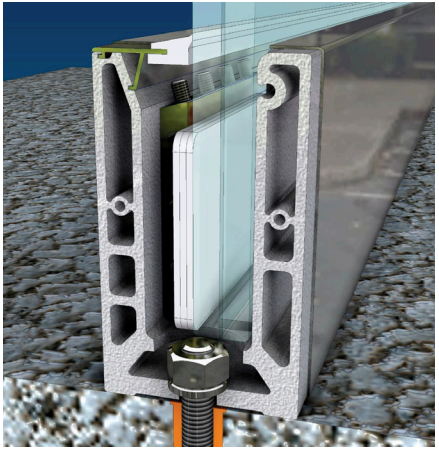

Узел примыкания ограждения к полу:Узел примыкания ограждения к полу:

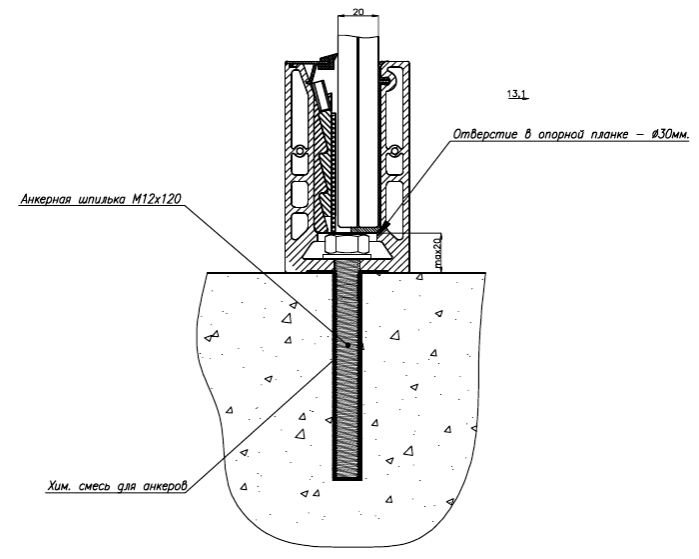

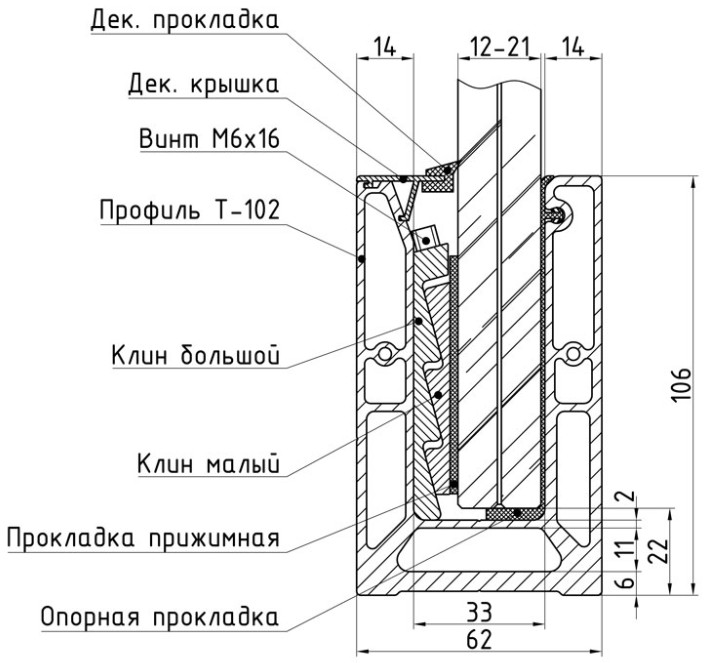

Чертеж узла:Чертеж узла:

Ограничения:Ограничения:

• Высота конструкции — минимум 200 мм, максимум 1200 мм
• Ширина конструкции — минимум 30 мм, максимум не ограничен

Схема крепления профиля:Схема крепления профиля:

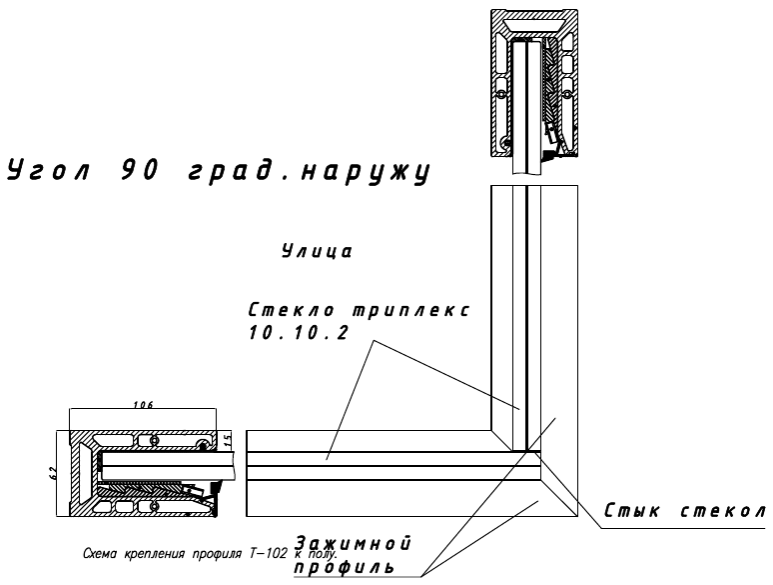

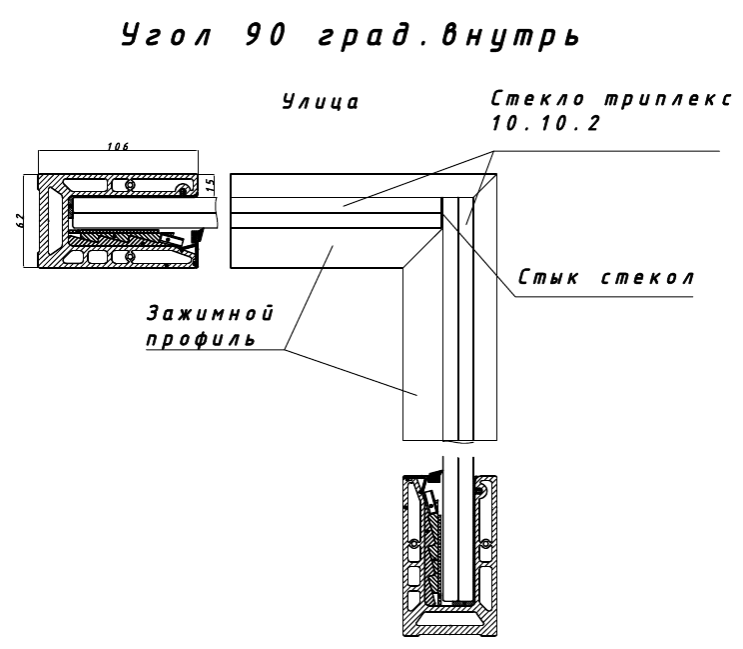

Схема стыковки стеклянного ограждения под углом 90 градусов (размеры в программе указываются с уличной стороны):Схема стыковки стеклянного ограждения под углом 90 градусов (размеры в программе указываются с уличной стороны):

Построение в программе:Построение в программе:

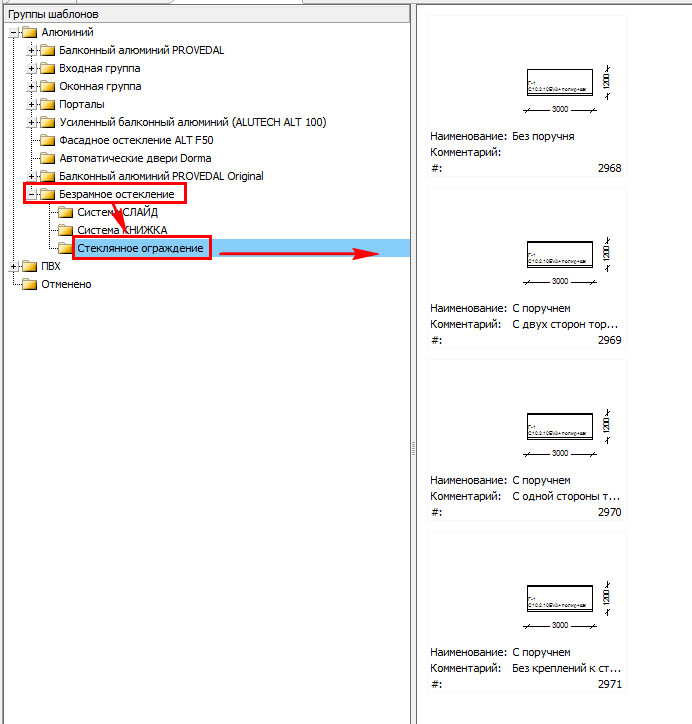

1. Выберите нужный шаблон:

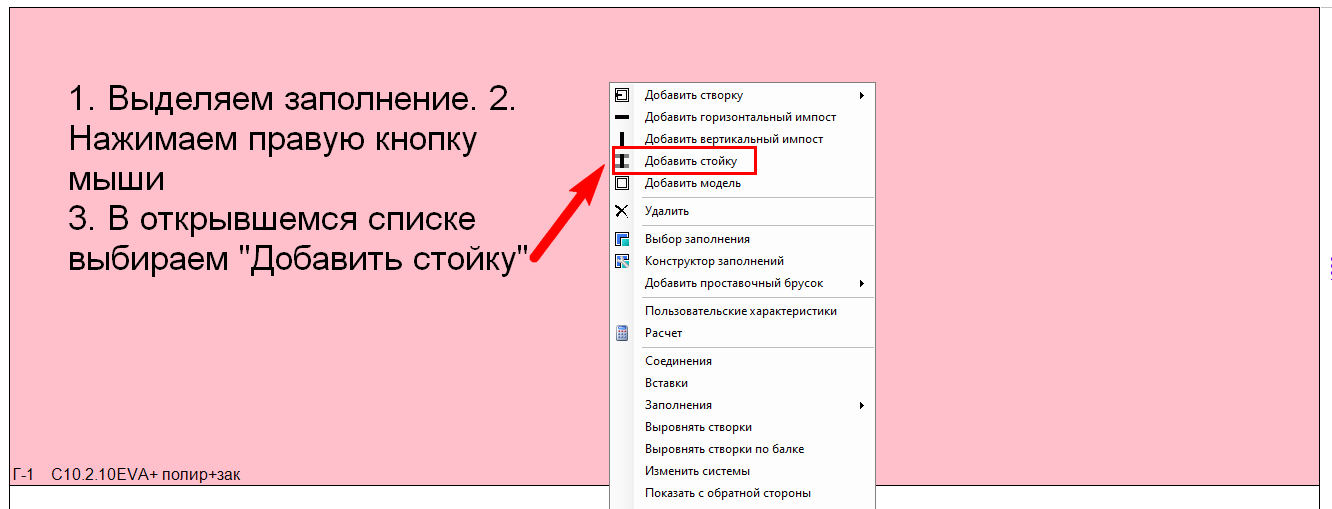

2. Если Вам нужно ограждение сделать не из одного листа стекла, а из нескольких, то разделите единое стекло-триплекс на части импостами.

Мы можем сделать триплекс до 5000 мм шириной. НО! ВАЖНО! 1 кв.м используемого в данных конструкциях триплекса весит 50 кг. Это большой вес. Обговорите с клиентом условия монтажа (сможет ли клиент установить один большой лист триплекса или лучше использовать несколько листов поменьше).

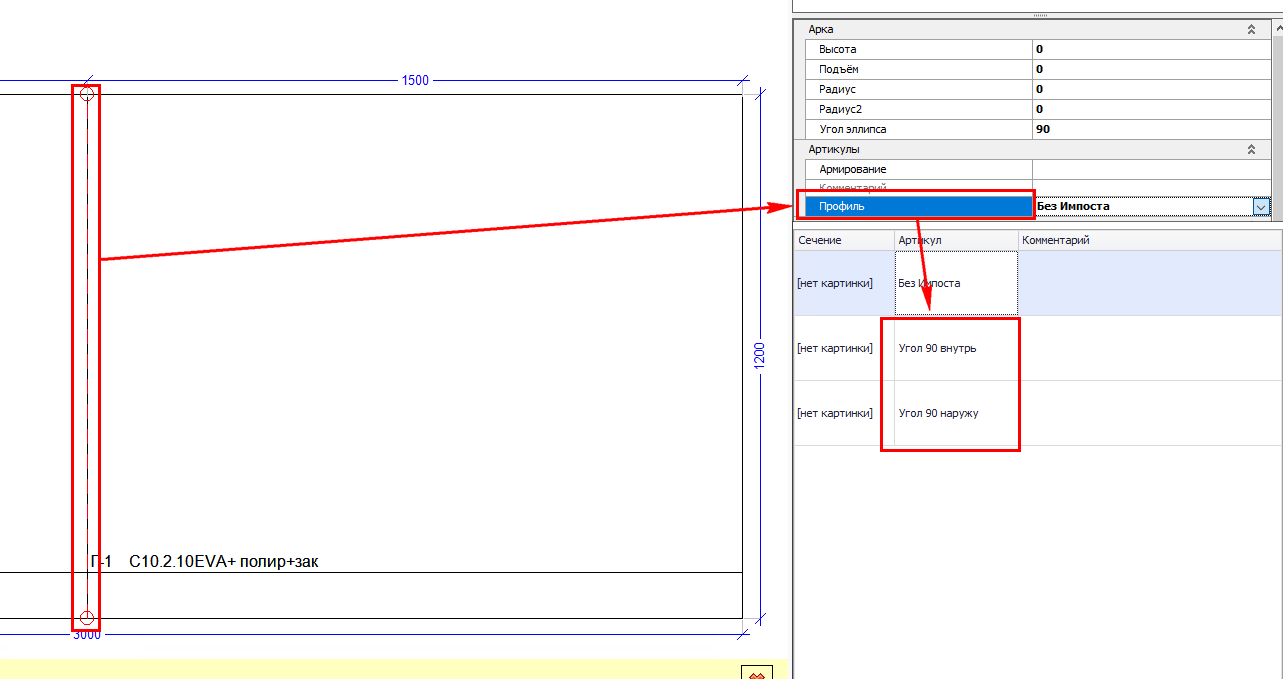

3. Если Вам нужно сделать ограждение под углом 90 градусов:

Меняем на угол 90 градусов:
