Французский балкон ALUTECH JB

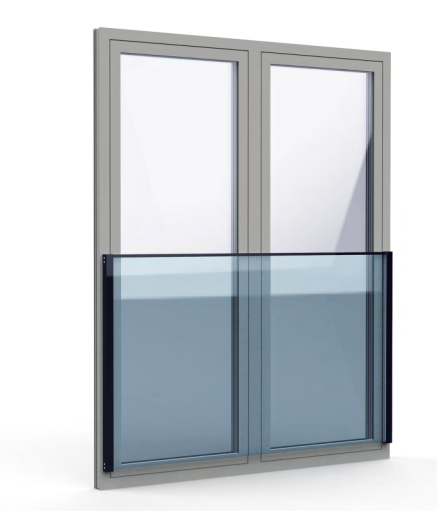

Французский балкон — тип балкона, не имеющего собственной балконной площадки — ограждение устанавливается непосредственно в проёме с наружной стороны, прямо перед дверью. Ограждение представляет собой многослойное стекло-триплекс, закрепленное по бокам в алюминиевых профилях с использованием EPDM уплотнений.
Почему именно французский балкон?
- Надежное и безопасное ограждение проемов при открытых створках
- Естественное освещение внутренних помещений
- Широкий угол обзора окружающего пространства
- Легкость восприятия конструкций как изнутри помещения, так и со стороны фасада
Когда нужно устройство ограждения?

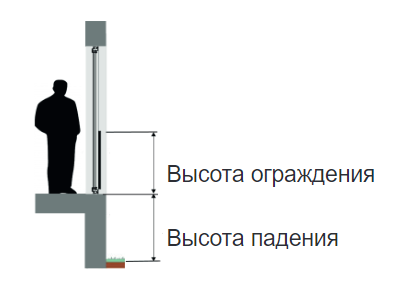

При высоте возможного падения из открытых окон 0,5-1 м требуется устройство ограждения. Высота ограждения должна быть минимум 1 м, а при высоте падения от 12 м, высота ограждения должна быть 1,2 м. В случае наличия под окном парапета высотой менее 1,2 м, высота ограждения вместе с парапетом должна быть 1,2 м. В школах и дошкольных учреждениях рекомендуется использование ограждений высотой 1,2 м во всех случаях. Верх нижнего профиля оконной коробки и другие выступы высотой от 30 мм считаются верхом высоты падения.
Ограничения
- Отстроить ФБ можно будет только на линейке NEO и Original: Профильная система: Thermo, Delight, Intelio. Алюминиевый профиль: Алютех, Alumark, Кrauss.
- Форма окна может быть только прямоугольной, либо квадратной.
- Цвета профиля: RAL 9016 белый; RAL 7016 антрацитово-серый; как внешний цвет изделия (в заводском цвете алютех: любой RAL по цвету профиля будет определяться в WD автоматически).
- Толщина заполнения: 12,5 – 21,5 мм в зависимости от профиля направляющей
- Высота стекла: Min 500 мм - max 1200 мм
- Максимальный размер: ширина - 1800 м; высота - 1200 м.
- Толщина экрана:
- 12мм шир до 1400мм: C6.6.4 ExCl зак EVA полир
- 18мм шир до 1600мм: C8.8.2 ExCl зак EVA полир
- 20мм шир до 1800мм: C10.10.2 ExCl зак EVA полир
При ширине более 1800мм - требуются дополнительные испытания. Испытания проводятся по запросу. Расчет стоимости стекла (триплекс) выполняется по запросу.
Чертежи

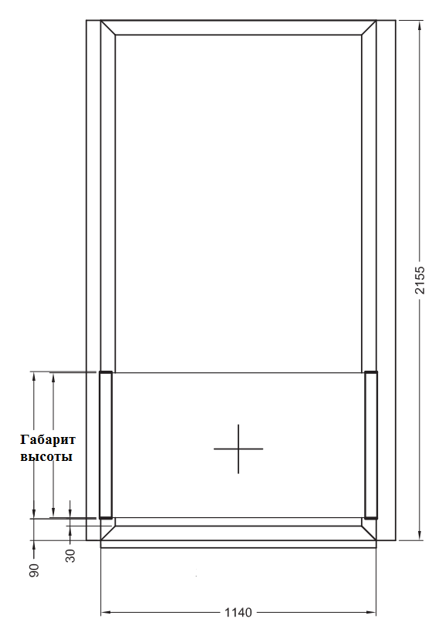

Габарит высоты ограждения относительно изделия:

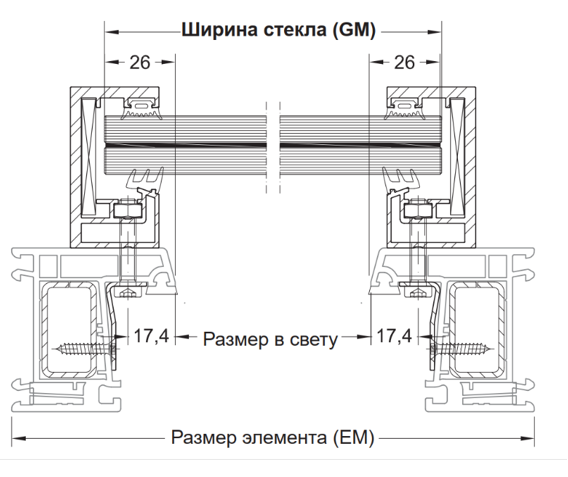

Чертеж узла ограждения относительно конструкции:

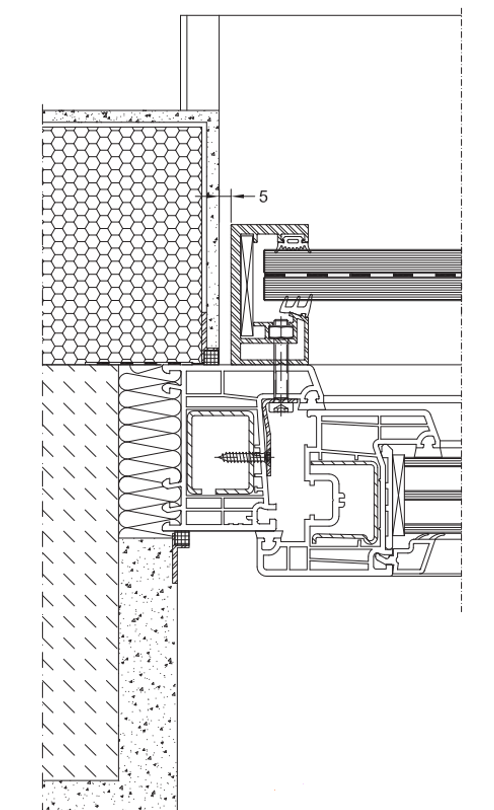

Чертеж узла ограждения относительно конструкции на фасаде с внешним утеплением:
Инструкция по монтажу французского балкона: СКАЧАТЬ ТУТ
Построение в программе WinDraw

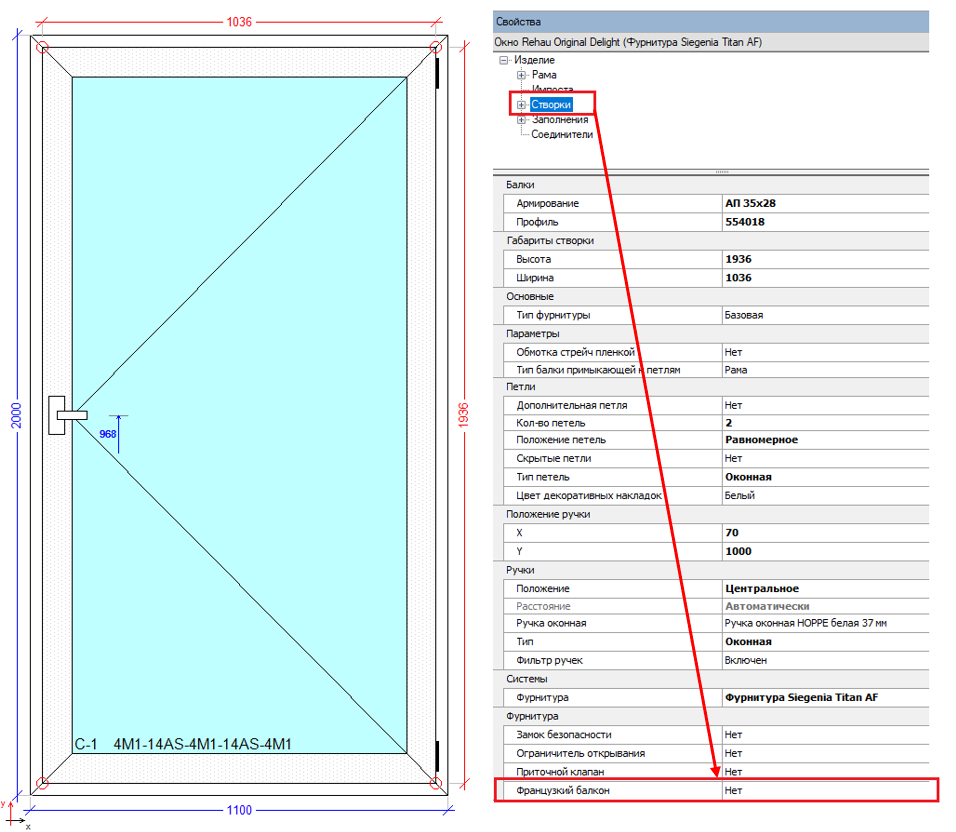

В свойстве створки выбираем пункт "Французский балкон":

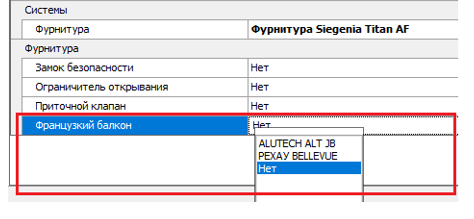

Из выпадающего списка выбираем ALUTECH JB:

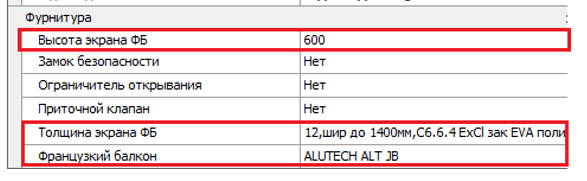

Появились дополнительные параметры французского балкона: высота и толщина экрана. Выбираем нужное:
Высота экрана заполняется самостоятельно. Стандартные значения высоты экрана (заполняются в ручную): 600мм, 900мм, 1200мм. Толщина экрана выбирается из выпадающего списка.

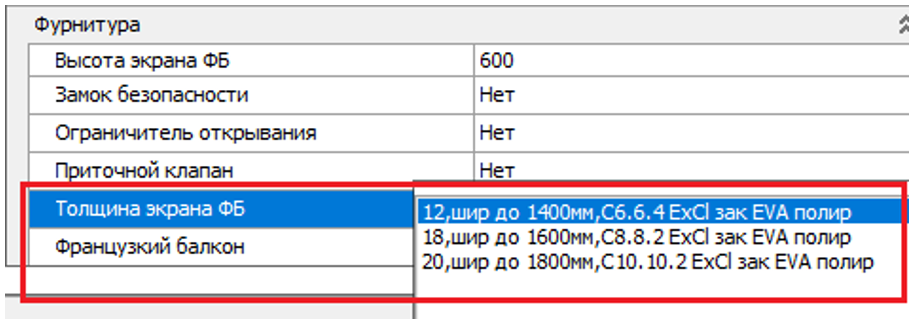

Обратите внимание, в выпадающем списке есть подсказка - к какой ширине экрана какой триплекс выбрать:
