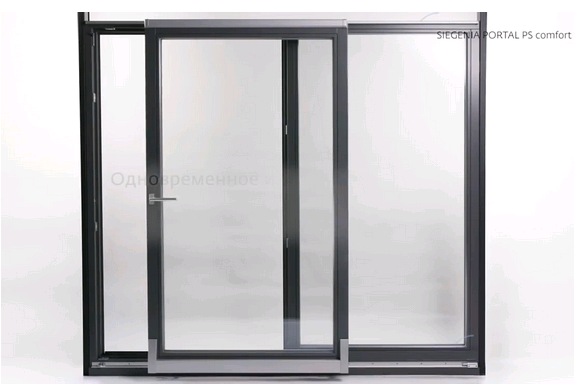

Портальная фурнитура Siegenia PSK160 Comfort
Особенности системы
В новом PORTAL PSK160 comfort процесс открывания и закрывания, благодаря инновационным удобным комплектующим и ограничению на функции сдвигания, не только легкий и надежный, но и абсолютно интуитивный. С комфортом плавного втягивания, которому нет равных.
Мягкое открывание и закрывание створки обеспечивается благодаря оптимизированной траектории закрывания. Установленные по диагонали демпферы притормаживают створку при закрывании и значительно снижают остаточную вибрацию.
Бесшумное и устойчивое движение створки происходит за счет сбалансированной кинематики.
Отличается от параллельно-сдвижного портала с фурнитурой Siegenia PS200 Comfort только:
- наличием функции откидывания
- ограничением веса створки до 160 кг
- положением ручки при откидывании
Технические данные
Выход створки от плоскости рамы 125 мм
Зазор между рамой и открытой створкой =
- 65, 55, 45 мм — при сдвиге на глушняк (125 минус толщина створки 60, 70, 80)
- 45, 35, 25 мм — при сдвиге на фальшстворку (минус выступ створки)
Для установки нижней направляющей от пола до низа створки не менее 35 мм.
Крепление нижней направляющей без поддерживающего профиля возможно при весе створки не более 160 кг.
Ограничения
- Макс. масса створки 160 кг.
- Внешняя ширина рамы не более 4000 мм для белого и не более 3000 мм для цветного
Для створки белого цвета:
- Ширина 710 мм — 1600 мм
- Высота 880 мм — 2440 мм
Для ламинированной/крашеной створки:
- Ширина 710 мм — 1440 мм
- Высота 880 мм — 2140 мм
Соотношение высоты створки к ширине не более 2,5 : 1
Схемы открывания
Глухие части могут быть с фальшстворками или без створок. А также вместо глухой возможна поворотная створка, только с внутренней розеткой и со съемной ручкой, но строить ее надо отдельно с поворотной фурнитурой.
Две схемы слева могут быть зеркально развернуты.
Откидывание створки возможно только при весе створки до 160 кг.

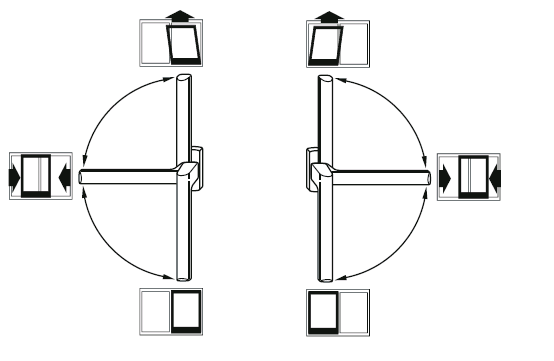

Порядок управления ручкой на PSK160 COMFORT соответственно для сдвига влево и сдвига вправо:
