Сечения узлов и техническое описание оконных профилей ПВХ
Рехау Blitz

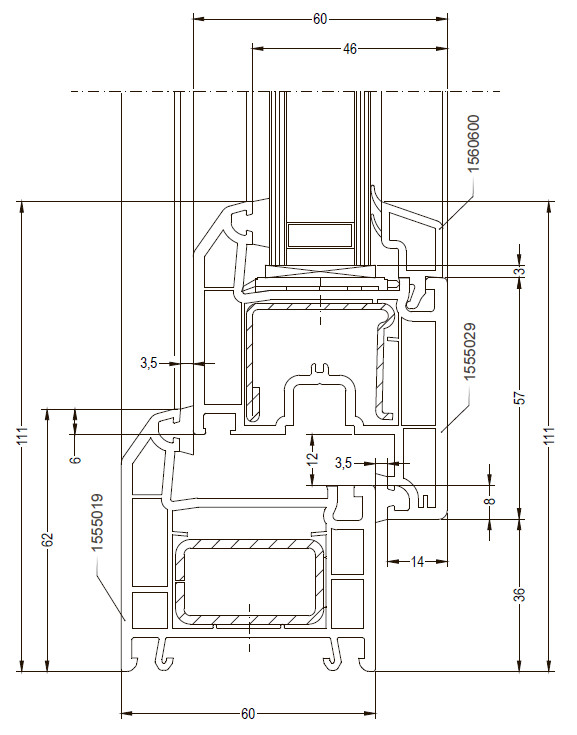

Сечение узла
Описание системы Blitz
Техническая информация РЕХАУ. Описание системы BLITZ (794600RU, 05.2025).
Технические данные:
| Параметр | Значение |
|---|---|
| Материал | ПВХ без содержания кадмия (кальций-цинковые стабилизаторы) |
| Система уплотнений | 2-х контурная, уплотнения по притворам |
| Системная глубина | 60 мм |
| Количество камер | 3 |
| Нахлест уплотнений в притворе | Снаружи: 6 мм, изнутри: 8 мм |
| Зазор притвора | 4,0±0,5 мм (протянутые) |
| Расстояние до оси фурнитурного паза | 13 мм |
| Толщина заполнения | 4–32 мм |
| Размер непрозрачной части (коробка + створка) | 105–126 мм |
| Сопротивление теплопередаче Rо пр | 0,70 м²°С/Вт (с армированием) |
| Сопротивление ветровой нагрузке | До класса А по ГОСТ 23166-99 |
| Водонепроницаемость | До класса А по ГОСТ 23166-99 |
| Воздухопроницаемость | До класса А по ГОСТ 23166-99 |
| Звукоизоляция | До класса Б по ГОСТ 23166-99 |
| Взломобезопасность | До ПВ 2 по ГОСТ 31462-2011 |
| Цветовые решения | Белые, окрашенные в массе, кашированные |
| Долговечность | Не менее 60 условных лет эксплуатации |
Отличительные особенности системы BLITZ:
- Системная глубина 60 мм и трехкамерное строение в сочетании с правильно подобранным остеклением обеспечивают необходимый уровень тепло- и шумоизоляции.
- Высококачественное двухконтурное уплотнение по притворам позволяет достичь высоких значений по воздухо- и водонепроницаемости.
- Обновлённый дизайн профилей: новое сочетание радиусов и ступенчатого наклона лицевых поверхностей обеспечивает характерный облик.
- Смещённые лицевые поверхности коробки и створки определяют классический тип оконной системы.
- Унифицированное армирование двух типоразмеров: 35х20 и 35х28 мм (для коробки и импоста — одинаковое 35х20 мм). Исключение — створка Z70 (армирование 35х42 мм).
- Предусмотрены все виды крепления механических соединителей импоста в коробку и створку (с осевой затяжкой, в область фальца остекления, двумя шурупами «на проход»).
Дополнительные возможности:
- Два типоразмера створок: Z55 и Z70.
- Створка Z70 (армирование 35х42 мм) позволяет увеличить размерные ограничения открывающихся створок, реализовать установку двухстороннего нажимного гарнитура и сборку дверных конструкций с возможностью закрывания на ключ.
- Возможности выполнения механических соединений одинаковы для створок Z55 и Z70.
Дизайн оконных профилей:
- Два контура уплотнений по притвору с достаточным нахлёстом — защита от сквозняков, пыли, протечек и теплопотерь.
- Крепление несущих деталей фурнитуры в 2 стенки ПВХ профилей или дополнительно в металл.
- Армирование коробки, створки и импоста оптимизированной формы сечения улучшает базовые противовзломные свойства конструкции.
- Монтажные ножки обеспечивают надёжный монтаж дополнительных профилей РЕХАУ.
- Новое уплотнение притвора РАУТЬЮБ обеспечивает ещё больший уровень герметичности изделий.
Рехау Constanta (до 2023 года этот профиль назывался Thermo)

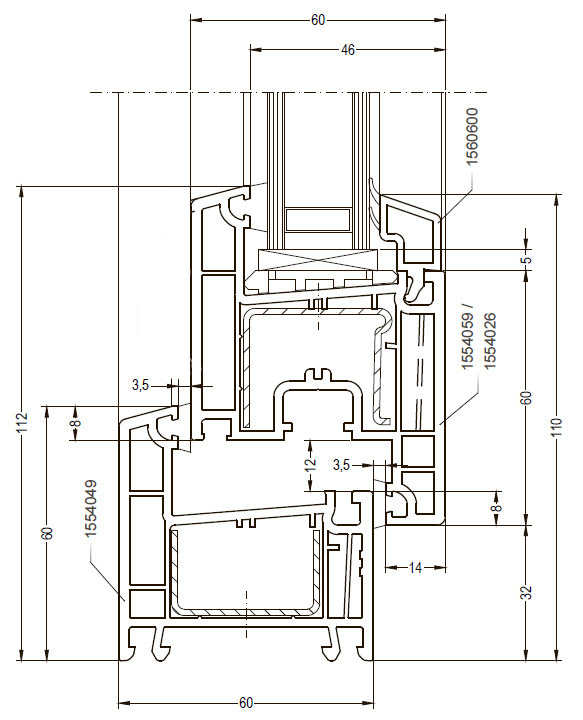

Сечение узла Рехау Constanta
Описание системы Constanta
Техническая информация РЕХАУ. Описание системы CONSTANTA (770600RU, 05.2025).
Технические данные:
| Параметр | Значение |
|---|---|
| Материал | ПВХ без содержания кадмия (кальций-цинковые стабилизаторы) |
| Система уплотнений | 2-х контурная, уплотнения по притворам |
| Системная глубина | 60 мм (у створки 57/76 — 76 мм) |
| Количество камер | 3–4 |
| Нахлест уплотнений в притворе | Снаружи: 8 мм, изнутри: 8 мм |
| Зазор притвора | 4,0±0,5 мм (уплотнения протянутые) |
| Расстояние до оси фурнитурного паза | 13 мм |
| Толщина заполнения | 4–32 мм (10–40 мм в створке 57/76) |
| Размер непрозрачной части (коробка + створка) | 112 мм (со створкой 58/76 — 110 мм) |
| Сопротивление теплопередаче Rо пр | 0,78 м²°С/Вт (с армированием) |
| Сопротивление ветровой нагрузке | До класса А по ГОСТ 23166-99 |
| Водонепроницаемость | До класса А по ГОСТ 23166-99 |
| Воздухопроницаемость | До класса А по ГОСТ 23166-99 |
| Звукоизоляция | До класса Б по ГОСТ 23166-99 |
| Взломобезопасность | До WK 3 по DIN V ENV 1627 |
| Цветовые решения | Белые, окрашенные в массе, кашированные |
| Долговечность | Не менее 60 условных лет эксплуатации |
Отличительные особенности системы CONSTANTA:
- Системная глубина 60 мм и четырёхкамерное строение в сочетании с правильно подобранным остеклением обеспечивают необходимый уровень тепло- и шумоизоляции.
- Высококачественное двухконтурное уплотнение по притворам позволяет достичь высоких значений по воздухо- и водонепроницаемости.
- Классический дизайн профилей: оптимальное сочетание радиусов (R2) и наклона (15°) лицевых поверхностей придаёт законченность формам и создаёт ощущение гармонии.
- Смещённые лицевые поверхности коробки и створки определяют классический тип оконной системы.
- Унифицированное армирование двух типоразмеров: 35х20 и 35х28 мм (для коробки и импоста — одинаковое 35х20 мм). Армирование 35х42 мм используется только для усиления профилей створок балконных дверей, оно унифицировано с другими системами РЕХАУ.
Дизайн оконных профилей:
- Два контура уплотнений по притвору с достаточным нахлёстом — защита от сквозняков, пыли, протечек и теплопотерь.
- Одинаковое строение фальца остекления коробки, створки, импоста — определяет одинаковую схему фрезерования импостов и применение фальцевых вкладышей.
- Наклонный фальц остекления в коробке — простой уход и улучшенный водоотвод.
- Крепление несущих деталей фурнитуры в 2 стенки ПВХ профилей или дополнительно в металл.
- Армирование коробки, створки и импоста оптимизированной формы сечения улучшает базовые противовзломные свойства конструкции.
- Монтажные ножки обеспечивают надёжный монтаж дополнительных профилей РЕХАУ.
- Новое уплотнение притвора РАУТЬЮБ обеспечивает ещё больший уровень герметичности изделий.
Рехау Constanta Design (до 2023 года этот профиль назывался Thermo Design)

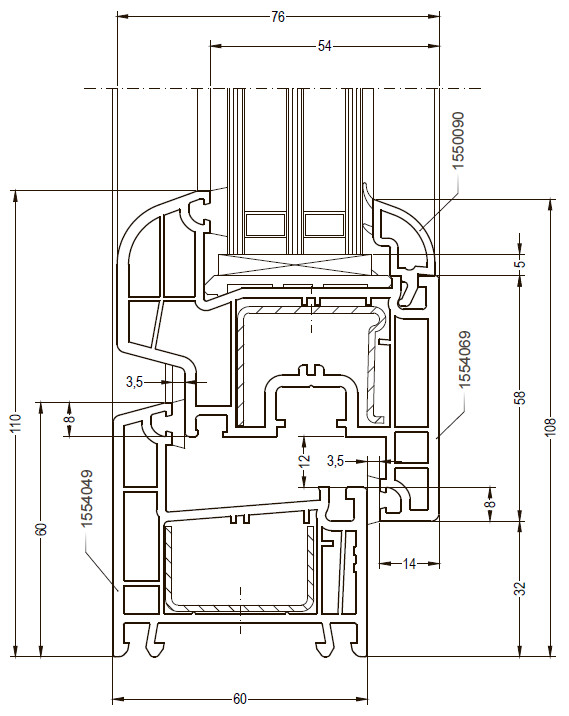

Сечение узла Рехау Constanta Design
Описание системы Constanta Design
Термин Constanta Design - это внутренний термин завода Schtandart, обозначающий оконный профиль Constanta со скругленной створкой 76мм. Характеристики совпадают с Рехау Constanta.
Рехау Grazio

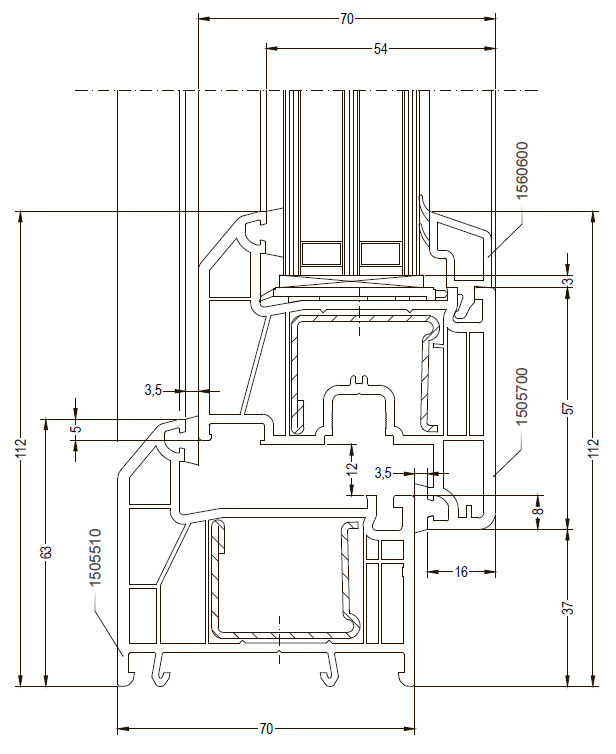

Сечение узла Рехау Grazio
Описание системы Рехау Grazio
Техническая информация РЕХАУ. Описание системы ГРАЦИО (972600RU, 07.2026).
Технические данные:
| Параметр | Значение |
|---|---|
| Материал | ПВХ без содержания кадмия (кальций-цинковые стабилизаторы) |
| Система уплотнений | 2-х контурная, уплотнения по притворам |
| Системная глубина | 70 мм |
| Количество камер | 5 |
| Нахлест уплотнений в притворе | Снаружи: 5 мм, изнутри: 8 мм |
| Зазор притвора | 3,5±0,5 мм (коэкструдированные), 4,0±0,5 мм (протянутые) |
| Расстояние до оси фурнитурного паза | 13 мм |
| Толщина заполнения | 10–40 мм |
| Размер непрозрачной части (коробка + створка) | 104–112 мм |
| Сопротивление теплопередаче Rо пр | 0,85 м²°С/Вт (с армированием) |
| Сопротивление ветровой нагрузке | До класса А по ГОСТ 23166-2024 |
| Водонепроницаемость | До класса А по ГОСТ 23166-2024 |
| Воздухопроницаемость | До класса А по ГОСТ 23166-2024 |
| Звукоизоляция | До класса Б по ГОСТ 23166-2024 |
| Взломобезопасность | До ПВ 2 по ГОСТ 31462-2011 |
| Цветовые решения | Белые, окрашенные в массе, кашированные |
| Долговечность | Не менее 60 условных лет эксплуатации |
Отличительные особенности системы ГРАЦИО:
- Системная глубина 70 мм и пятикамерное строение в сочетании с правильно подобранным остеклением обеспечивают необходимый уровень тепло- и шумоизоляции.
- Высококачественное двухконтурное уплотнение по притворам позволяет достичь высоких значений по воздухо- и водонепроницаемости.
- Обновлённый дизайн профилей: новое сочетание радиусов и ступенчатого наклона лицевых поверхностей обеспечивает характерный облик.
- Смещённые лицевые поверхности коробки и створки определяют классический тип оконной системы.
- Унифицированное армирование двух типоразмеров: 35х20 и 35х28 мм (для коробки и импоста — одинаковое 35х20 мм).
- Предусмотрены все виды крепления механических соединителей импоста в коробку и створку (с осевой затяжкой, в область фальца остекления, двумя шурупами «на проход»).
Дизайн оконных профилей:
- Два контура уплотнений по притвору с достаточным нахлёстом — защита от сквозняков, пыли, протечек и теплопотерь.
- Крепление несущих деталей фурнитуры в 2 стенки ПВХ профилей или дополнительно в металл.
- Все виды крепления механических соединений импоста в коробку и створку.
- Армирование коробки, створки и импоста оптимизированной формы сечения улучшает базовые противовзломные свойства конструкции.
- Монтажные ножки обеспечивают надёжный монтаж дополнительных профилей РЕХАУ.
- Новое уплотнение притвора РАУТЬЮБ обеспечивает ещё больший уровень герметичности изделий.
Рехау Delight

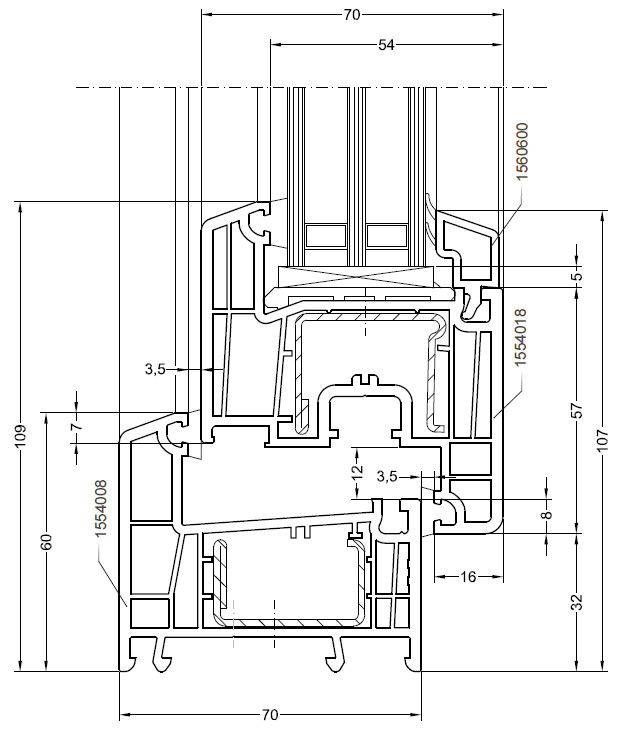

Сечение узла Рехау Delight
Описание системы Рехау Delight
Техническая информация РЕХАУ. Описание системы DELIGHT (772600RU, 05.2023).
Технические данные:
| Параметр | Значение |
|---|---|
| Материал | ПВХ без содержания кадмия (кальций-цинковые стабилизаторы) |
| Система уплотнений | 2-х контурная, уплотнения по притворам |
| Системная глубина | 70 мм |
| Количество камер | 5 (6 в створке Z58-6K) |
| Нахлест уплотнений в притворе | Снаружи: 7 мм, изнутри: 8 мм |
| Зазор притвора | 4,0±0,5 мм (уплотнения протянутые) |
| Расстояние до оси фурнитурного паза | 13 мм |
| Толщина заполнения | 10–40 мм |
| Размер непрозрачной части (коробка + створка) | 109–132 мм |
| Сопротивление теплопередаче Rо пр | 0,94 м²°С/Вт (с армированием) |
| Сопротивление ветровой нагрузке | До класса А по ГОСТ 23166-99 |
| Водонепроницаемость | До класса А по ГОСТ 23166-99 |
| Воздухопроницаемость | До класса А по ГОСТ 23166-99 |
| Звукоизоляция | До класса Б по ГОСТ 23166-99 |
| Взломобезопасность | До WK 3 по DIN V ENV 1627 |
| Цветовые решения | Белые, окрашенные в массе, кашированные |
| Долговечность | Не менее 60 условных лет эксплуатации |
Отличительные особенности системы DELIGHT:
- Системная глубина 70 мм и 5 (6)-камерное строение в сочетании с правильно подобранным остеклением позволяют изготовить оконные блоки, обеспечивающие высокий уровень защиты от холода, шума и несанкционированного проникновения (сопротивление теплопередаче армированного профиля Rо пр на уровне 0,94 м²°С/Вт).
- Высококачественное двухконтурное уплотнение по притворам обеспечивает высокие значения воздухо- и водонепроницаемости.
- Современный дизайн профилей: оптимальное сочетание радиусов (R2) и наклона (20°) лицевых поверхностей придаёт законченность формам и создаёт ощущение гармонии.
- Смещённые лицевые поверхности коробки и створки определяют классический тип оконной системы; использование створки с фигурным наплавом позволяет подчеркнуть индивидуальность изделия.
- Унифицированное армирование двух типоразмеров: 35х20 и 35х28 мм (для коробки и импоста — одинаковое 35х20 мм). Исключение — створка Z72 (армирование 35х42 мм).
- Створки Z57, Z58 и Z58-6K не требуют нестандартных фурнитурных комплектующих или дополнительных технологических операций при заготовке армирования.
- Предусмотрены все виды крепления механических соединителей импоста в коробку и створку (с осевой затяжкой, в область фальца остекления, двумя шурупами «на проход»).
Дополнительные возможности:
- Четыре типоразмера створок: Z57, Z58, Z58-6K и Z72.
- Створка Z72 (армирование 35х42 мм) позволяет увеличить размерные ограничения открывающихся створок, реализовать установку двухстороннего нажимного гарнитура и сборку дверных конструкций с возможностью закрывания на ключ.
- Возможности выполнения механических соединений одинаковы для всех типоразмеров створок.
Дизайн оконных профилей:
- Два контура уплотнений по притвору с достаточным нахлёстом — защита от сквозняков, пыли, протечек и теплопотерь.
- Фальц остекления профилей коробки и импоста, традиционно наклонный, обеспечивает гарантированный водоотвод; возможна установка заполнений толщиной от 10 до 40 мм.
- Крепление несущих деталей фурнитуры в 3 стенки ПВХ профилей или дополнительно в металл.
- Профиль импоста снабжён каналами для установки крепежных шурупов механического соединителя — привычная схема фрезерования импоста.
- Новые механические соединители позволяют удобно реализовать герметичное и ремонтопригодное соединение импоста и коробок/створок.
- Армирование коробки, створки и импоста оптимизированной формы сечения улучшает базовые противовзломные свойства конструкции.
- Гладкая, долговечная, лёгкая в уходе поверхность профилей.
Рехау Delight Design

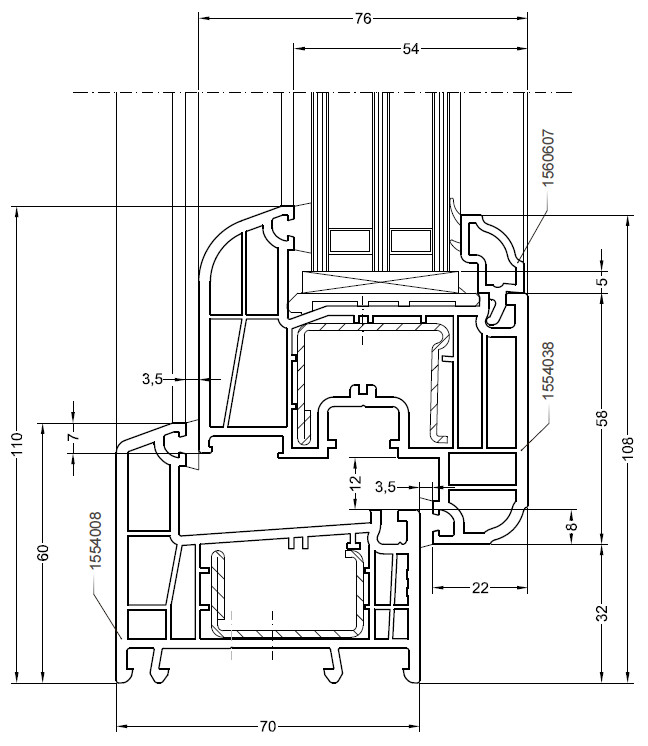

Сечение узла Рехау Delight Design
Описание системы Delight Design
Термин Delight Design - это внутренний термин завода Schtandart, обозначающий оконный профиль Delight со скругленной створкой. Характеристики совпадают с Рехау Delight.
Рехау Intelio

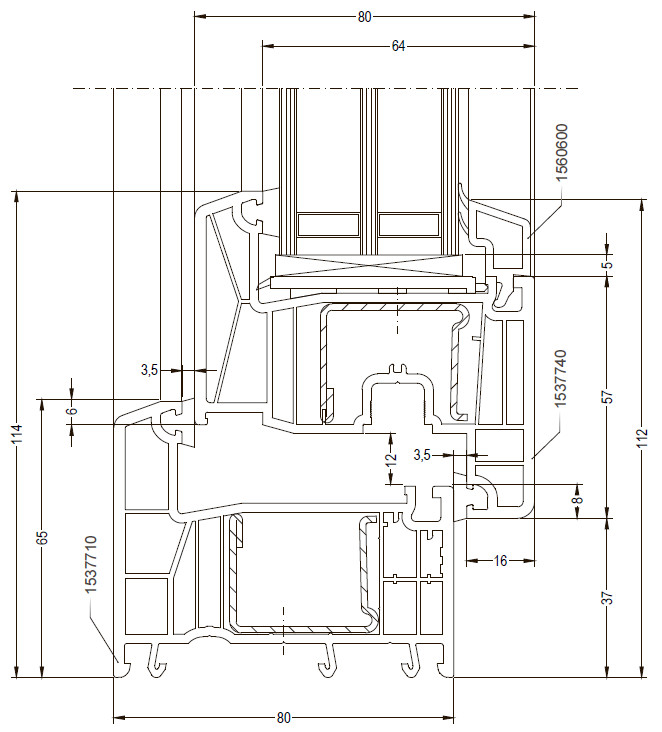

Сечение узла Рехау Intelio
Описание системы Рехау Intelio
Техническая информация РЕХАУ. Описание системы INTELIO (797600RU, 05.2025).
Технические данные:
| Параметр | Значение |
|---|---|
| Материал | ПВХ без содержания кадмия (кальций-цинковые стабилизаторы) |
| Система уплотнений | 2-х контурная, уплотнения по притворам |
| Системная глубина | 80 мм |
| Количество камер | 6 |
| Нахлест уплотнений в притворе | Оконные и дверная Z створки: снаружи 6 мм, внутри 8 мм; дверная створка Т: снаружи и внутри 8 мм |
| Зазор притвора | 4,0±0,5 мм (уплотнения протянутые) |
| Расстояние до оси фурнитурного паза | 13 мм |
| Толщина заполнения | 20–50 мм (возможна установка заполнений толщиной от 20 до 70 мм) |
| Размер непрозрачной части (коробка + створка) | 107–114 мм |
| Сопротивление теплопередаче Rо пр | 0,98 (0,99) м²°С/Вт — пакет оконных профилей со створкой R57 (Z57); 0,85 м²°С/Вт — дверные профили, усиленные стальным армированием |
| Сопротивление ветровой нагрузке | До класса А по ГОСТ 23166-99 |
| Водонепроницаемость | До класса А по ГОСТ 23166-99 |
| Воздухопроницаемость | До класса А по ГОСТ 23166-99 |
| Звукоизоляция | До класса Б по ГОСТ 23166-99 |
| Взломобезопасность | До ПВ 3 по ГОСТ 31462-2011 |
| Цветовые решения | Белые, окрашенные в массе, кашированные |
| Долговечность | Не менее 60 условных лет эксплуатации |
Отличительные особенности системы INTELIO:
- Системная глубина 80 мм и 6-камерное строение обеспечивают сопротивление теплопередаче Rо пр на уровне 0,98 (0,99) м²°С/Вт.
- Максимум света: современные принципы конструирования позволяют существенно сократить размер непрозрачной части, освещённость помещений увеличена на 7%.
- Армирование 2 типоразмеров: 35х20 и 35х28 мм; для коробки и импоста — одинаковое армирование полузамкнутой формы сечения, позволяющее использовать все типы механических соединителей (крепление в фальц остекления, с осевой затяжкой, полимерные, металлические).
- Створки Z57 и R57 не требуют нестандартных фурнитурных комплектующих или дополнительных технологических операций при заготовке армирования.
- Технические нововведения (частично скошенный фальц створок, цинковые литые соединители импоста с предустановленными герметизирующими прокладками) снижают число и трудоёмкость сборочных операций.
- В сочетании с правильно подобранным остеклением — высокий уровень защиты от холода, шума и несанкционированного проникновения.
Совместимость с другими системами РЕХАУ:
- Оконные: идентичные армирование, приборы запирания и уплотнения с системами BLITZ, CONSTANTA, GRAZIO, DELIGHT.
- Дверные: идентичные армирование, приборы запирания и уплотнения с системами дверных профилей РЕХАУ 60 мм и 70 мм.
Дизайн оконных профилей:
- Современный дизайн: оптимальное сочетание радиусов (R3) и наклона (20°) лицевых поверхностей; створка с фигурным наплавом подчёркивает индивидуальность изделия.
- Крепление фурнитуры минимум через 3 стенки ПВХ профиля и/или дополнительно в стальное армирование.
- Нахлёсты уплотнений в притворах: снаружи 6 мм, внутри 8 мм — обеспечивают высокую герметичность и возможность исполнения створок малых размеров.
- Форма фальца остекления главных профилей (коробок, створок, импоста) гарантирует надёжный водоотвод.
- Профиль импоста снабжён каналами для установки крепежных шурупов механического соединителя — привычная схема фрезерования импоста.
- Продольные риски на наружной поверхности профиля коробки для удобства определения мест крепления армирования.
- Новые механические соединители позволяют удобно реализовать герметичное и ремонтопригодное соединение импоста и коробок/створок.
Входные двери INTELIO:
- Массивное армирование створок входных дверей обеспечивает высокую жёсткость и стабильность формы.
- Усилители сварных швов створок входных дверей надёжно соединяют в углах армирование створок.
- Два контура уплотнений в области порога обеспечивают защиту от сквозняков, пыли, протечек и потерь тепла.
- Дверной порог INTELIO: алюминиевый порог с защитным анодным покрытием, термомост порога обеспечивает надёжную теплозащиту.
- Торцевые колпачки порога обеспечивают надёжное, герметичное крепление порогов.
- Удобное исполнение фурнитурного паза: все стандартные приборы запирания с 16-мм штульпом, а также противовзломные элементы фурнитуры.
Рехау Intelio Design

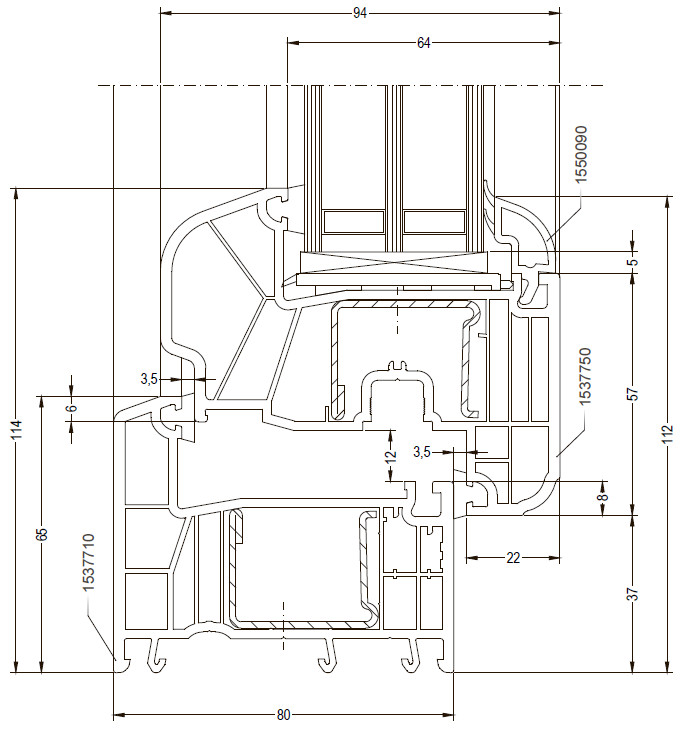

Сечение узла Рехау Intelio Design
Описание системы Intelio Design
Термин Intelio Design - это внутренний термин завода Schtandart, обозначающий оконный профиль Intelio со скругленной створкой. Характеристики совпадают с Рехау Intelio.
Рехау Diamant

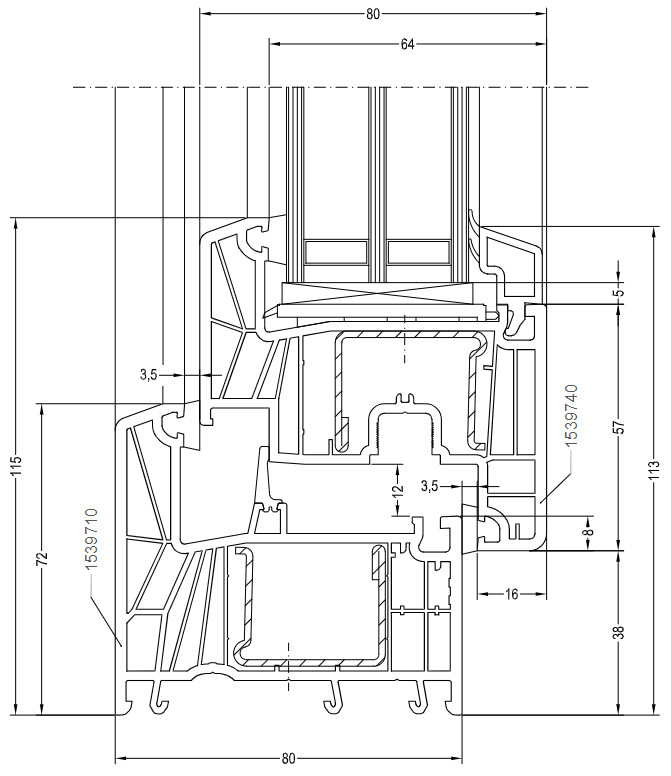

Сечение узла Рехау Diamant
Описание системы Рехау Diamant
Техническая информация РЕХАУ. Описание системы DIAMANT (W79600RU, 02.2025).
Технические данные:
| Параметр | Значение |
|---|---|
| Материал | ПВХ без содержания кадмия (кальций-цинковые стабилизаторы) |
| Система уплотнений | 3-х контурная: уплотнения по притворам и центральное |
| Системная глубина | 80 мм |
| Количество камер | 7 |
| Зазор притвора | 4,0±0,5 мм (уплотнения протянутые) |
| Расстояние до оси фурнитурного паза | 13 мм |
| Толщина заполнения | 42–50 мм |
| Размер непрозрачной части (коробка + створка) | 115 мм |
| Сопротивление теплопередаче Rо пр | От 1,01 м²°С/Вт |
| Сопротивление ветровой нагрузке | До класса А по ГОСТ 23166-2024 |
| Водонепроницаемость | До класса А по ГОСТ 23166-2024 |
| Воздухопроницаемость | До класса А по ГОСТ 23166-2024 |
| Звукоизоляция | До класса А по ГОСТ 23166-2024 |
| Цветовые решения | Белые, окрашенные в массе, кашированные |
| Долговечность | Не менее 60 условных лет эксплуатации |
Отличительные особенности системы DIAMANT:
- Лучшая теплоизоляция: системная глубина 80 мм и 7-камерное строение обеспечивают сопротивление теплопередаче Rо пр не менее 1,01 м²°С/Вт.
- Центральное уплотнение обеспечивает непревзойдённый уровень воздухо- и водонепроницаемости, позволяющий использовать окна в высотном домостроении и регионах с повышенным ветровым давлением.
- Наивысший уровень герметичности: 2-контурное уплотнение, дополненное центральным, гарантирует воздухо- и водонепроницаемость выше 1 000 Па.
- Системное армирование единого типоразмера 35х28 мм для коробок, створок, импостов и ложных импостов — оптимизация складских запасов.
- Для коробки и импостов возможно армирование полузамкнутой формы сечения (крепление механических соединителей в фальц остекления или с осевой затяжкой).
- В створку устанавливается импост РЕХАУ INTELIO с соответствующими механическими соединителями и фальцевыми вкладышами — унификация комплектующих.
- Уникальное строение профилей в сочетании с правильно подобранным остеклением обеспечивает самый высокий уровень защиты от холода, шума и несанкционированного проникновения.
Дизайн оконных профилей:
- Современный дизайн: оптимальное сочетание радиусов (R3) и наклона (20°) лицевых поверхностей придаёт законченность формам и создаёт ощущение гармонии.
- Армирование створки 41х28х2 мм позволяет увеличить максимальный размер створки по высоте до 2,5 м.
- Крепление фурнитуры минимум через 3 стенки ПВХ профиля и/или дополнительно в стальное армирование.
- Конструкция и форма фальцев остекления гарантируют надёжный водоотвод; возможна установка заполнений толщиной 42 и 50 мм.
- Центральное уплотнение профилей коробки и импоста 94 DIAMANT создаёт непревзойдённый уровень воздухо- и водонепроницаемости и звукоизоляции.
- Уплотняющая вставка позволяет не разрезать центральное уплотнение коробки в зоне установки импоста.
- Современные механические соединители обеспечивают герметичное и ремонтопригодное соединение импостов и коробок/створок; для установки импостов в створки используются соединители системы INTELIO.
- Торцевые колпачки ложного импоста — двухчастные, с уплотнительным лепестком из эластичного ТРЕ: улучшенная герметичность безимпостных окон, исключён риск повреждения лепестка.
- Армирование полузамкнутой формы позволяет закрепить противовзломную фурнитуру и скрыто лежащие петли.
На базе линейки профилей Рехау cоздана собственная продуктовая линейка завода Schtandart. Ее описание находится в статье Продуктовая линейка ПВХ окон
Предыдущая
Следующая
