Шпаргалка по усилению ПВХ конструкций
Варианты усиления конструкций
| Название | Внешний вид | Описание | Особенности |
|---|---|---|---|

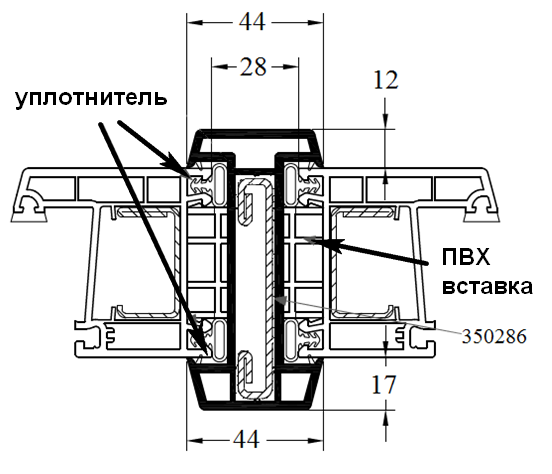

| Компенсирующий профиль |  |
1) Данный профиль в первую очередь предназначен для компенсации линейного расширения пластика на длинных конструкциях, но в силу конструктивных особенностей и толстого армирования хорошо подходит и для усиления 2) Для систем толщиной 60, 70, 80 и 86 мм необходимо выбирать свой компенсирующий профиль. 3) Для компенсирующего профиля 80мм необходимо выбрать вариант с подходящим цветом уплотнительной резины 4) Из общей ширины конструкции он занимает 28мм |

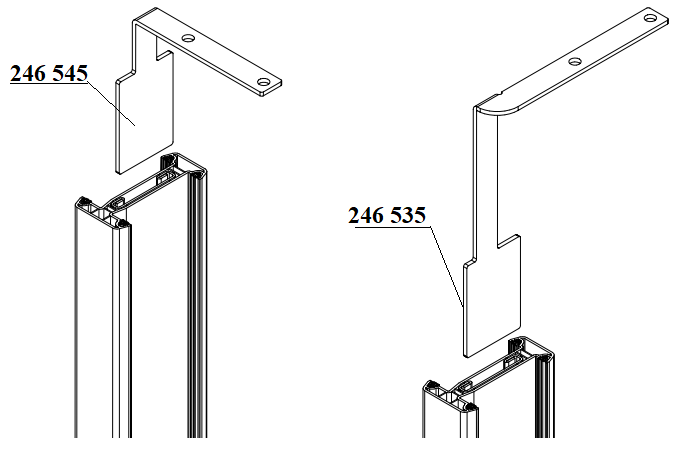

 1) Если использовать компенсирующий профиль как усилитель, то необходимо комплектовать его специальными уголками, с помощью которых данный профиль надежно крепится к проему. «Уголок 1» - крепление вдоль проема, «уголок 2» - поперек проема. 2) Данный профиль устанавливается строго вертикально! 3) При установке с узкими рамами необходимо добавлять доборный профиль, чтобы петли не упирались в наплав компенсатора 4) Rehau рекомендует устанавливать такой соединитель каждые 3 метра в длинных конструкциях (лоджиях, «ленточках» и т.д.) 5) Не рекомендуется ставить для усиления портальных конструкций, если направляющие заходят на стык рам |

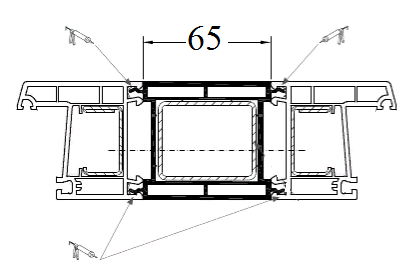

| Соединительный профиль 65мм |  |
1) Для систем толщиной 60, 70, 80 и 86 мм необходимо выбирать свой соединительный профиль 2) Данный профиль является соединителем. Встраивается в плоскость конструкции. Из общей ширины конструкции он занимает 65мм |
1) Рекомендуется использовать как усиление по горизонтали. По сути это единственный усилительный элемент, который Rehau разрешает устанавливать горизонтально; все остальные усилители – строго вертикально. |

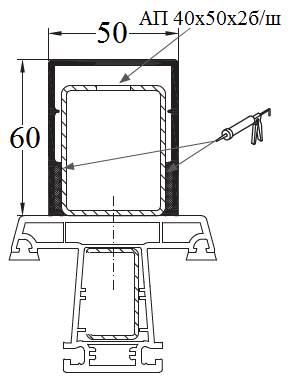

| усиливающий профиль (пилястра) |  |
1) Используется для системы любой толщины, т.к. не встраивается в конструкцию, а накладывается сверху на импост либо на стык рам 2) Не зависит от толщины профильной системы |
1) Устанавливается как правило снаружи помещения. Если необходимо установить внутри, то усилитель не должен соприкасаться со створками. 2) Rehau рекомендует устанавливать его строго вертикально 3) Может устанавливаться как на стык двух рам, так и на импост. При установке на импост дает бОльшую жесткость |
| Название | Комбинации этих профилей (Название в WD "Соединительный профиль 10мм") |
Описание | Особенности |

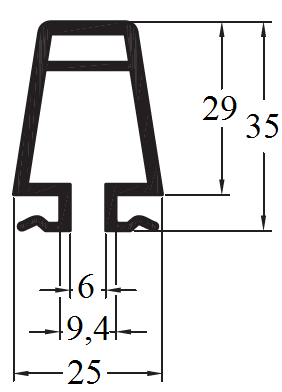

Кость  |

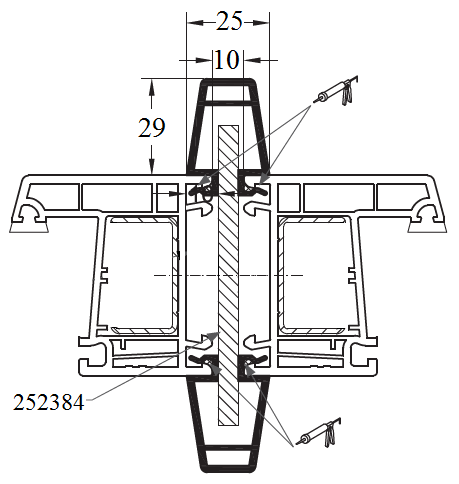

Вариант "Кость+кость+усиливающая пластина"  |
1) Подходят для профилей 60мм и 70мм 2) Встраивается в плоскость конструкции. Из общей ширины конструкции занимает 10мм |
1) Дает меньшую жесткость по сравнению с компенсирующим или внешним усиливающим профилем 2) Не рекомендуется ставить для усиления портальных конструкций в случае, если направляющие должны заходить на стык рам. 3) Rehau рекомендует устанавливать строго вертикально |
| Соединительный профиль Н-образный 10мм  |

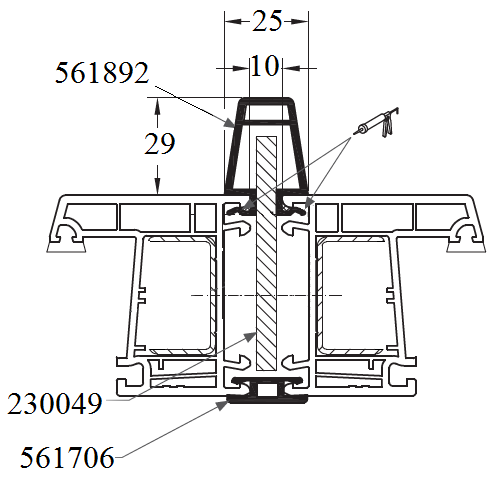

Вариант "Кость+Н-обр.+усиливающая пластина"  |
1) Подходят для профилей 60мм и 70мм 2) Встраивается в плоскость конструкции. Из общей ширины конструкции занимает 10мм |
1) Дает меньшую жесткость по сравнению с компенсирующим или внешним усиливающим профилем 2) Rehau рекомендует устанавливать строго вертикально |
Вариант "Н-обр.+Н-обр.+армирование 2мм"  |
1) Подходят для профилей 60мм и 70мм 2) Встраивается в плоскость конструкции. Из общей ширины конструкции занимает 10мм |
1) Дает меньшую жесткость по сравнению с компенсирующим или внешним усиливающим профилем 2) Rehau рекомендует устанавливать строго вертикально |
|
