Вентиляция ПВХ профиля

Отличительной особенностью ПВХ профилей является высокий коэффициент линейного термического расширения (КЛТР) поливинилхлорида. ПВХ-профили значительно изменяют размеры при нагревании и охлаждении, что требует учета при проектировании и монтаже.

Основные температурные воздействия:

Нагрев (высокие температуры): при температуре выше +40 прочность профиля начинает снижаться, а при +80 и выше происходит существенное размягчение. На солнце профиль нагревается сильнее, что приводит к увеличению его размеров (линейному расширению), которое может вызывать изгиб или "выгибание" створок и рам.

Охлаждение (низкие температуры): при сильном понижении температуры ПВХ-профиль становится твердым и жестким, но при этом увеличивается его хрупкость. В холодных условиях материал сжимается, что также меняет линейные размеры изделий.

Разница температур: Разница в температуре между наружной и внутренней стороной профиля (зимой) или неравномерный нагрев на солнце (летом) приводит к деформации («скручиванию») профиля.

Формоустойчивость

Формоустойчивость — способность профилей ПВХ сохранять геометрические параметры в результате климатических и эксплуатационных воздействий.

Требования ГОСТ

По ГОСТ 30674—2023 п. 5.2.5 «Конструкции изделий должны включать в себя отверстия для осушения полостей между кромками стеклопакета и фальцами профилей, для отвода воды и конденсата, компенсации ветрового давления (при необходимости), для уменьшения нагрева цветных профилей». Примеры функциональных отверстий представлены на рисунках 1,2,3.

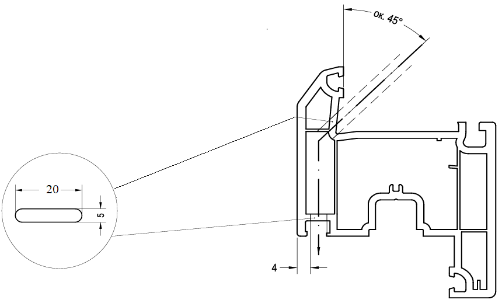

Рисунок 1 – створка

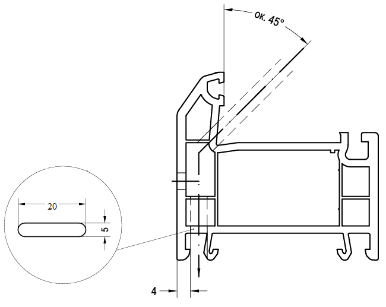

Рисунок 2 – рама

Рисунок 3 – импост

По п. 5.2.5.4 «Для вентиляции наружных камер цветных профилей во избежание их перегрева при воздействии солнечных лучей необходимо выполнять отверстия, обеспечивающие вентиляцию передних камер основных и дополнительных профилей».

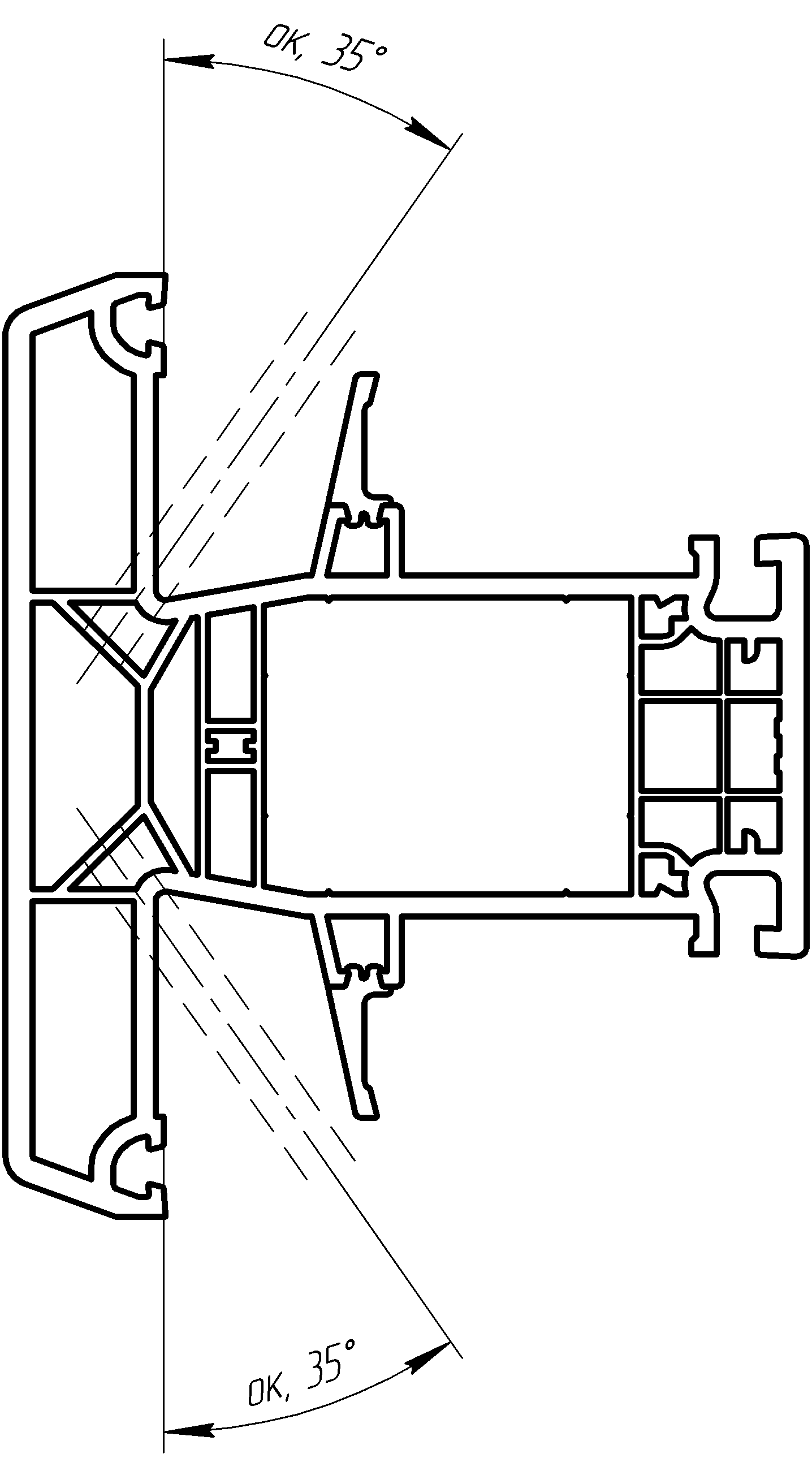

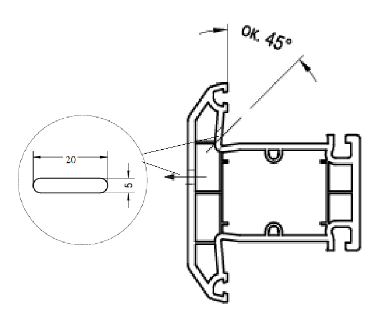

Ниже приведены схемы фрезерования вертикальных импостов на заводе Штандарт, согласно требованиям системодателя.

Система	Фото

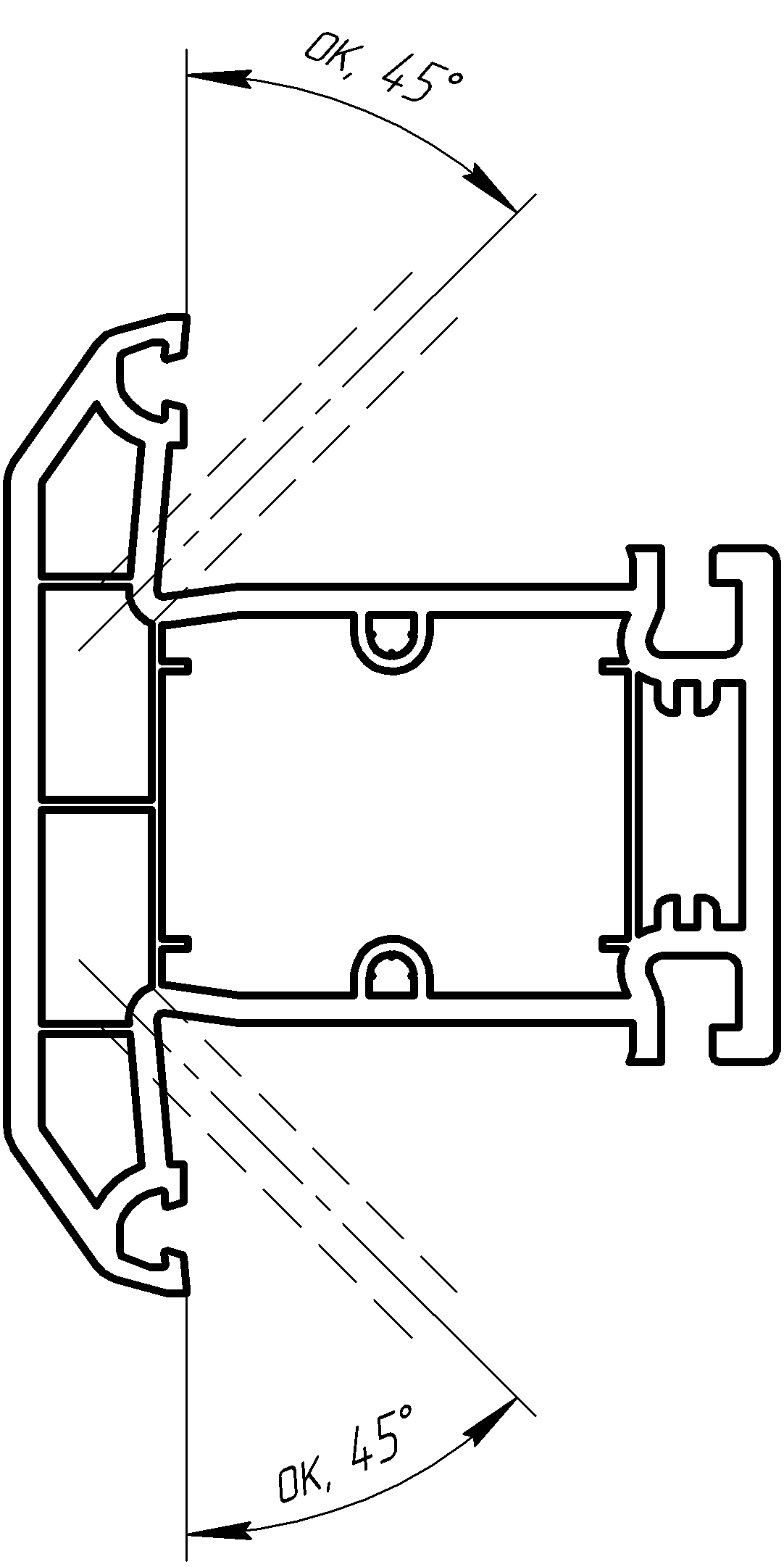

Профиль 76 Blitz

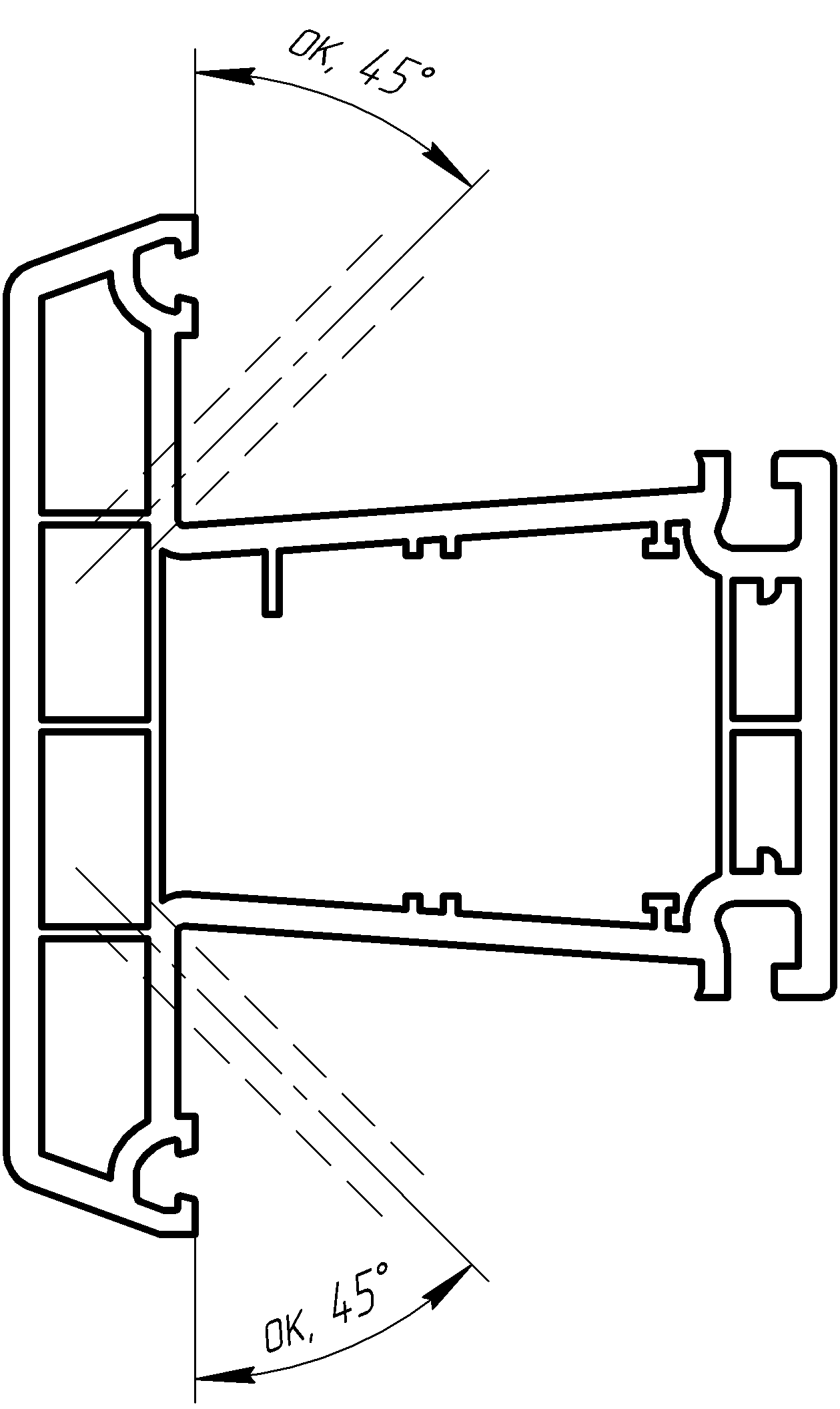

Профиль 78 Constanta (Thermo)

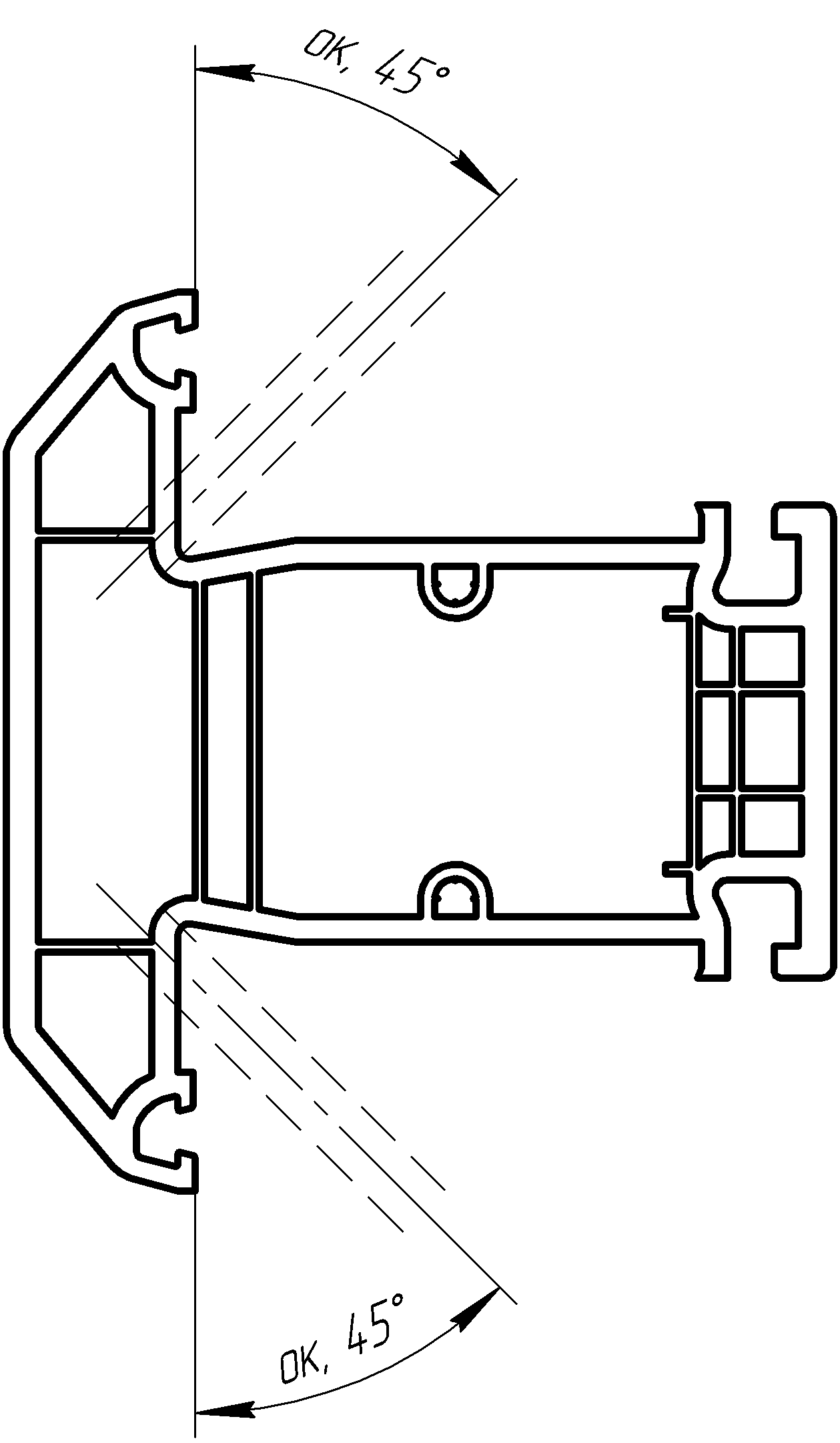

Профиль 76 Grazio

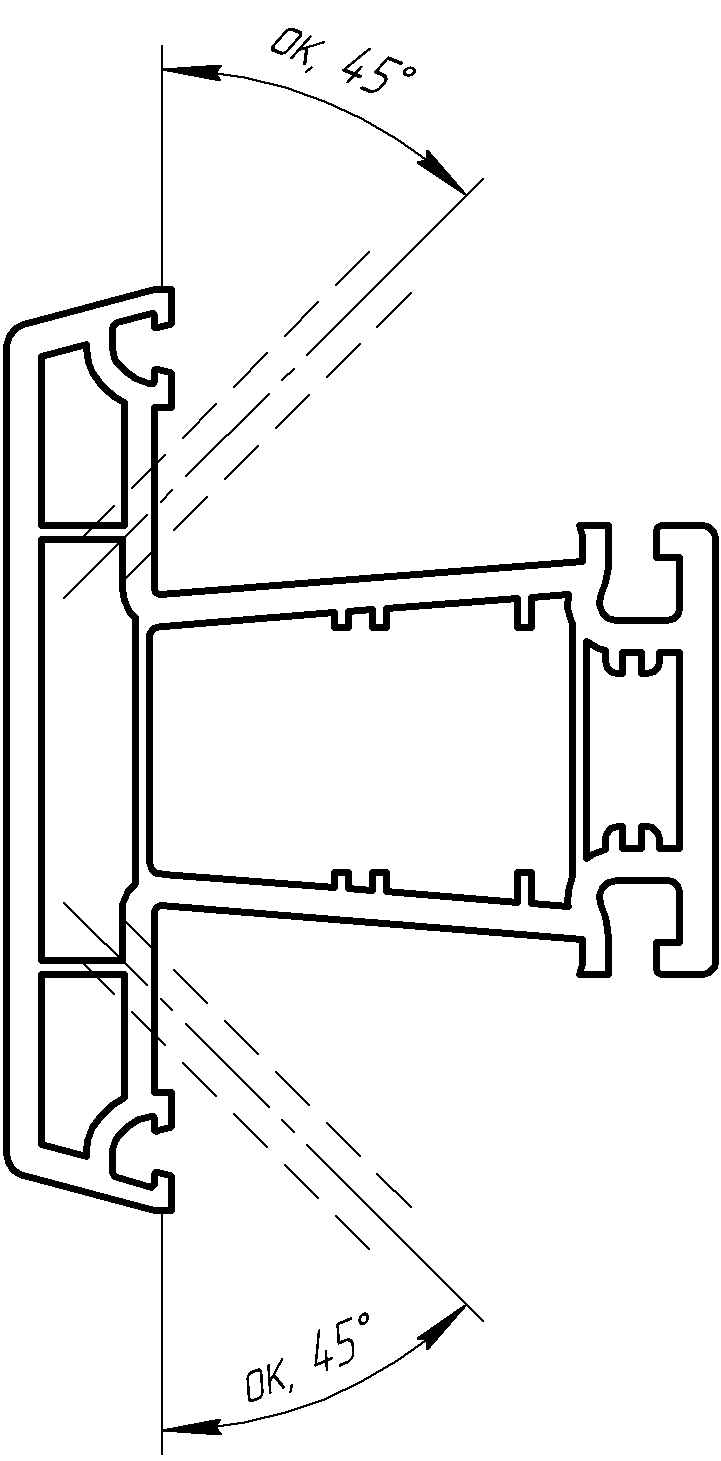

Профиль 78 Delight

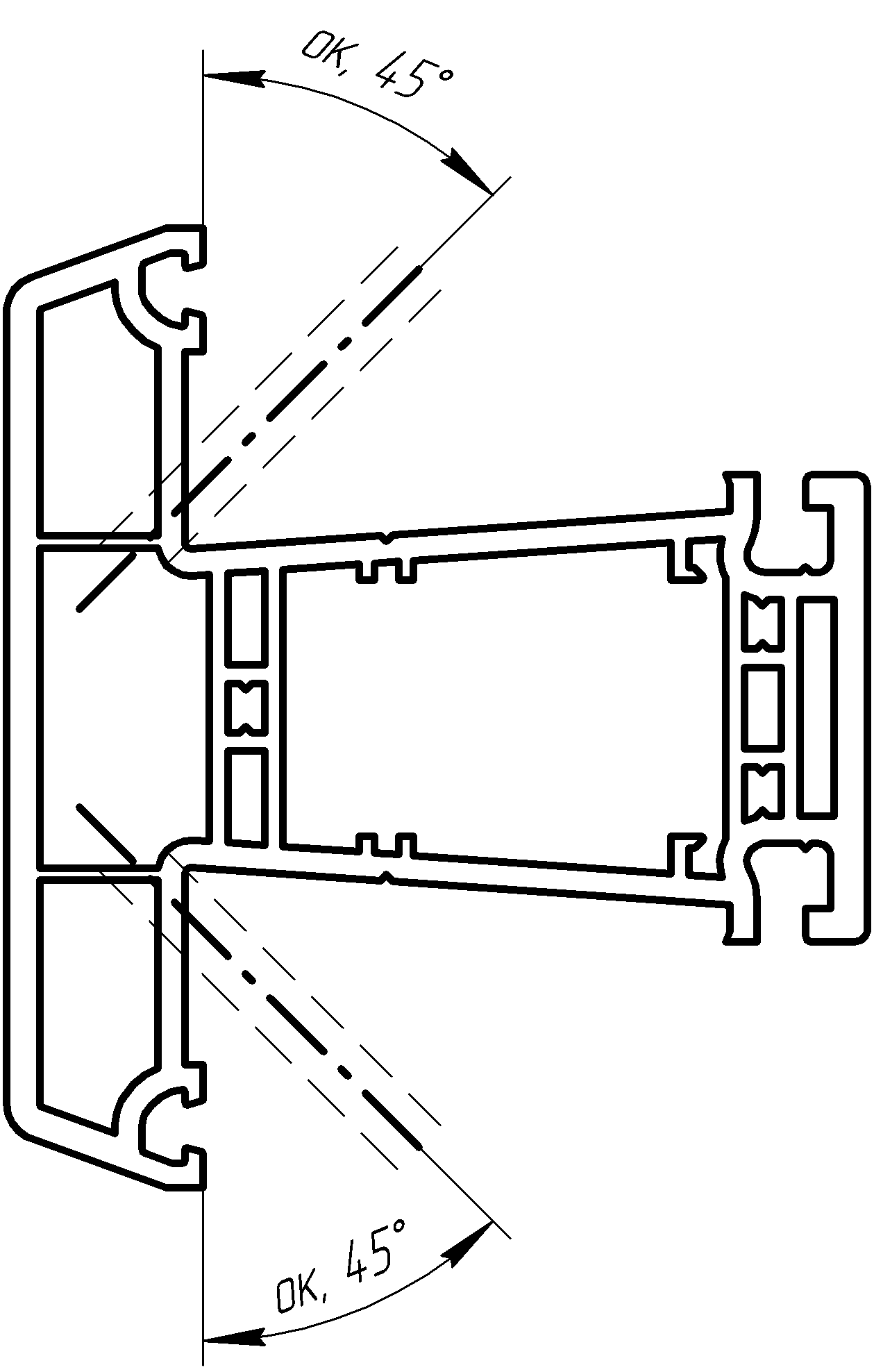

Профиль 86 Delight Энерго

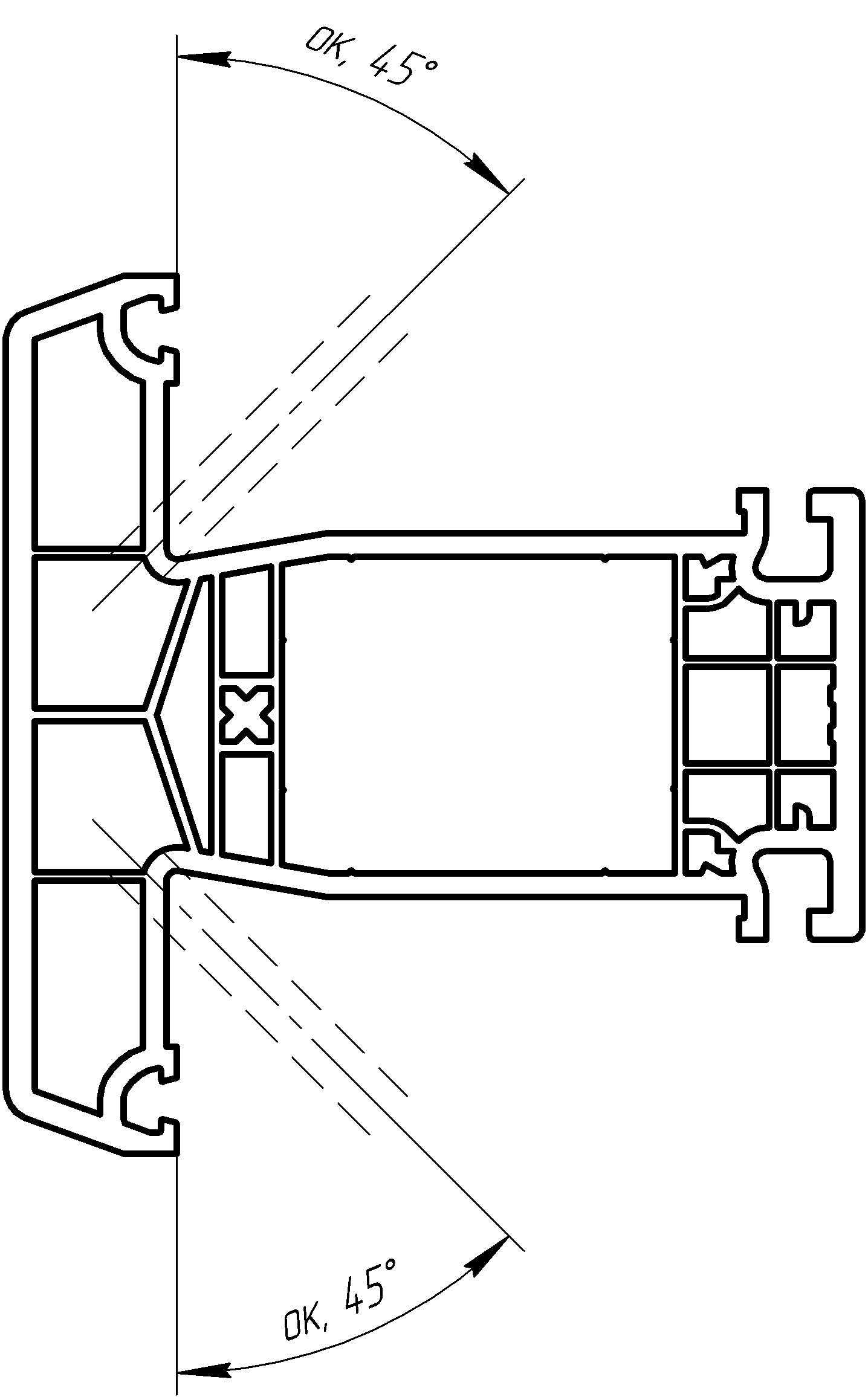

Профиль 82 Intelio 80
Профиль 94 Diamant

Дополнительные нормативные требования

Для транспортировки изделия упаковывают. Важно! По ГОСТ 23166—2024 п. 9.1 «Упаковка изделий должна обеспечивать их сохранность при хранении, погрузочно-разгрузочных работах и транспортировании. Изделия могут упаковываться в полиэтиленовую пленку по ГОСТ 10354, которая должна быть снята с изделий перед монтажом. Не рекомендуется применять герметичную упаковку, особенно в летний период, во избежание перегрева и возникновения температурных деформаций изделий».

Внимание! При монтаже изделия не допускается перекрытие функциональных отверстий строительными материалами (полиэтиленовыми пленками, подоконниками, ОСП-плитами и другими материалами, которые будут препятствовать вентиляции ПВХ профилей).
