AST-портал Intelio Slide - монтаж и замер

Данная статья содержит инструкцию по монтажу и замеру параллельно-отодвижных порталов. Описание параллельно-отодвижных систем можно посмотреть в соответствующем продуктовом разделе.

Отдельным файлом данную инструкцию можно скачать тут.

1. Общие сведения. Описание конструкции. Условия для технической возможности монтажа.

Для устройства портала используются рама 65х156 мм, створки 101 мм, импост 96 мм профильной системы Рехау Intelio Slide, порог SIEGENIA-AUBI и фурнитура Roto Patio Inowa. Одно поле остекления всегда глухое. Используемая система позволяет параллельно сдвигать створку и обеспечивать прижим створки при закрытии ручкой. Конструкция приходит на объект в собранном виде, стеклопакеты отдельно. На рис. 4 к раме закреплены 2 подставочных профиля, замер возможен как с подставочными, так и без, по согласованию с клиентом.

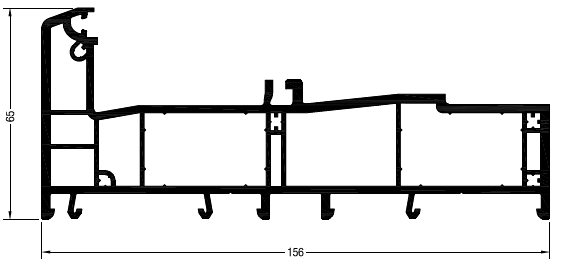

Рис.1 Профиль рамы

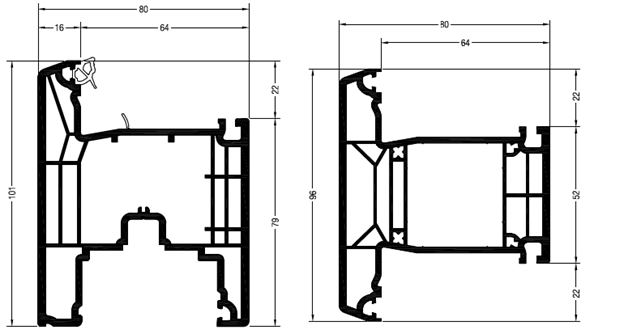

Рис. 2 Профиль створки ... Рис. 3 Профиль импоста

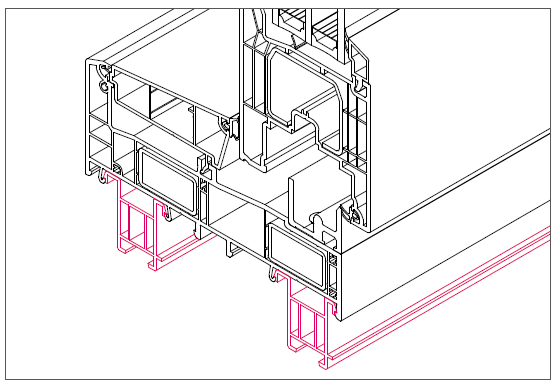

Рис. 4 Профиль рамы с подставочными профилями, крышкой коробки и армированием.

2. Монтаж системы Рехау Intelio Slide

  1. Изделие поставляется на объект в собранном состоянии без стеклопакетов.
  2. Провести входной контроль изделия. Защитную пленку удалить.

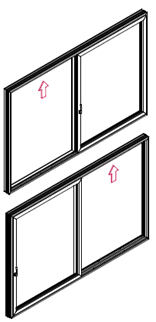

  3. Снять подвижную створку, для этого вставить ручку, створку открыть, сдвигая в сторону, отвернуть саморезы крепления верхней направляющей. Верх створки наклонить на себя и снять с нижней опорной шины.
  4. Снять штапики глухой части, промаркировать.

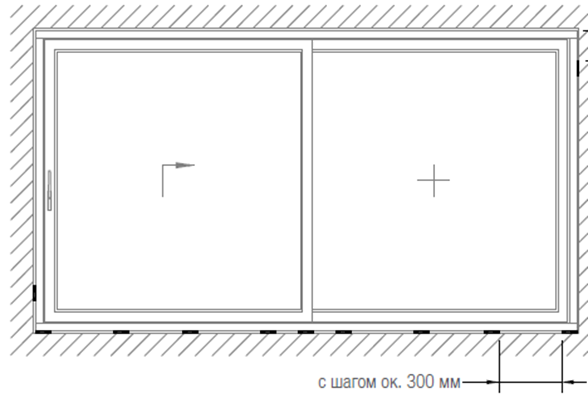

  5. Подготовить раму для крепления в проем, для этого снять нижнюю опорную шину, просверлить технологические отверстия под анкер-шурупы по схеме, указанной на рис. 6. Схема мест сверления профилей коробки и порога указаны на рис. 7.

[!warning] ВНИМАНИЕ!
Необходимо обеспечить герметизацию рамы. Отверстия ПВХ профилей в местах установки крепежных шурупов, а также все образующиеся зазоры в местах стыков необходимо герметизировать силиконом. Также необходимо установить комплектные заглушки в местах, показанных на схеме:

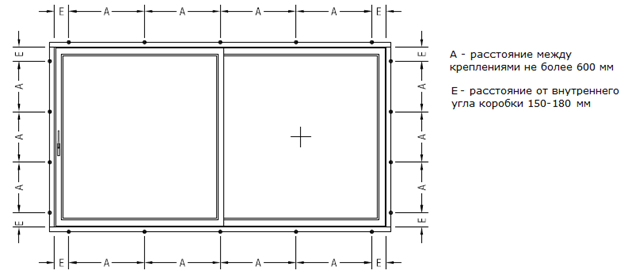

Рис. 6 Схема расположения опорных колодок и крепежных элементов

  1. Допуск на монтаж составляет 0.5 мм/м, и не более 1 мм на всю длину / высоту изделия. Низ, боковые части рамы закрепить в проеме, контролируя отклонения по лазерному уровню. Верх рамы выставить по рулетке, контролируя размер от низа рамы, закрепить. Отклонения не допускаются.
  2. Установить нижнюю опорную шину.
  3. Подготовить активную створку для установки в раму, для этого завести сбоку верхнюю направляющую в верхний паз профиля створки. Створку установить наклонно на нижнюю направляющую, по центру горизонтального профиля повернуть створку в вертикальное положение, закрепить верхнюю направляющую к профилю коробки саморезами. Рис. 8.

[!warning] ВНИМАНИЕ!
Если створки снабжены механизмами SOFT CLOSE/SOFT OPEN, то необходимо произвести «взвод» этих элементов. Более подробно об этом процессе можно посмотреть ТУТ.

  1. Силами не менее двух человек установить стеклопакеты в глухую створку и активные створки на дистанционные подкладки. При установке стеклопакетов в активную створку, створка должна быть в закрытом положении. Схема установки подкладок указана на рис. 9. При размерах стеклопакетов более 1300 мм в створки ставятся дополнительные дистанционные подкладки, например в области ручек и напротив мест запирания. Несущие подкладки сдвижной створки должны устанавливаться строго над роликами, при наличии спаренных роликов - посередине спарки. Установить штапики сначала короткие, затем длинные. Установка подкладок указана на рис. 9.

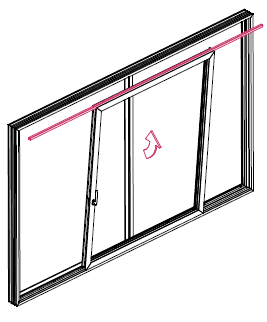

Рис. 8 Установка активной створки

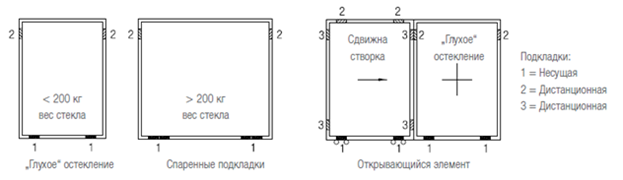

Рис. 9 Установка подкладок при монтаже сп.

  1. Установить ручку, замок, проверить работу фурнитуры. Ручка вниз – положение закрыто, при переводе ручки вверх происходит параллельный отвод створки на роликах, створку можно перемещать. Проверить створки на плавность хода – они должны перемещаться плавно, без рывков и заеданий.
  2. Произвести заполнение монтажного шва по периметру коробки. Примеры устройства монтажных швов указаны на рис. 10 и 11.

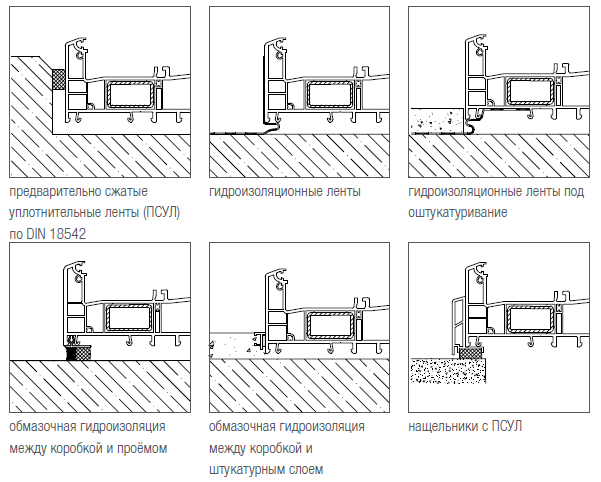

Рис. 10 Примеры устройства гидроизоляции монтажных швов

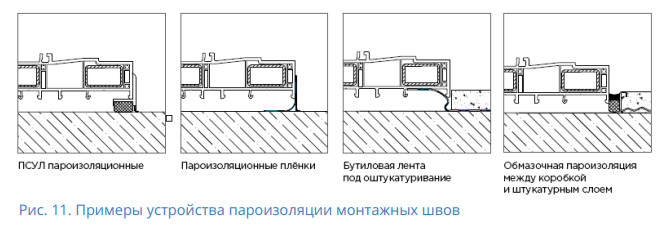

Рис. 11 Примеры устройства пароизоляции монтажных швов

3. Замер системы Рехау Intelio Slide

  1. Для замера данной конструкции необходимо с заказчиком согласовать все узлы примыкания, тип крепления, отрисовать узлы и взять подпись заказчика.
  2. Нижний узел примыкания возможен как с подставочными, так и без подставочных профилей.
  3. Довести до клиента: для заполнения монтажного шва снизу необходим монтажный зазор, поэтому рекомендуется установка на черновой пол. Если установка без подставочного профиля, то монтажный зазор снизу 25 мм (минимальный по ГОСТ 30971-12).
  4. При установке конструкции в деревянный проем, необходима абсолютно жесткая установочная площадка, исключающая любой прогиб под нагрузкой.
  5. Установка конструкции в пустотелый кирпич / керамоблок (поротерм) возможна только с использованием химических анкеров по типу Fischer FIS VS 150 C, с согласованием руководителя специалистов по монтажу возможности их применения.
  6. Отразить в листе замера уровень чистового пола - дать размерную привязку от верхней балки проема до нижней точки установки конструкции. Если уровень чистового пола с улицы и стороны помещения имеет разную высоту, соответственно указать две привязки, одна требуется монтажникам для определения высоты установки конструкции, вторая для клиента – до какой высоты возможна отделка после монтажа.
  7. Провести расчет высоты, ширины конструкции с учетом монтажных зазоров, положенных по ГОСТ 30971-2012 (таб. 1). Для проемов с четвертью заход верхней и боковых балок в каждую четверть такой же, как и при стандартных замерах оконной серии (20-25 мм).

Уровень чистового пола со стороны улицы и стороны помещения указан на рис. 12.

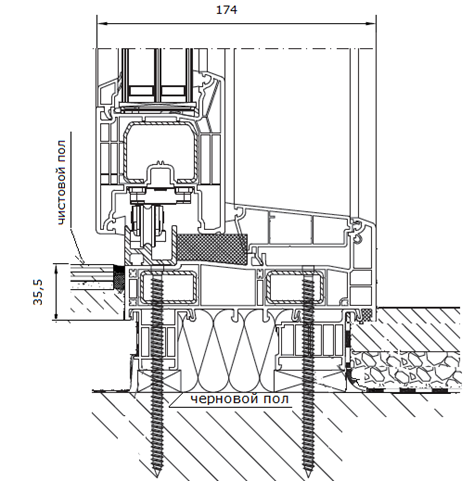

Рис. 12 Пример нижнего узла примыкания с подставочным профилем и уровнями чистового и чернового пола.

**Таб. 1 Размеры монтажных зазоров по ГОСТ 30971
а - боковой монтажный зазор, b - фронтальный монтажный зазор

№ Материал профильных элементов Габаритный размер оконного блока, мм a (боковой зазор), мм b (фронтальный зазор), мм
1 Дерево свыше 2000 10-45 5-20
2 Алюминиевые сплавы то же 15-60 5-20
3 ПВХ белого цвета < 2000 20-60 10-20
4 ПВХ белого цвета 2000-3500 25-60 10-20
5 ПВХ, окрашенный в массе < 2000 15-65 10-20
6 ПВХ, окрашенный в массе 2000-3500 15-60 15-20
