Монтаж балконов из ПВХ и алюминия

Монтаж СПК из алюминиевых профилей, ПВХ с отливом, подоконником и москитной сеткой (пооперационный).

1. Проверка соответствия количества, размеров и конфигурации

Проверка соответствия размеров проводить путем измерения изделий рулетками. Допустимые отклонения от указанных в спецификации размеров составляют +2,0 мм / -1,0 мм.

Проверку соответствия конфигурации проводить путем визуального осмотра и сверки со спецификацией (отклонения не допускаются).
Проверку соответствия количества доставленных изделий проводить путем пересчета изделий (отклонения не допускаются).
Проверку соответствия изготовленных изделий спецификации и проемам проводить путем замера рулетками.
В случае обнаружения несоответствий принимается решение о дальнейших действиях (на основании общего бизнес-процесса).
Проверку на наличие механических повреждений изделий проводить визуально. Удалить защитные пленки с изделия и комплектующих. При обнаружении повреждений действовать согласно бизнес-процессу.

2. Проверка наличия расходных материалов монтажа

Проверку проводить путем пересчета расходных материалов. Количество должно быть достаточным для монтажа заданного объема изделий.

В случае обнаружения недостатка расходных материалов произвести дополнительный набор материала путем выезда на склад или закупки в магазине. Поставить в известность логиста и при необходимости руководителя.

3. Подготовка рабочего места к монтажу изделий

Зону монтажа окон освободить от предметов, которые могут быть повреждены в процессе монтажа или помешать монтажу конструкций.

Предметы, которые не могут быть удалены из зоны монтажа, укрыть полиэтиленовой пленкой или другими материалами Клиента, защищающими поверхности от пыли и царапин или иных повреждений.

Если напольное покрытие недостаточно защищено от повреждений строительным мусором, провести работы по защите напольного покрытия материалами Клиента или укрыть пол чистыми мешками для сбора мусора.

4. Демонтаж конструкций старого изделия

Вручную или с применением шанцевого инструмента удалить навесные элементы окна — створки, форточки, фрамуги. Навесные элементы снять с креплений и складировать на лестничной площадке или в заранее оговоренном с заказчиком месте.

Подоконники и отливы демонтировать шанцевым инструментом — гвоздодерами, клещами, зубилом. Демонтаж производить аккуратно, не повреждая покрытия стен. При наличии металлического ограждения, демонтаж провести с помощью «болгарки».

Тщательно очистить проем от остатков строительного мусора с помощью щетки или кисти.

При работе с болгаркой защитить необходимые поверхности от попадания окалины.

5. Подготовка изделий к монтажу Алюминиевой конструкции

Снять штапики (в случае глухого остекления) в следующей последовательности: сначала короткие, потом более длинные. Штапики аккуратно удалить с помощью сапожного ножа и складировать в месте исключающем их механическое повреждение. Снятое резиновое уплотнение поместить в месте, исключающем его загрязнение.

Снятие стекла и сэндвич-панели производить вручную. После снятия стекло и сэндвич-панель складировать на подготовленную поверхность (деревянные или дистанционные подкладки и т.п.), очищенную от камней и строительного мусора, в месте, исключающем бой или иное повреждение.

В пазы боковых рам установить ответные части к замку закрывания створки.

Соединить конструкцию рамы при помощи шуруповерта винтами самонарезающими 4,8×32 мм (входят в комплект поставки), предварительно установив уплотнительные прокладки в местах стыка элементов рамы.

Рисунок 1. Схема сборки раздвижной рамы

В случае монтажа балконного окна на подоконник — смотреть Пункт 12.
В случае монтажа балконного окна с доборным профилем (расширителем) — расширители крепятся к раме до закрепления рамы в проеме, установить расширитель и закрепить саморезами с буром и пресс-шайбой 4,2×40(80) мм с внутренней стороны рамы.

5.1. Подготовка изделий из ПВХ профилей

Подготовка изделий из ПВХ профилей к монтажу осуществляется в соответствии с п. 3 технологического процесса монтажа СПК из ПВХ.

6. Подготовка изделий к установке в проем и закреплению

Расстояние между крепежными элементами на раме не должны превышать для коробок из алюминиевых профилей белого цвета — 600 мм. Расстояние от внутреннего угла рамы — 150–180 мм.

Для крепления изделия просверлить технологические отверстия для дюбель-шурупа или анкер-шурупа Ø 6 мм.

В случае применения анкерных пластин, пластины закрепить саморезами к раме (расширителю) и закрепить в проеме на 2 точки.

6.1. Подготовка изделий из ПВХ

Подготовка изделий из ПВХ к установке в проем и закреплению осуществляется в соответствии с п. 7 технологического процесса монтажа СПК из ПВХ профилей.

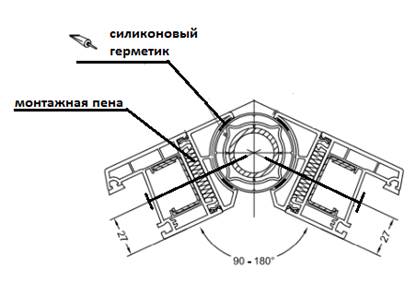

6.1.1. Сборка эркерного соединения

Сборка эркерного соединения осуществляется по схеме:

Крепление эркера и коробки выполнить саморезами с буром 4,2×75 мм с шагом, аналогичным креплению рамы в проем.
Силиконовый герметик, указанный на схеме, нанести при условии отсутствия уплотнителя.

6.1.2. Выставление дополнительной конструкции под плечо закладного бруса

В случае если в работах указана необходимость выставления дополнительной конструкции, монтаж изделия СПК осуществляется на закладную доску 35×135 мм.

Закладная доска в обязательном порядке крепится к ограждающему парапету:

Из кирпича, бетона: с помощью анкер-шурупа или дюбель-шурупа 8×115 мм с шагом 500–600 мм. В случаях если толщина ограждающего устройства находится в диапазоне 80–125 мм, во избежание сколов бетона/кирпича — просверлить отверстие с ударом на 6 мм, затем без удара на 8 мм.

Из металлического уголка: с помощью нагеля, подходящего для заглубления в закладную доску, предварительно просверлить в доске сквозное отверстие диаметром 8 мм.

Под плечо закладной доски монтажник устанавливает опорный вертикальный брус сечением 40×40 мм с шагом 500 мм. Крепление бруса осуществляется к закладной доске при помощи саморезов 4,2×76 мм, с предварительной засверловкой верхней доски.

Для исключения опрокидывания опорного вертикального бруса, под нижнюю тыльную часть по всему периметру доп. конструкции к полу лоджии устанавливается дополнительный брус сечением 20×40 мм с шагом крепления 500–600 мм, с помощью дюбель-шурупа 8×80 мм.

При варианте заказа с отделкой пола брус 20×40 заменить на брус 40×40 мм.

7. Подготовка и крепление козырька для СПК из ПВХ, Алюминия

Козырек проверить на соответствие размеров, наличие царапин или иных повреждений.

Раскроить козырек ножницами по металлу. Зазор между торцом отлива и стеновым проемом не должен превышать 1–2 мм.

Для козырьков типа К1, К2: нанести на тыльную сторону козырька силиконовый герметик по периметру и «змейкой» по всей длине козырька.

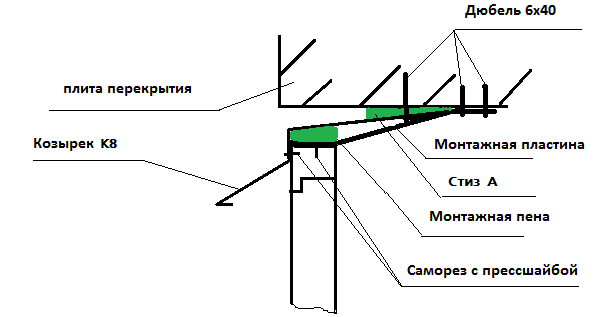

Для козырьков с четвертью (тип К8): в зазор между козырьком и плитой перекрытия нанести силиконовый герметик/стиз А с расчетом полного перекрытия зазора. Для этого нанести герметик на полку козырька вблизи от предполагаемой зоны крепежа к плите перекрытия.

Выровнять козырек по раме СПК. Перфоратором с буром диаметром 6 мм просверлить отверстия для крепежа с шагом не более 400 мм, с отступом от торца (края) не более 100 мм. Установить в отверстия дюбель-шуруп 6×40 мм, винты затянуть отверткой или шуруповертом.

Вертикальную полку примыкающую к раме закрепить саморезами с прессшайбой 4,2×13 с шагом не более 500 мм.

При соединении козырька из нескольких частей, нахлест должен быть не менее 50 мм, стык соединения обработан герметиком. При соединении учесть отклонение верхней плиты и зафиксировать стык саморезами 3,5×9 со стороны уличной стороны.

Зафиксировать края козырька к стене через уголок со сторонами 30×40, выгнутый из прямого подвеса, либо монтажной пластины.

8. Установка AL балконного окна в проем

8.1. Установка изделий из ПВХ

Установка изделий из ПВХ к установке в проем и закреплению осуществляется в соответствии с п. 8 технологического процесса монтажа СПК из ПВХ профилей.

Установить раму балконного окна в проем. Отцентрировать раму относительно проема, обеспечить равномерные боковые монтажные зазоры в проеме.

Контроль положения установки рамы балконного окна проводить с помощью уровней.

При установке рамы на подоконник раму установить таким образом, чтобы была возможность завести впоследствии отлив под низ рамы.

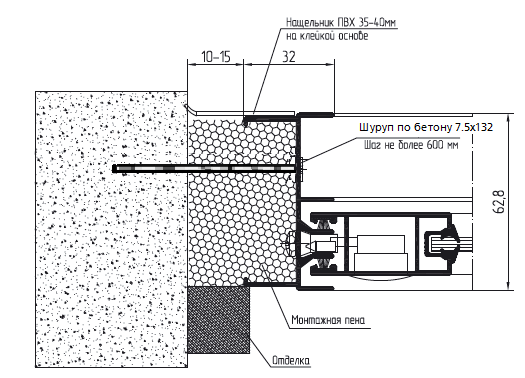

После проверки положения рамы провести крепление путем фиксации боковой рамы к стеновому проему. Аналогично закрепить вторую боковую раму.

При помощи уровня и рулетки обеспечить горизонтальное расположение верха и низа рамы.

Допустимые отклонения: не более 1,5 мм на 1 м длины, но не более 3 мм на всю длину изделия.

Для крепления изделия дюбель-шурупом, анкер-шурупом просверлить отверстия Ø 6 мм.

В случае применения анкерных пластин, каждую пластину закрепить в проеме на 2 дюбель-шурупа 6×40.

Заглубления крепежных элементов:

Бетон и кирпич полнотелый — 40 мм
Кирпич щелевидный — 60 мм
Блоки из пористого природного камня — 50 мм
Легкие бетоны — 60 мм

Для заказов без внутренней отделки, в целях безопасности:

При установке изделий на деревянный каркас и креплении нижнего профиля коробки (рамы) в доску каркаса необходимо обрезать выступающую часть нагеля по низу доски.
При креплении доски каркаса к металлическому уголку (ограждению) — требования аналогичны: выступающие части крепежа необходимо обрезать.

9. Проверка правильности закрепления конструкции

Для AL и ПВХ аналогичны.

Произвести контроль уровня конструкции по вертикали и горизонтали. Прямолинейность рамочных элементов проверять по натянутой нити.

Проверить раму балконного окна на отсутствие прогиба наружу и внутрь.

Проверить на прямолинейность (на излом) по плоскости изделия.

Допустимые отклонения: не более 1,5 мм на 1 м длины, но не более 3 мм на всю длину изделия.

10. Заполнение монтажного шва

Проем и торцевые части коробки очистить от пыли, образовавшейся в процессе сверления под крепеж, с помощью щетки. Особое внимание уделить чистоте нижних углов проема.

При уличной температуре выше 0° — проем увлажнить водой с помощью распылителя или кисти для лучшей адгезии и расширения монтажной пены.

При температуре ниже 0° — удалить снег и наледь с помощью строительного фена.

Выполнить запенивание монтажного шва по периметру коробки. Запенивание проводить за один раз, по возможности непрерывно.

11. Подготовка и крепление отлива AL

11.1. Подготовка и крепление отлива под изделия из ПВХ

Осуществляется в соответствии с п. 12 технологического процесса монтажа СПК из ПВХ профилей.

Отлив проверить на соответствие размеров, наличие царапин или иных повреждений.

Раскроить отлив ножницами по металлу. Рекомендуемый вылет отлива от наружной плоскости стены — 30–40 мм. Зазор между торцом отлива и стеновым проемом не должен превышать 1–2 мм.

Снять защитную транспортировочную пленку с отлива.

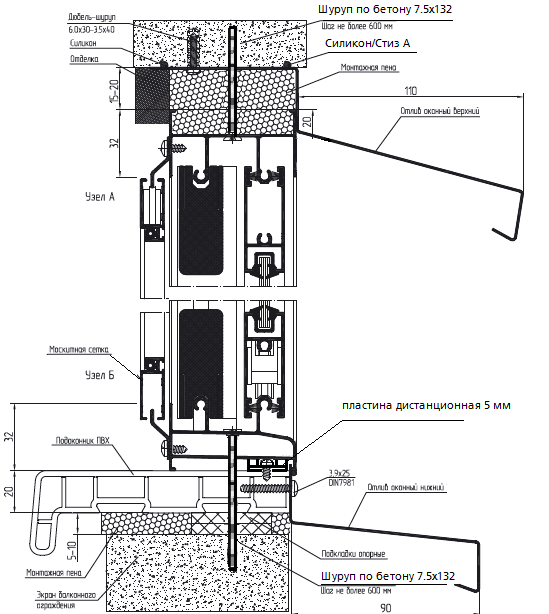

При монтаже балконного окна на подоконник: отлив завести под раму и закрепить саморезами к торцу подоконника саморезами 4,2×19 мм. Место стыка отлива и рамы обработать Cosmofen 345 или силиконовым герметиком. Шаг крепления крепежных элементов составляет не более 400 мм и отступ от торца не более 100 мм.

При монтаже без подоконника: отлив закрепить к отливной кромке рамы с герметизацией силиконовым герметиком.

При установке отлива обеспечить уклон не менее 100° от плоскости окна.

Уровень отлива и уровень конструкции по горизонту должны совпадать.

При установке отливного железа/нащельников из отливного железа, шаг крепления крепежных элементов составляет не более 400 мм и отступ от торца не более 100 мм.

12. Подготовка и установка подоконника

12.1. Подготовка и крепление подоконника под изделия из ПВХ

Осуществляется в соответствии с п. 13 технологического процесса монтажа СПК из ПВХ профилей.

Подоконник проверить на соответствие размеров, отсутствие царапин или иных повреждений.

Разметку производить строительным карандашом, который легко удаляется моющими средствами, относительно центра конструкции. Подрезку производить электролобзиком или ножовкой.

На подоконник наклеить предварительно подрезанные торцевые заглушки клеем COSMOFEN PLUS.

Вылет подоконника производить по согласованию с заказчиком в зависимости от отделки лоджии. Рекомендуемый свес подоконника за внутреннюю поверхность стены — не более 60 мм.

При вылете, превышающем указанное значение, необходимо применять стандартные кронштейны, расстояние между которыми — не более 500 мм.

Опорные колодки установить с шагом 500 мм, отступ от края — не более 100 мм (в случае установки без подставочного бруса).

В качестве опорных колодок использовать только дерево или дистанционные подкладки.

13. Установка створок, регулировка, установка стекла и москитной сетки

Установка на окно основных и дополнительных элементов изделий из ПВХ осуществляется в соответствии с п. 14 технологического процесса монтажа СПК из ПВХ профилей.

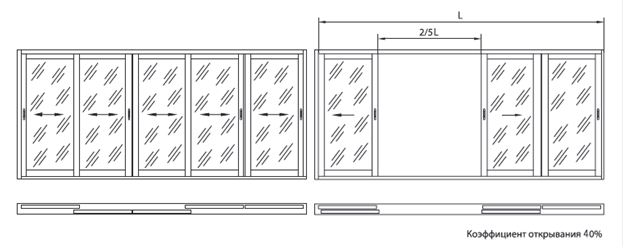

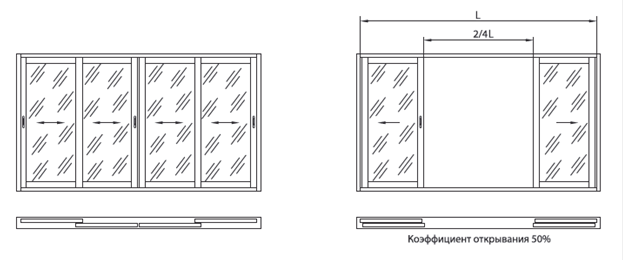

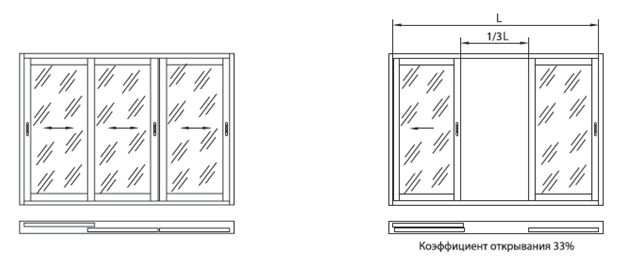

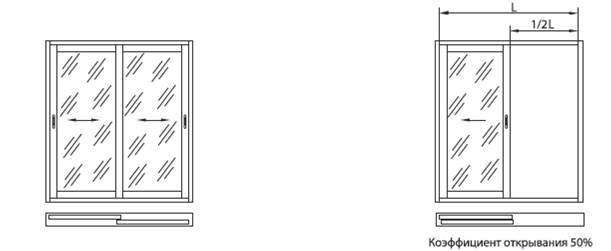

Установить сдвижные створки в раму согласно спецификации. Для установки необходимо:

Створку завести на верхнюю направляющую до упора, подать низ створки в сторону улицы и опустить роликами на нижнюю направляющую.
При необходимости шестигранником отрегулировать створку по диагонали и высоте.
Крестовой отверткой ослабить винт, приподнять фиксатор вверх до направляющей с зазором в 1–2 мм, затянуть винт.
Отрегулировать замок закрывания створки.

Установленные створки проверить на плавность хода.

Установить штапики «от руки» согласно нумерации: сначала длинные, потом короткие.

Установить резиновое уплотнение между штапиком и стеклом, не допуская его растягивания.

Установить москитную сетку аналогично установки створки.

Удалить защитную пленку с конструкции.

Установить декоративные накладки на направляющие створки.

Установить декоративные колпачки на монтажные (рамные) дюбели и саморезы.

14. Оформление документации

В случае отклонений от технологии монтажа по пожеланию Клиента внести их в акт приема-передачи с указанием причины и подписью Клиента.

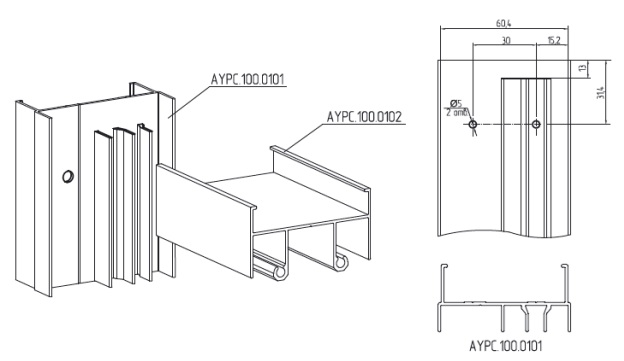

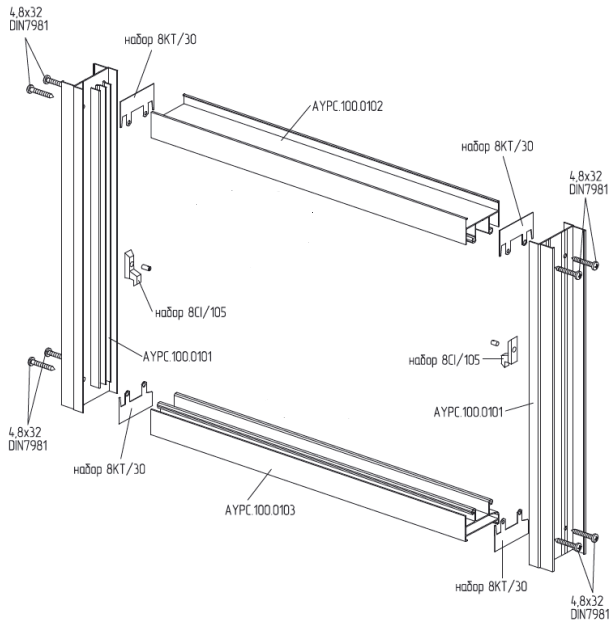

Рисунок 1. Схема сборки раздвижной рамы

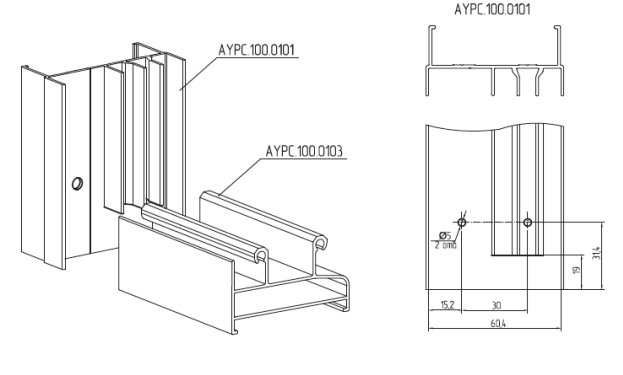

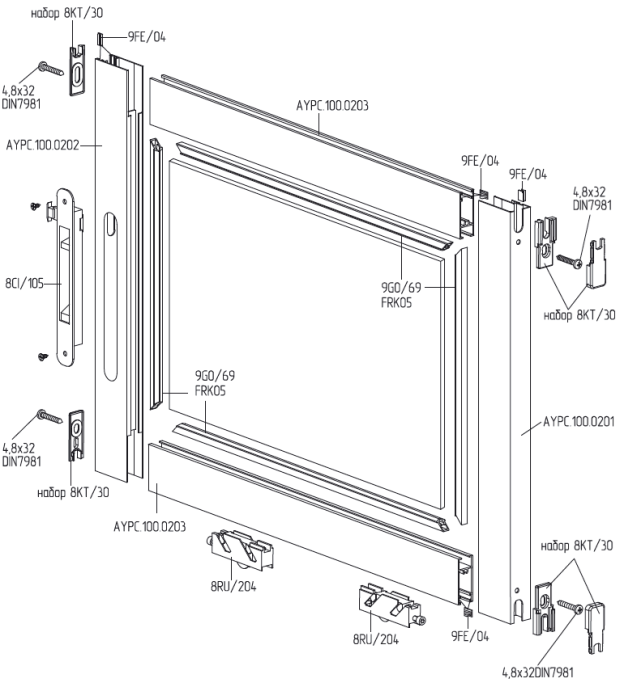

Рисунок 2. Схема сборки раздвижной створки

Рисунок 3. Расположение технологических отверстий на раздвижной раме

а — вариант без отделки пола; б — вариант с отделкой пола

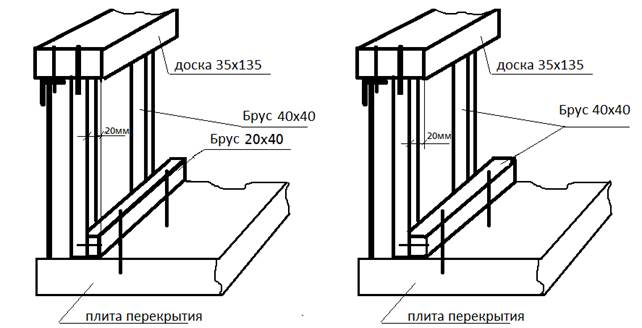

Рисунок 4. Схема сборки деревянного каркаса

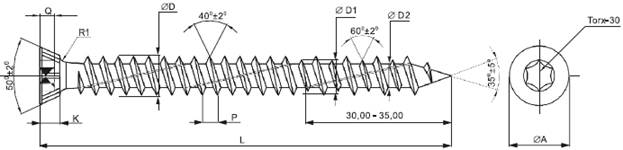

Рисунок 5. Анкер шуруп / нагель
