Монтаж smart-стекла (подготовка объекта и система управления)

Данная статья содержит инструкцию по подготовке объекта к монтажу смарт-стёкол (стеклопакетов с переменной прозрачностью) и монтажу системы управления. Подробнее о самом стеклопакете можно посмотреть в статье Стеклопакет с переменной прозрачностью (SMART-стекло)
Отдельным файлом данную инструкцию можно скачать тут.

1. Подготовка объекта

Обеспечить место подключения (розетка с заземлением 220В) в месте, где будет установлен контроллер. Розетка должна быть подключена в общий электрощит через УЗО (устройство защитного отключения) 10А. В случае невозможности подключения на отдельное УЗО, освободить линию от электронагревательных приборов, двигателей и иных устройств, вносящих помехи в сеть.
Для работы и последующей эксплуатации стекла с переменной прозрачностью THERMO GLASS необходимо стабильное бесперебойное напряжение 220В ± 5%. Скачки напряжения в сети электропитания недопустимы! Скачки напряжения могут быть связаны с работой строительного инструмента на объекте, а также других прилегающих территорий, подключенных на общий ввод. Сбои в электроснабжении приводят к выходу из строя пленки и стекла с переменной прозрачностью (выгорание контактов), что не является гарантийным случаем.
На время проведения строительных работ на объекте, а также на всё время эксплуатации обеспечить подключение напряжения к пленке через источник бесперебойного питания (ИБП) со стабилизированным напряжением (чистая синусоида), а также через сетевой фильтр по характеристикам не ниже чем у сетевого фильтра. Мощность ИБП рассчитывается из количества пленки (кв. м), не менее 25 Вт/м².

2. Требования к эксплуатации

Не подвергать поверхность изделий действию высокой температуры, огня, химических реагентов, кислых сред, нагрузок, способных вызвать механические повреждения (ударов, механических воздействий и т.д.).
В зоне эксплуатации не должно быть дыма, частиц смазки, масел, химических и других загрязняющих веществ, действие которых могут повлиять на срок службы и характеристики пленки.
Нанесение герметика или клеев в места контакта с пленкой (торец триплекса, на саму пленку) не допускается.
Для работы и последующей эксплуатации изделий необходимо стабильное бесперебойное напряжение 220В ± 5%. Скачки напряжения в сети электропитания недопустимы. Сбои в электроснабжении приводят к выходу из строя продукции (выгорание контактов), что не является гарантийным случаем. Система должна быть подключена через отдельное УЗО.

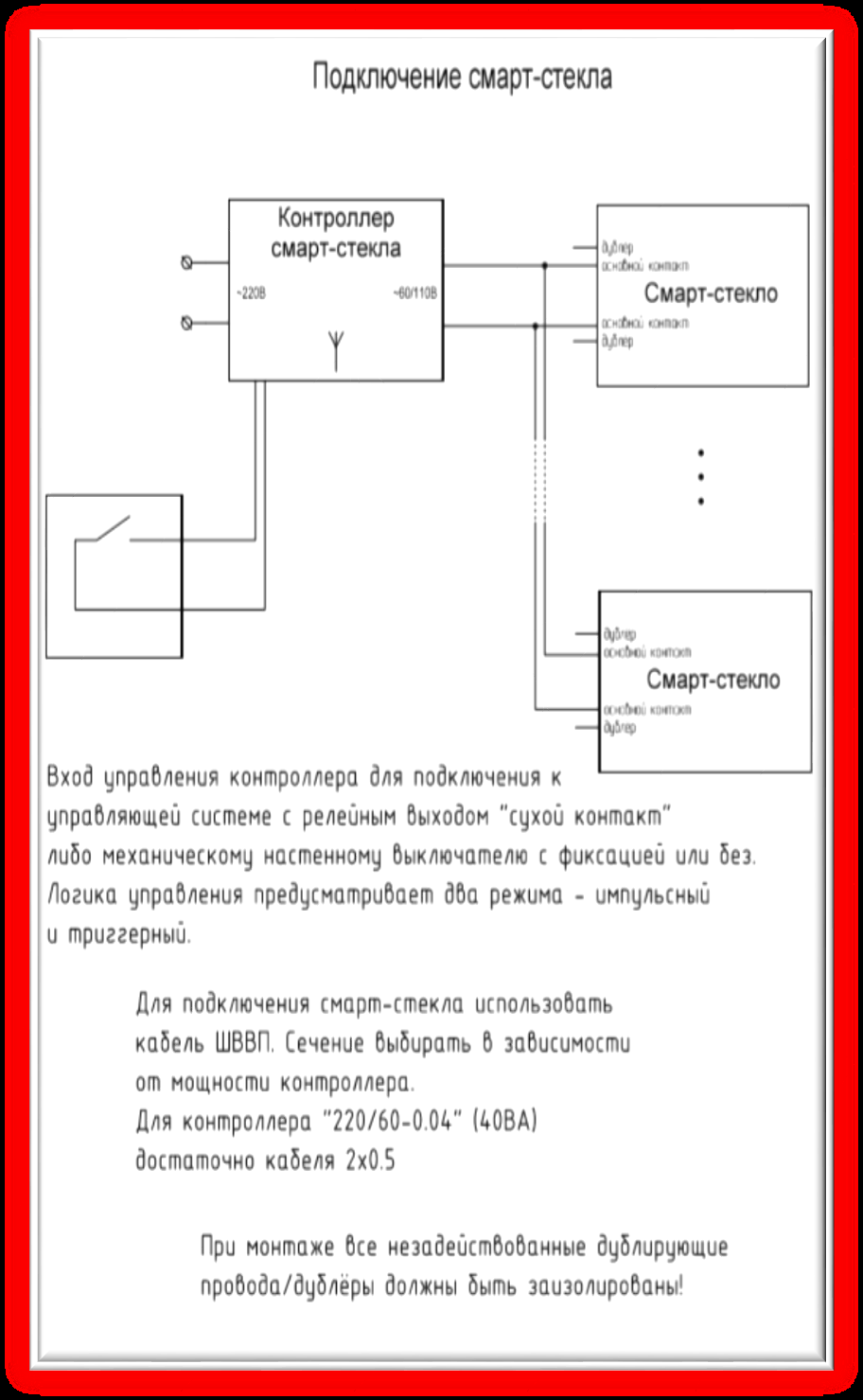

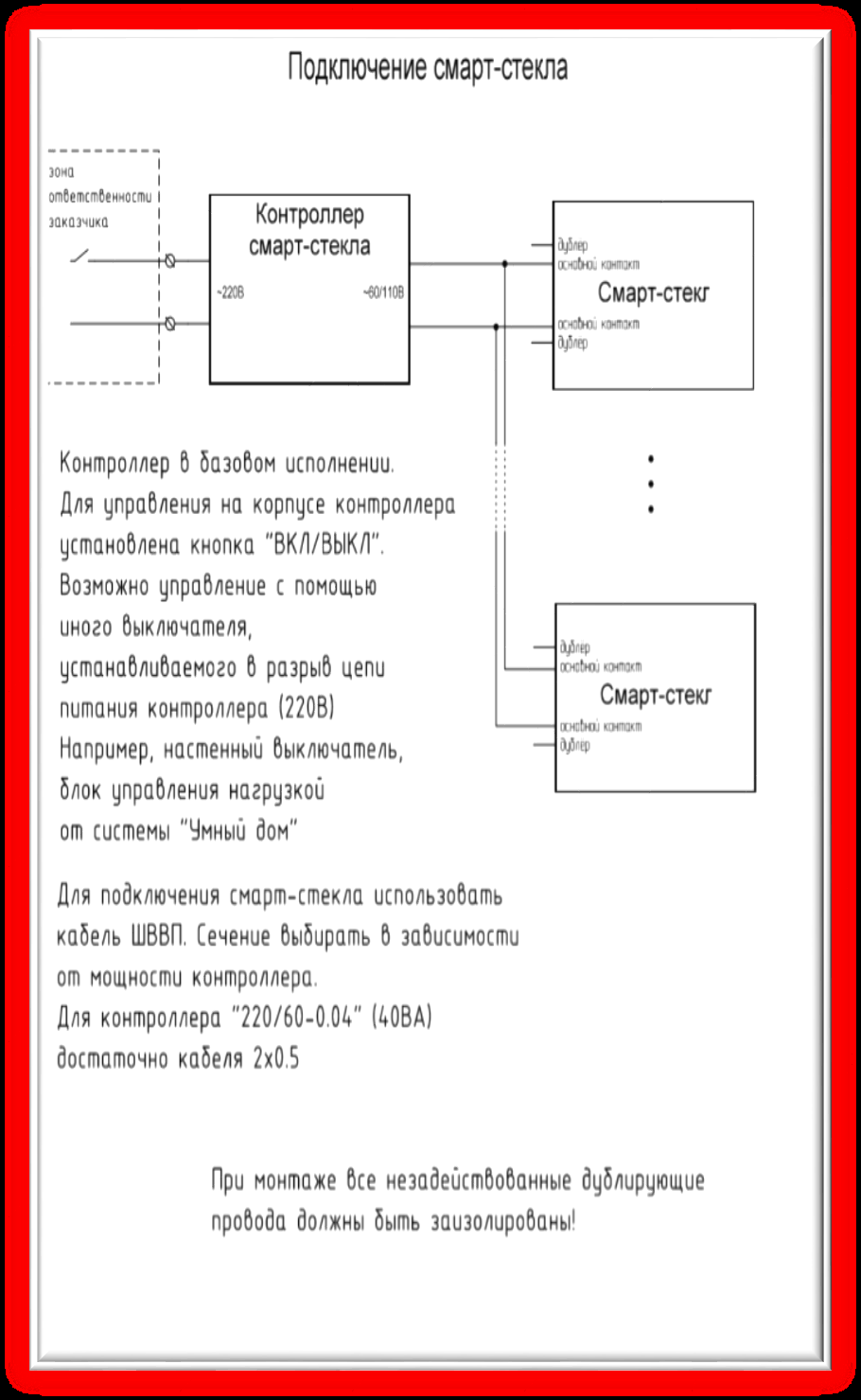

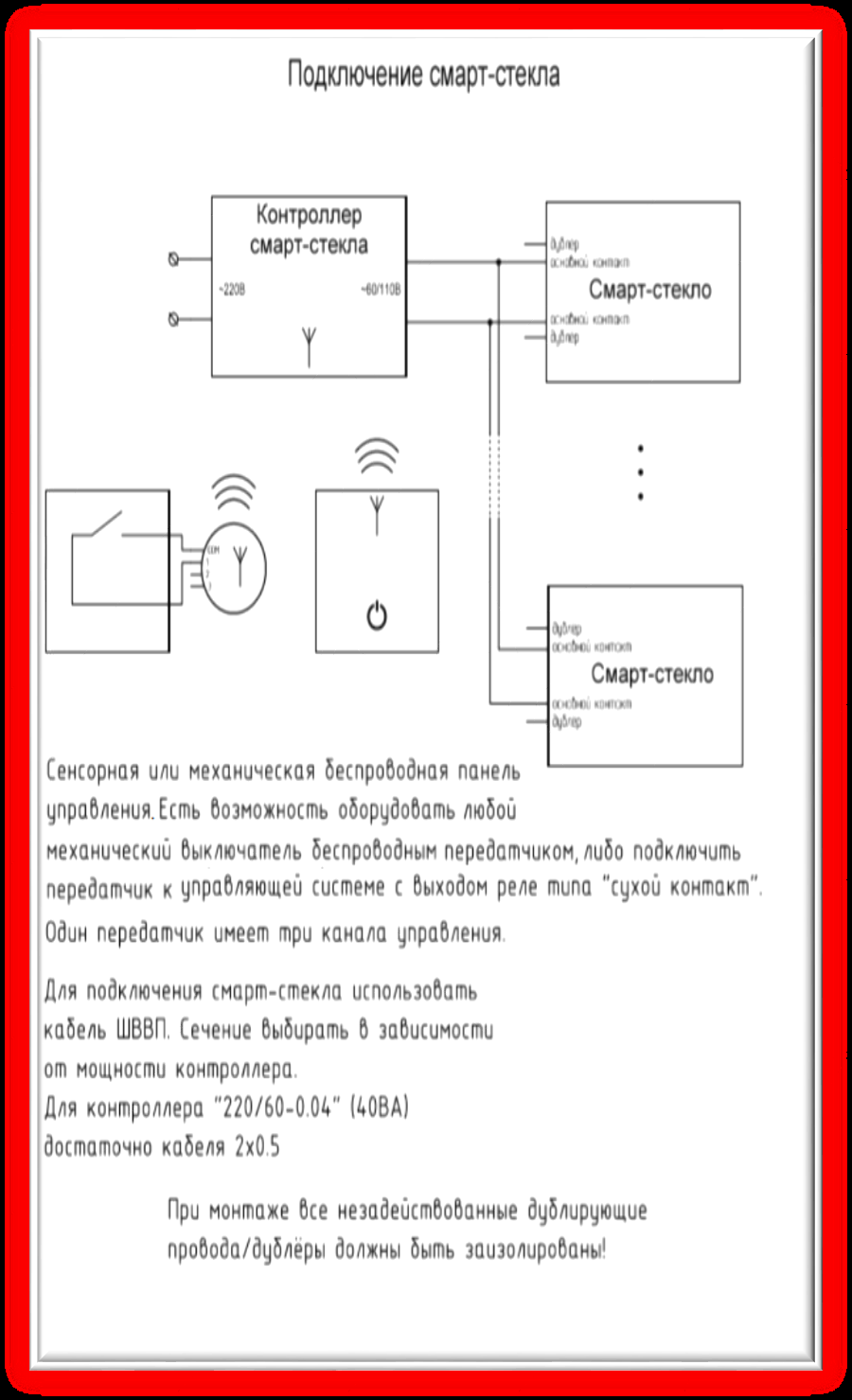

3. Рекомендуемые параметры подключения

Подключение стекла с переменной прозрачностью выполняется через сетевой фильтр, по характеристикам не ниже чем в таблице:

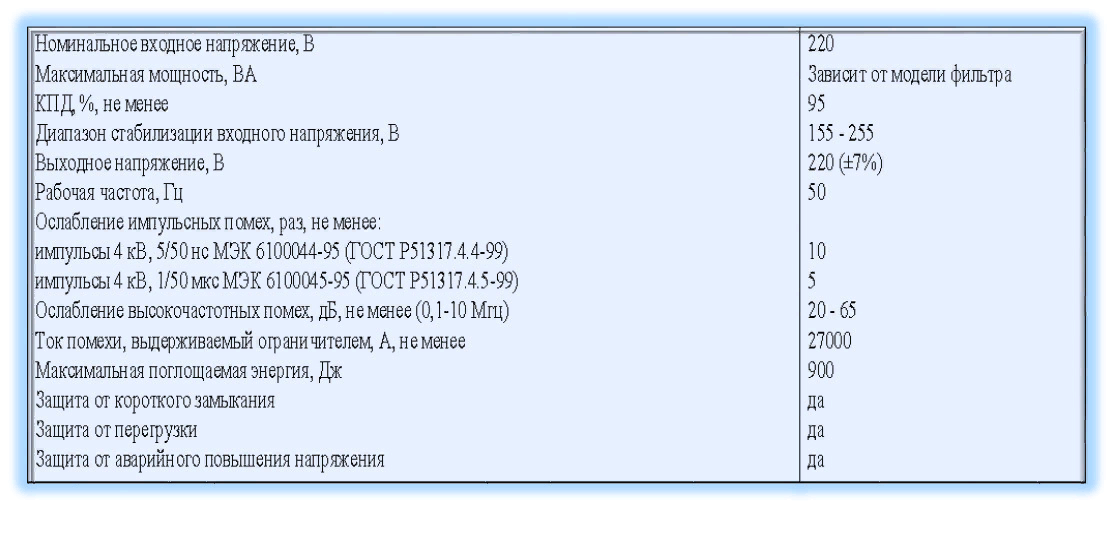

Рекомендуемые параметры подключения через сетевой фильтр

4. Контактные группы

На каждом изделии имеются 2 пары контактных групп:

1-я контактная группа – основная.
2-я контактная группа – резервная, подключается в случае выхода из строя или обрыва основной контактной группы. При первичном монтаже изолируется и не подключается.

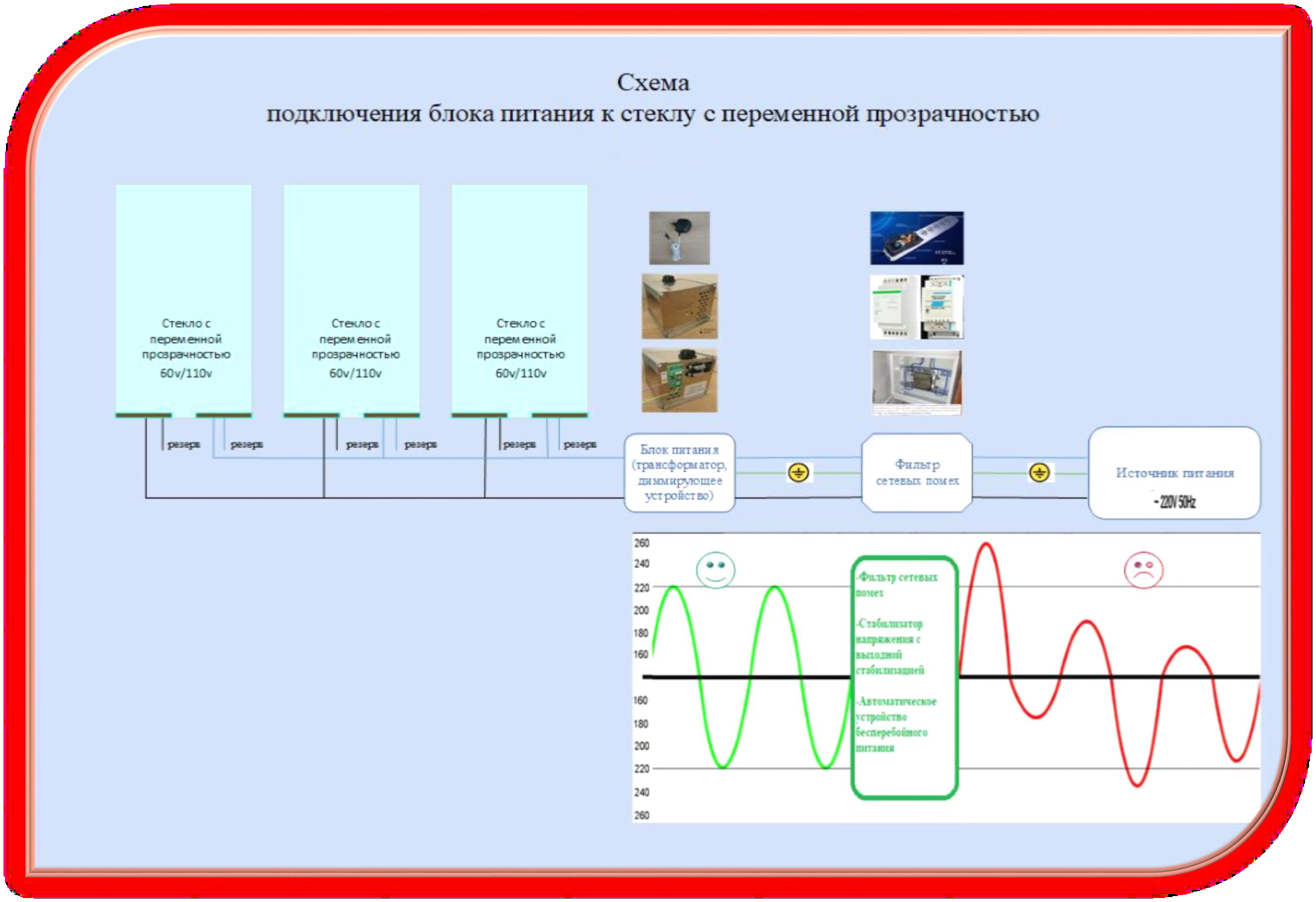

Контактные группы
